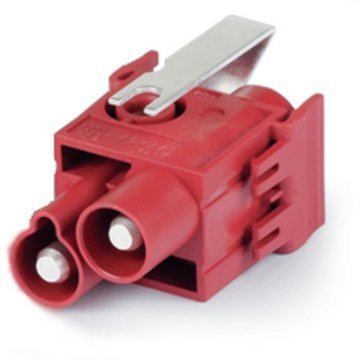

Modulo EPIC® MC: HC4+PE

Le diverse possibilità di montaggio garantiscono un'elevata flessibilità. Per applicazioni in ingegneria meccanica e costruzione di impianti, per robotica e tecnica di innesto.

Il modulo di alta corrente e segnale di alta tensione combina un numero maggiore di funzioni garantendo così un’elevata flessibilità. Può essere, ad esempio, utilizzato nella robotica.

Adatto per assemblaggi con contatti in bobina
Per macchine automatiche di crimpatura

Informazioni sul prodotto (PDF)

ÖLFLEX CLASSIC 100 300/500V 3G1,5

00100644

ÖLFLEX® CLASSIC 100 - Cavo in PVC flessibile, con codifica dei conduttori a colori. Cavo di controllo per molteplici applicazioni, 300/500V, anche per YSLY o YY

ÖLFLEX CLASSIC 100 300/500V 3G1,5

00100644

ÖLFLEX® CLASSIC 100 - Cavo in PVC flessibile, con codifica dei conduttori a colori. Cavo di controllo per molteplici applicazioni, 300/500V, anche per YSLY o YY

ÖLFLEX SMART 108 2X0,75

18020099

ÖLFLEX® SMART 108 - cavo di comando PVC, registrato VDE, flessibile e numerato per diverse applicazioni, 300/500V, anche per YSLY o YY

ÖLFLEX SMART 108 2X0,5

17520099

ÖLFLEX® SMART 108 - cavo di comando PVC, registrato VDE, flessibile e numerato per diverse applicazioni, 300/500V, anche per YSLY o YY

ÖLFLEX SMART 108 2X0,5

17520099

ÖLFLEX® SMART 108 - cavo di comando PVC, registrato VDE, flessibile e numerato per diverse applicazioni, 300/500V, anche per YSLY o YY

ÖLFLEX CLASSIC 100 450/750V 4G4

00101013

ÖLFLEX® CLASSIC 100 - cavo PVC flessibile, codice colore, cavo di alimentazione e comando per diverse applicazioni, 450/750V, anche per YSLY o YY

ÖLFLEX CLASSIC 100 450/750V 4G2,5

00100883

ÖLFLEX® CLASSIC 100 - cavo PVC flessibile, codice colore, cavo di alimentazione e comando per diverse applicazioni, 450/750V, anche per YSLY o YY

ÖLFLEX CLASSIC 100 450/750V 4G2,5

00100883

ÖLFLEX® CLASSIC 100 - cavo PVC flessibile, codice colore, cavo di alimentazione e comando per diverse applicazioni, 450/750V, anche per YSLY o YY

ÖLFLEX CLASSIC 100 300/500V 2X1,5

00100634

ÖLFLEX® CLASSIC 100 - Cavo in PVC flessibile, con codifica dei conduttori a colori. Cavo di controllo per molteplici applicazioni, 300/500V, anche per YSLY o YY

ÖLFLEX CLASSIC 100 CY 450/750V 4G1,5

00354593

ÖLFLEX® CLASSIC 100 CY 450/750V - Cavo PVC flessibile, con codice colore e schermato. Cavo di controllo e comando per molteplici applicazioni

ÖLFLEX CLASSIC 100 CY 450/750V 4G1,5

00354593

ÖLFLEX® CLASSIC 100 CY 450/750V - Cavo PVC flessibile, con codice colore e schermato. Cavo di controllo e comando per molteplici applicazioni

ÖLFLEX CLASSIC 100 450/750V 3G2,5

0010087

ÖLFLEX® CLASSIC 100 - cavo PVC flessibile, codice colore, cavo di alimentazione e comando per diverse applicazioni, 450/750V, anche per YSLY o YY

ÖLFLEX CLASSIC 100 CY 450/750V 4G10

00350213

ÖLFLEX® CLASSIC 100 CY 450/750V - Cavo PVC flessibile, con codice colore e schermato. Cavo di controllo e comando per molteplici applicazioni

ÖLFLEX SMART 108 3X0,5

17530099

ÖLFLEX® SMART 108 - cavo di comando PVC, registrato VDE, flessibile e numerato per diverse applicazioni, 300/500V, anche per YSLY o YY

ÖLFLEX CLASSIC 100 300/500V 3G0,75

00100224

ÖLFLEX® CLASSIC 100 - Cavo in PVC flessibile, con codifica dei conduttori a colori. Cavo di controllo per molteplici applicazioni, 300/500V, anche per YSLY o YY

ÖLFLEX CLASSIC 100 CY 450/750V 4G2,5

00350173

ÖLFLEX® CLASSIC 100 CY 450/750V - Cavo PVC flessibile, con codice colore e schermato. Cavo di controllo e comando per molteplici applicazioni

ÖLFLEX CLASSIC 100 SY 4G2,5

00160893

ÖLFLEX® CLASSIC 100 SY - cavo PVC flessibile, codice colore con calza in fili di acciaio, cavo di alimentazione e comando per diverse applicazioni

ÖLFLEX CLASSIC 100 SY 4G2,5

00160893

ÖLFLEX® CLASSIC 100 SY - cavo PVC flessibile, codice colore con calza in fili di acciaio, cavo di alimentazione e comando per diverse applicazioni

ÖLFLEX CLASSIC 100 300/500V 4G1,5

00100654

ÖLFLEX® CLASSIC 100 - Cavo in PVC flessibile, con codifica dei conduttori a colori. Cavo di controllo per molteplici applicazioni, 300/500V, anche per YSLY o YY

ÖLFLEX CLASSIC 100 CY 450/750V 4G70

00350283

ÖLFLEX® CLASSIC 100 CY 450/750V - Cavo PVC flessibile, con codice colore e schermato. Cavo di controllo e comando per molteplici applicazioni

Oops, an error occurred! Code: 2024121812361917af23af

EPIC® MC 2,5 contatti stampati

EPIC® MC 2,5 Contatti stampati su bobina

EPIC® Estrattore per contatti MC 2.5mm stampati

Utensile di rimozione moduli EPIC® per moduli MC

Codice articolo	Descrizione articolo	Tipo di contatto	Numero di contatti operativi	Slots	Unità di imballaggio
Modulo: 4 contatti alta tensione + PE
10383200	MCS 5 CG	maschio	4 + PE	1	10
10383300	MCB 5 CG	femmina	4 + PE	1	10

Disponibile da 2 a 5 giorni lavorativi.

Disponibile da 6 a 10 giorni lavorativi.

Disponibilità da verificare: contatta il Customer Service - Tel: +39 0362 4871

Vantaggi

L'unione di diverse funzioni in un solo connettore garantisce un'elevata flessibilità
Per l'assemblaggio di singoli connettori, idoneo a diverse applicazioni

Applicazione

Impianti industriali
Macchine per la stampa
Ingegneria di controllo

Classificazione ETIM 5

ETIM 5.0 Class-ID: EC002641
Descrizione classe ETIM 5.0: connettore modulare (connettore industriale )

Classificazione ETIM 6

ETIM 6.0 Class-ID: EC002641
ETIM 6.0 Class-Description: Connettore modulare (connettore industriale)

Tensione Nominale (V)

1000 V

Corrente nominale (A)

16 A

Grado di inquinamento

Resistenza di contatto

< 2 mOhm

Contatti

lega di rame, argentati

Numero di contatti

4 + PE

Tipologia del contatto

Collegamento a crimpare: 0,5 - 2,5 mm²

Cicli di innesto

Campo di temperatura

da -40 °C a +100 °C , per brevi periodi fino a +125 ° C

Le fotografie e disegni non sono in scala e non sono da intendersi come immagini con dettagli realistici dei relativi prodotti.
I prezzi sono da intendersi IVA e sovrapprezzi esclusi. Vendita riservata ai clienti commerciali.
