Sistemi di montaggio EPIC®

Gli accessori per l’effettivo utilizzo dei connettori rettangolari EPIC sono concepiti in modo tale da rimuovere le matrici del connettore dal telaio Q+E.

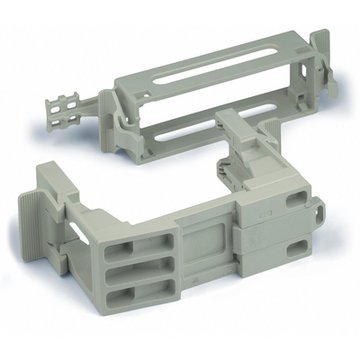

Il sistema di installazione per quadri elettrici è disponibile come kit o sotto forma di componenti singoli (componente superiore per connettore cavo, componente inferiore per montaggio su guida DIN).

Il sistema di installazione per quadri elettrici è disponibile come kit o sotto forma di componenti singoli (componente superiore per connettore cavo, componente inferiore per montaggio su guida DIN).

The frame systems enable to use various modules together in one housing, only the combination of pin frame and male pin contact.

La robusta custodia universale è appositamente concepita per l’impiego nell’industria della plastica o per applicazioni nella costruzione di macchinari ed impianti.

La custodia in metallo è costituita da una leva in lunghezza e una guarnizione e può essere utilizzata, ad esempio, nella costruzione di macchinari ed impianti o nei sistemi di illuminazione ed audio.

La custodia robusta per connettori rettangolari con una guarnizione e una leva in lunghezza può, ad esempio, essere utilizzata nell’industria della plastica.

Il modulo con morsetto a molla garantisce un collegamento rapido con perno a molla ed è dotato di 4 contatti. Può essere, ad esempio, utilizzato nelle macchine stampa.

Il modulo di alta corrente dispone di 4 contatti di alimentazione e 8 contatti per dati e può, ad esempio, essere utilizzato nella costruzione di macchinari ed impianti e nei sistemi di controllo.

Il modulo di alta corrente con 20 contatti è in grado di resistere, per un breve intervallo, a temperature di circa +125 gradi ed è idoneo ad esempio nei sistemi di controllo.

Il modulo di segnale a tre poli contiene 3 contatti ed è idoneo per l’impiego nei sistemi di controllo, nella costruzione di macchinari ed impianti e nelle macchine stampa.

Il modulo di alta corrente con collegamento filettato a 2 poli garantisce un’elevata flessibilità grazie alla combinazione di diverse funzioni all’interno di un unico prodotto.

La matrice standard del connettore è idonea per carichi elettrici fino a 35 A e può, ad esempio, essere utilizzata nei sistemi di controllo o nell’industria meccanica.

L’inserto con morsetto a molla è perfetto per tutti coloro che desiderano assemblare senza attrezzi speciali. Garantisce un collegamento a prova di vibrazioni ed è realizzato in plastica robusta e non infiammabile in conformità alla norma UL94 V-0. L’inserto 3+PE è adatto alle custodie della serie EPIC® H-A 3 e ha anche l’approvazione UL.

Questa robusta custodia per connettori rettangolari in plastica ha molteplici applicazioni. La filettatura femmina M25 a montaggio laterale è idonea per il collegamento di pressacavi o raccordi. Ciò si traduce in un design ottimizzato per quanto riguarda il peso e lo spazio di installazione.

La matrice multifunzione con collegamento filettato è in grado di resistere, per un breve intervallo, a temperature di +125 gradi ed è idonea per l’industria della plastica.

Contatto a vite per modulo ad alta corrente EPIC® MH 1 250A, adatto a sezioni di cavo da 35 a 70 mm2, connessione di facile manutenzione senza l'ausilio di attrezzi speciali.

Custodia volante EPIC®, ingresso cavo laterale, protezione EMC, SKINTOP® EMC integrato, resistente alla corrosione, UL50E, Nema 250

Contacto con conductor protector PE crimpable y, por lo tanto, a prueba de vibraciones, para insertos de conectores rectangulares EPIC® H-Q 5 y EPIC® H-Q 7.

Inserto per connettori rettangolari a 7 poli compatto, fino a 10 A, con contatto PE a crimpare.
