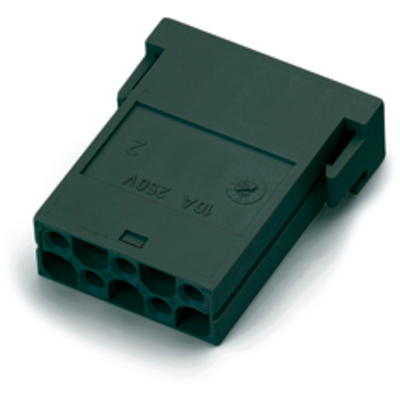

Modulo EPIC® MC: 10 contatti

Le diverse possibilità di montaggio garantiscono un'elevata flessibilità. Per applicazioni in ingegneria meccanica e costruzione di impianti, per robotica e tecnica di innesto.

Il modulo a 10 poli con contatti punzonati garantisce l’elevata flessibilità del connettore grazie a diverse funzioni. Può essere, ad esempio, utilizzato nella costruzione di macchinari ed impianti.

Adatto per assemblaggi con contatti in bobina
Per macchine automatiche di crimpatura

Informazioni sul prodotto (PDF)

M-C MODUL0 20 POLI MASCHIO

10383600

Il modulo di alta corrente con 20 contatti è in grado di resistere, per un breve intervallo, a temperature di circa +125 gradi ed è idoneo ad esempio nei sistemi di controllo.

MCB 4 F FEMALE MODULE

10399700

Il modulo con morsetto a molla garantisce un collegamento rapido con perno a molla ed è dotato di 4 contatti. Può essere, ad esempio, utilizzato nelle macchine stampa.

MCS 4 F STECKERMODUL

10399600

Il modulo con morsetto a molla garantisce un collegamento rapido con perno a molla ed è dotato di 4 contatti. Può essere, ad esempio, utilizzato nelle macchine stampa.

MCS 4 F STECKERMODUL

10399600

Il modulo con morsetto a molla garantisce un collegamento rapido con perno a molla ed è dotato di 4 contatti. Può essere, ad esempio, utilizzato nelle macchine stampa.

EPIC MCB 8 RJ45 INDUSTRIAL ETHERNET

10345300

Il modulo di alta corrente dispone di 4 contatti di alimentazione e 8 contatti per dati e può, ad esempio, essere utilizzato nella costruzione di macchinari ed impianti e nei sistemi di controllo.

EPIC MCS 8 RJ45 INDUSTRIAL ETHERNET

10344300

Il modulo di alta corrente dispone di 4 contatti di alimentazione e 8 contatti per dati e può, ad esempio, essere utilizzato nella costruzione di macchinari ed impianti e nei sistemi di controllo.

EPIC MCS 8 RJ45 INDUSTRIAL ETHERNET

10344300

Il modulo di alta corrente dispone di 4 contatti di alimentazione e 8 contatti per dati e può, ad esempio, essere utilizzato nella costruzione di macchinari ed impianti e nei sistemi di controllo.

MCS 3 COAX MALE MODULE

10399200

Il modulo coassiale a tre poli è idoneo per la trasmissione di segnali video RGB in una soluzione unica. Combina diverse funzioni in un unico connettore diventando così più flessibile.

MCS 3 COAX MALE MODULE

10399200

Il modulo coassiale a tre poli è idoneo per la trasmissione di segnali video RGB in una soluzione unica. Combina diverse funzioni in un unico connettore diventando così più flessibile.

EPIC MCB-HC 2 B FEMALE MODULE

10345100

Il modulo di alta corrente con collegamento filettato a 2 poli garantisce un’elevata flessibilità grazie alla combinazione di diverse funzioni all’interno di un unico prodotto.

EPIC MCS-HC 2 S STECKERMODUL

10344100

Il modulo di alta corrente con collegamento filettato a 2 poli garantisce un’elevata flessibilità grazie alla combinazione di diverse funzioni all’interno di un unico prodotto.

EPIC MCS-HC 2 S STECKERMODUL

10344100

Il modulo di alta corrente con collegamento filettato a 2 poli garantisce un’elevata flessibilità grazie alla combinazione di diverse funzioni all’interno di un unico prodotto.

Modular MC MCB HHC1

44424031

Il modulo di alta corrente gestisce intensità di corrente elevate per l’accumulo sufficiente ed è appositamente concepito per l’impiego nella robotica e nei sistemi di controllo.

MCS 4+SCHIRM STIFTMODUL

10390600

Il modulo bus universale presenta un collegamento filettato ed è idoneo per l’impiego nei sistemi di controllo e nei sistemi di illuminazione ed audio.

MC MODULO FEMMINA CIECO

10399500

Il modulo di copertura è appositamente concepito per conservare una postazione per un utilizzo successivo. È idoneo per macchine stampa o sistemi di controllo.

EPIC MCB HC2

44424013

Il modulo di alta corrente garantisce un’elevata intensità di corrente in uno slot modulare e combina un numero maggiore di funzioni. È idoneo per robotica e sistemi di controllo.

EPIC MCS HC2

44424012

Il modulo di alta corrente garantisce un’elevata intensità di corrente in uno slot modulare e combina un numero maggiore di funzioni. È idoneo per robotica e sistemi di controllo.

EPIC MCS 3 MASCHIO

10399800

Il modulo di segnale e di alta corrente può essere combinato in un’unica custodia ed è idoneo per macchine stampa e la costruzione di macchinari ed impianti.

EPIC MCB 3 FEMMINA

10399900

Il modulo di segnale e di alta corrente può essere combinato in un’unica custodia ed è idoneo per macchine stampa e la costruzione di macchinari ed impianti.

M-C MODUL0 20 POLI MASCHIO

10383600

Il modulo di alta corrente con 20 contatti è in grado di resistere, per un breve intervallo, a temperature di circa +125 gradi ed è idoneo ad esempio nei sistemi di controllo.

UNITRONIC BUS PB 1X2X0,64

2170220

Vari cavi bus per PROFIBUS-DP, -FMS e FIP. Es. disponibile la versione Fast Connect e priva di alogeni.

UNITRONIC BUS PB 1X2X0,64

2170220

Vari cavi bus per PROFIBUS-DP, -FMS e FIP. Es. disponibile la versione Fast Connect e priva di alogeni.

ÖLFLEX WIRE MS 2.1 1X0,5 BU

4160102

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX WIRE MS 2.1 1X0,5 BU

4160102

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ETHERLINE Y CAT.5e BK 2x2xAWG22/7

2170901

Cavo Industrial Ethernet cat.5 per applicazioni speciali, conforme PROFINET Type C; 2x2xAWG22/7, guaina in PVC

ÖLFLEX WIRE MS 2.1 1X1 BU

4160302

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX WIRE MS 2.1 1X0,5 BUWH

4160126

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ETHERLINE FD P CAT5e 4X2XAWG26

2170489

Cavo Ethernet industriale Cat.5e per elevata flessibilità; materiale guaina esterna PUR (omologazione AWM), design 2 o 4 x2xAWG26/19

ETHERLINE FD P CAT5e 4X2XAWG26

2170489

Cavo Ethernet industriale Cat.5e per elevata flessibilità; materiale guaina esterna PUR (omologazione AWM), design 2 o 4 x2xAWG26/19

ÖLFLEX WIRE MS 2.1 1X1,5 BU

4160402

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

H05V-K 1X1 DBU

4510143

Cavo di alimentazione e comando H05V-K, AR, PVC, 300/500V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

H05V-K 1X1 DBU

4510143

Cavo di alimentazione e comando H05V-K, AR, PVC, 300/500V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

ÖLFLEX WIRE MS 2.1 1X1,5 WHBU

4160444

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX WIRE MS 2.1 1X2,5 BK

4160501

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX WIRE MS 2.1 1X1 WHBU

4160344

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

H05V-K 1X0,5 DBU

4510141

Cavo di alimentazione e comando H05V-K, AR, PVC, 300/500V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

ÖLFLEX WIRE MS 2.1 1X10 BU

4160802

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

X07V-K 2CHELIX 1X1,5 BUWH

4522261S

Cavo di alimentazione e comando X07V-K, per cablaggio interno, PVC, 450/750 V, classe 5, isolamento elica a doppio colore, ignifugo, bobina

X07V-K 2CHELIX 1X1,5 BUWH

4522261S

Cavo di alimentazione e comando X07V-K, per cablaggio interno, PVC, 450/750 V, classe 5, isolamento elica a doppio colore, ignifugo, bobina

X05V-K 2CHELIX 1X1 WHBU

4512443S

Cavo di alimentazione e comando X05V-K, per cablaggio interno, PVC, 300/500 V, classe 5, isolamento elica a doppio colore, ignifugo, bobina

Utensile di rimozione contatti EPIC® per H-D 1.6mm

Utensile di rimozione contatti EPIC® per connettore femmina H-D 1.6mm stampato

Utensile di rimozione moduli EPIC® per moduli MC

EPIC® H-D 1,6 contatti stampati

EPIC® H-D 1,6 D Contatti stampati su bobina

Codice articolo	Descrizione articolo	Tipo di contatto	Numero di contatti operativi	Slots	Unità di imballaggio
Modulo: 10 contatti
10383400	MCS 10 CG	maschio	10	1	10
10383500	MCB 10 CG	femmina	10	1	10

Disponibile da 2 a 5 giorni lavorativi.

Disponibile da 6 a 10 giorni lavorativi.

Disponibilità da verificare: contatta il Customer Service - Tel: +39 0362 4871

Vantaggi

L'unione di diverse funzioni in un solo connettore garantisce un'elevata flessibilità
Per l'assemblaggio di singoli connettori, idoneo a diverse applicazioni

Applicazione

Impianti industriali
Macchine per la stampa
Ingegneria di controllo

Classificazione ETIM 5

ETIM 5.0 Class-ID: EC002641
Descrizione classe ETIM 5.0: connettore modulare (connettore industriale )

Classificazione ETIM 6

ETIM 6.0 Class-ID: EC002641
ETIM 6.0 Class-Description: Connettore modulare (connettore industriale)

Tensione Nominale (V)

250 V

Corrente nominale (A)

max. 10 A

Grado di inquinamento

Resistenza di contatto

< 2 mOhm

Contatti

Argentati/dorati

Numero di contatti

Tipologia del contatto

Collegamento a crimpare: 0,14 - 2,5 mm²

Cicli di innesto

Testato VDE

Testato UL:
UL File Number: E75770

Campo di temperatura

da -40 °C a +100 °C , per brevi periodi fino a +125 ° C
