EPIC® QUICK & EASY Mounting system

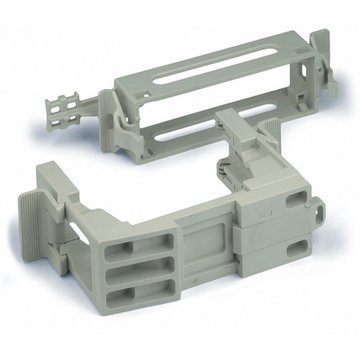

Il sistema di installazione per quadri elettrici è disponibile come kit o sotto forma di componenti singoli (componente superiore per connettore cavo, componente inferiore per montaggio su guida DIN).

Sistema di montaggio per armadietti di comando

Codice articolo Descrizione articoloMaterialeVersionePezzi / confezioneUnità di base

Prezzo di base

QUICK & EASY Set completo
10027000
EPIC® H-B 6 Q+E SetpolicarbonatoCompleta, per inserti misura H-B 61
10027100
EPIC® H-B 10 Q+E SetpolicarbonatoCompleta, per inserti misura H-B 101
10027200
EPIC® H-B 16 Q+E SetpolicarbonatoCompleta, per inserti misura H-B 161
10027300
EPIC® H-B 24 Q+E SetpolicarbonatoCompleta, per inserti misura H-B 251
QUICK & EASY Parte superiore
10027410
EPIC® H-B 6 Q+E parte superiorepolicarbonatoPer inserti misura H-B 610
10027510
EPIC® H-B 10 Q+E parte superiorepolicarbonatoPer inserti misura H-B 1010
10027610
EPIC® H-B 16 Q+E parte superiorepolicarbonatoPer inserti misura H-B 1610
10027710
EPIC® H-B 24 Q+E parte superiorepolicarbonatoPer inserti misura H-B 2410
QUICK & EASY Parte inferiore
10027810
EPIC® H-B 6-24 Q+E parte inferiorepolicarbonatoPer inserti misura H-B 6 - 2510
Disponibile da 2 a 5 giorni lavorativi.
Disponibile da 6 a 10 giorni lavorativi.
Disponibilità da verificare: contatta il Customer Service - Tel: +39 0362 4871

Applicazione

  • Costruzione di quadri elettrici

Caratteristiche del prodotto

  • E' un sistema concepito per l'utilizzo e il cablaggio degli inserti all'interno dei quadri elettrici, su barra DIN, secondo DIN EN 50022
  • Disponibile in set completo e in singoli componenti (parte superiore da utilizzare in accoppiamento al cavo volante, parte inferiore per montaggio su barre DIN)
  • Questo prodotto, realizzato in policarbonato di colore grigio RAL 7032, offre un'unica base regolabile (da montare su barra DIN) in quattro differenti misure e dei telai superiori (da utilizzare in accoppiamento al cavo volante), coprendo così una vasta gamma di inserti rettangolari, da 6 a 108 poli. Non necessita di alcun attrezzo per il montaggio, poiché è stato studiato con un semplice sistema ad innesto, che ne garantisce stabilità, tenuta e sicurezza

Classificazione ETIM 5

  • ETIM 5.0 Class-ID: EC002312
  • Descrizione classe ETIM 5.0: supporto per inserti contatti per connettori industriali

Classificazione ETIM 6

  • ETIM 6.0 Class-ID: EC002312
  • ETIM 6.0 Class-Description: Supporto per inserto porta contatti per connettore industriale

Autoestinguenza

  • UL94 V-0

Cicli di innesto

  • 50

  • Le fotografie e disegni non sono in scala e non sono da intendersi come immagini con dettagli realistici dei relativi prodotti.
  • I prezzi sono da intendersi IVA e sovrapprezzi esclusi. Vendita riservata ai clienti commerciali.
