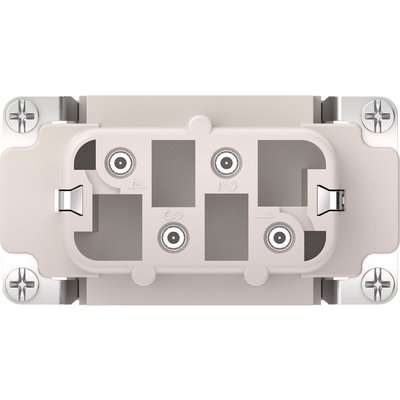

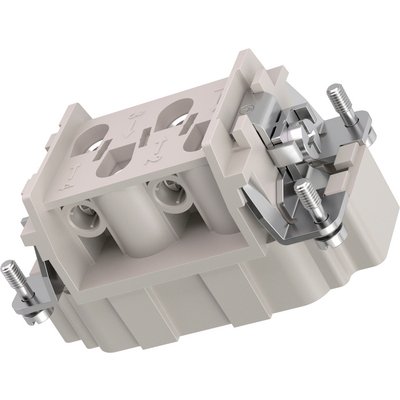

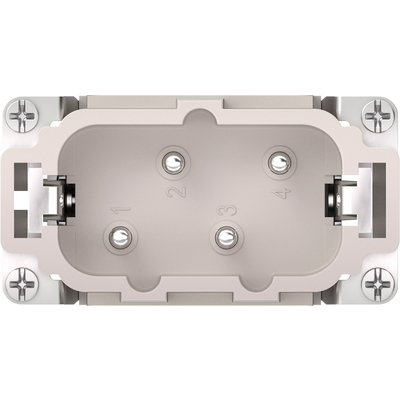

EPIC® H-BS 4

Inserti per correnti elevate.

La matrice standard del connettore è idonea per carichi elettrici fino a 35 A e può, ad esempio, essere utilizzata nei sistemi di controllo o nell’industria meccanica.

Inserto standard per correnti fino a 35A

Informazioni sul prodotto (PDF)

Altri clienti hanno acquistato anche
Correlati e ritenuti interessanti da altri clienti

ÖLFLEX WIRE MS 2.1 1X1 BU

4160302

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX WIRE MS 2.1 1X1 BU

4160302

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX WIRE MS 2.1 1X1 DBU

4160314

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX WIRE MS 2.1 1X1 WHBU

4160344

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX CLASSIC 110 3G1,5

1119303

ÖLFLEX® CLASSIC 110 - cavo di comando PVC, registrato VDE, resistente all'olio e flessibile per diverse applicazioni, 300/500V, anche per YSLY o YY

ÖLFLEX CLASSIC 110 3G1,5

1119303

ÖLFLEX® CLASSIC 110 - cavo di comando PVC, registrato VDE, resistente all'olio e flessibile per diverse applicazioni, 300/500V, anche per YSLY o YY

H07V-K 1X2,5 BK

4520012

Cavo di alimentazione e comando H07V-K, AR, PVC, 450/750V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

H07V-K 1X2,5 BK

4520012

Cavo di alimentazione e comando H07V-K, AR, PVC, 450/750V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

H05V-K 1X0,5 DBU

4510141

Cavo di alimentazione e comando H05V-K, AR, PVC, 300/500V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

H05V-K 1X0,5 DBU

4510141

Cavo di alimentazione e comando H05V-K, AR, PVC, 300/500V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

X05V-K 2CHELIX 1X1 BUWH

4512263S

Cavo di alimentazione e comando X05V-K, per cablaggio interno, PVC, 300/500 V, classe 5, isolamento elica a doppio colore, ignifugo, bobina

X05V-K 2CHELIX 1X1 BUWH

4512263S

Cavo di alimentazione e comando X05V-K, per cablaggio interno, PVC, 300/500 V, classe 5, isolamento elica a doppio colore, ignifugo, bobina

ÖLFLEX WIRE MS 2.1 1X0,75 DBU

4160214

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX WIRE MS 2.1 1X0,5 DBU

4160114

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX WIRE MS 2.1 1X1,5 DBU

4160414

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX CLASSIC 110 4G1,5

1119304

ÖLFLEX® CLASSIC 110 - cavo di comando PVC, registrato VDE, resistente all'olio e flessibile per diverse applicazioni, 300/500V, anche per YSLY o YY

H05V-K 1X0,5 BU

4510021

Cavo di alimentazione e comando H05V-K, AR, PVC, 300/500V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

ÖLFLEX WIRE MS 2.1 1X2,5 BK

4160501

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

H05V-K 1X1 DBU

4510143

Cavo di alimentazione e comando H05V-K, AR, PVC, 300/500V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

OLFLEX-110 FR 2X1 450/750

9101002

Cavo di comando PVC con UL/CSA AWM, resistente all'olio, flessibile per diverse applicazioni, UL/CSA: 1000V, versione anche schermata

ÖLFLEX WIRE MS 2.1 1X1 BU

4160302

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX WIRE MS 2.1 1X1 BU

4160302

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX WIRE MS 2.1 1X1 DBU

4160314

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX WIRE MS 2.1 1X1 WHBU

4160344

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX CLASSIC 110 3G1,5

1119303

ÖLFLEX® CLASSIC 110 - cavo di comando PVC, registrato VDE, resistente all'olio e flessibile per diverse applicazioni, 300/500V, anche per YSLY o YY

ÖLFLEX CLASSIC 110 3G1,5

1119303

ÖLFLEX® CLASSIC 110 - cavo di comando PVC, registrato VDE, resistente all'olio e flessibile per diverse applicazioni, 300/500V, anche per YSLY o YY

H07V-K 1X2,5 BK

4520012

Cavo di alimentazione e comando H07V-K, AR, PVC, 450/750V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

H07V-K 1X2,5 BK

4520012

Cavo di alimentazione e comando H07V-K, AR, PVC, 450/750V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

H05V-K 1X0,5 DBU

4510141

Cavo di alimentazione e comando H05V-K, AR, PVC, 300/500V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

H05V-K 1X0,5 DBU

4510141

Cavo di alimentazione e comando H05V-K, AR, PVC, 300/500V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

X05V-K 2CHELIX 1X1 BUWH

4512263S

Cavo di alimentazione e comando X05V-K, per cablaggio interno, PVC, 300/500 V, classe 5, isolamento elica a doppio colore, ignifugo, bobina

X05V-K 2CHELIX 1X1 BUWH

4512263S

Cavo di alimentazione e comando X05V-K, per cablaggio interno, PVC, 300/500 V, classe 5, isolamento elica a doppio colore, ignifugo, bobina

ÖLFLEX WIRE MS 2.1 1X0,75 DBU

4160214

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX WIRE MS 2.1 1X0,5 DBU

4160114

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX WIRE MS 2.1 1X1,5 DBU

4160414

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX CLASSIC 110 4G1,5

1119304

ÖLFLEX® CLASSIC 110 - cavo di comando PVC, registrato VDE, resistente all'olio e flessibile per diverse applicazioni, 300/500V, anche per YSLY o YY

H05V-K 1X0,5 BU

4510021

Cavo di alimentazione e comando H05V-K, AR, PVC, 300/500V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

ÖLFLEX WIRE MS 2.1 1X2,5 BK

4160501

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

H05V-K 1X1 DBU

4510143

Cavo di alimentazione e comando H05V-K, AR, PVC, 300/500V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

OLFLEX-110 FR 2X1 450/750

9101002

Cavo di comando PVC con UL/CSA AWM, resistente all'olio, flessibile per diverse applicazioni, UL/CSA: 1000V, versione anche schermata

Codice articolo	Tipo di contatto	Protezione sul conduttore	Numero di contatti operativi	Unità di imballaggio	Unità di base	Prezzo di base

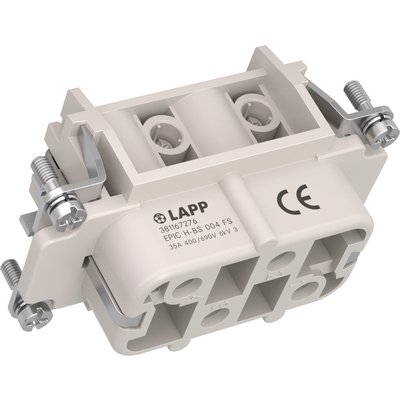

381167276	femmina	sì	1 - 4	1
381167275	maschio	sì	1 - 4	1

Disponibile da 2 a 5 giorni lavorativi.

Disponibile da 6 a 10 giorni lavorativi.

Disponibilità da verificare: contatta il Customer Service - Tel: +39 0362 4871

Vantaggi

Elevata potenza nominale fino a 35 A
Collegamento a vite fino a sezione di 6mm²

Applicazione

Impianti industriali
Ingegneria meccanica
Sistemi di controllo

Classificazione ETIM 5

ETIM 5.0 Class-ID: EC000438
Descrizione classe ETIM 5.0 : Inserto per connettori industriali

Classificazione ETIM 6

ETIM 6.0 Class-ID: EC000438
ETIM 6.0 Class-Description: Inserto porta contatti per connettore industriale

Tensione Nominale (V)

400 V conduttore-terra
690 V conduttore-terra
UL: 600 V AC/DC

Tensione di prova

6 kV

Corrente nominale (A)

IEC: 35 A
UL: 35 A
CSA: 36 A

Grado di inquinamento

Resistenza di contatto

< 2 mOhm

Contatti

lega di rame, argentati

Numero di contatti

4 + PE

Tipologia del contatto

Collegamento a vite: 1,5 - 6 mm²

Lunghezza di spelatura (mm)

Cicli di innesto

Campo di temperatura

da -40 °C a +100 °C , per brevi periodi fino a +125 ° C

I prezzi sono da intendersi IVA e sovrapprezzi esclusi. Vendita riservata ai clienti commerciali.
