EPIC H-BVE 6 SS
EPIC H-BVE 6 SS
10239110
La matrice multipolare dell’alta tensione dispone di due contatti di commutazione e rappresenta la soluzione ideale per la costruzione di macchinari ed impianti e l’industria meccanica.

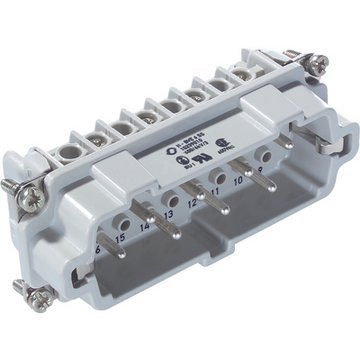

EPIC® H-BVE 10
Inserti per alta tensione con 2 contatti di sgancio
La matrice multipolare consente il comando per la separazione dei carichi e può essere utilizzata nella costruzione di macchinari ed impianti.
- Matrice multipolare con contatti interruttore isolati
- Operazioni di sgancio possibili per scollegare sotto carico
EPIC H-BVE 3 BS
EPIC H-BVE 3 BS
10211110
La matrice multipolare dispone di contatti di commutazione ritardati che interrompono l’alimentazione elettrica del collegamento corrispondente prima di scollegare i contatti di lavoro.
EPIC H-BVE 3 BS DR
EPIC H-BVE 3 BS DR
10211010
La matrice multipolare dispone di contatti di commutazione ritardati che interrompono l’alimentazione elettrica del collegamento corrispondente prima di scollegare i contatti di lavoro.
EPIC H-BVE 3 SS DR
EPIC H-BVE 3 SS DR
10210010
La matrice multipolare dispone di contatti di commutazione ritardati che interrompono l’alimentazione elettrica del collegamento corrispondente prima di scollegare i contatti di lavoro.
EPIC H-BVE 3 SS DR
EPIC H-BVE 3 SS DR
10210010
La matrice multipolare dispone di contatti di commutazione ritardati che interrompono l’alimentazione elettrica del collegamento corrispondente prima di scollegare i contatti di lavoro.
ÖLFLEX WIRE MS 2.1 1X1 BU
ÖLFLEX WIRE MS 2.1 1X1 BU
4160302
Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K
ÖLFLEX WIRE MS 2.1 1X1 BU
ÖLFLEX WIRE MS 2.1 1X1 BU
4160302
Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K
H05V-K 1X0,5 DBU
H05V-K 1X0,5 DBU
4510141
Cavo di alimentazione e comando H05V-K, AR, PVC, 300/500V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina
H05V-K 1X0,5 DBU
H05V-K 1X0,5 DBU
4510141
Cavo di alimentazione e comando H05V-K, AR, PVC, 300/500V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina
ÖLFLEX WIRE MS 2.1 1X1 WHBU
ÖLFLEX WIRE MS 2.1 1X1 WHBU
4160344
Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K
ÖLFLEX WIRE MS 2.1 1X1 DBU
ÖLFLEX WIRE MS 2.1 1X1 DBU
4160314
Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K
H07Z-K 90°C 1X1,5 DBU
H07Z-K 90°C 1X1,5 DBU
4726141
H07Z-K 90°C, <HAR>, conduttore privo di alogeni, armonizzato. Per l’impiego in quadro elettrico, tensione nominale 450/750V
H07Z-K 90°C 1X1,5 DBU
H07Z-K 90°C 1X1,5 DBU
4726141
H07Z-K 90°C, <HAR>, conduttore privo di alogeni, armonizzato. Per l’impiego in quadro elettrico, tensione nominale 450/750V
H05V-K 1X1 DBU
H05V-K 1X1 DBU
4510143
Cavo di alimentazione e comando H05V-K, AR, PVC, 300/500V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina
H05V-K 1X1 OG
H05V-K 1X1 OG
4510093
Cavo di alimentazione e comando H05V-K, AR, PVC, 300/500V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina
ÖLFLEX WIRE MS 2.1 1X0,5 DBU
ÖLFLEX WIRE MS 2.1 1X0,5 DBU
4160114
Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K
X05V-K 2CHELIX 1X1 BUWH
X05V-K 2CHELIX 1X1 BUWH
4512263S
Cavo di alimentazione e comando X05V-K, per cablaggio interno, PVC, 300/500 V, classe 5, isolamento elica a doppio colore, ignifugo, bobina
X05V-K 2CHELIX 1X1 BUWH
X05V-K 2CHELIX 1X1 BUWH
4512263S
Cavo di alimentazione e comando X05V-K, per cablaggio interno, PVC, 300/500 V, classe 5, isolamento elica a doppio colore, ignifugo, bobina
ÖLFLEX CLASSIC 110 3G1,5
ÖLFLEX CLASSIC 110 3G1,5
1119303
ÖLFLEX® CLASSIC 110 - cavo di comando PVC, registrato VDE, resistente all'olio e flessibile per diverse applicazioni, 300/500V, anche per YSLY o YY
ÖLFLEX CLASSIC 110 3G1,5
ÖLFLEX CLASSIC 110 3G1,5
1119303
ÖLFLEX® CLASSIC 110 - cavo di comando PVC, registrato VDE, resistente all'olio e flessibile per diverse applicazioni, 300/500V, anche per YSLY o YY
ÖLFLEX WIRE MS 2.1 1X1 BU
ÖLFLEX WIRE MS 2.1 1X1 BU
4160302
Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K
ÖLFLEX WIRE MS 2.1 1X1 BU
ÖLFLEX WIRE MS 2.1 1X1 BU
4160302
Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K
H05V-K 1X0,5 DBU
H05V-K 1X0,5 DBU
4510141
Cavo di alimentazione e comando H05V-K, AR, PVC, 300/500V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina
H05V-K 1X0,5 DBU
H05V-K 1X0,5 DBU
4510141
Cavo di alimentazione e comando H05V-K, AR, PVC, 300/500V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina
ÖLFLEX WIRE MS 2.1 1X1 WHBU
ÖLFLEX WIRE MS 2.1 1X1 WHBU
4160344
Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K
ÖLFLEX WIRE MS 2.1 1X1 DBU
ÖLFLEX WIRE MS 2.1 1X1 DBU
4160314
Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K
H07Z-K 90°C 1X1,5 DBU
H07Z-K 90°C 1X1,5 DBU
4726141
H07Z-K 90°C, <HAR>, conduttore privo di alogeni, armonizzato. Per l’impiego in quadro elettrico, tensione nominale 450/750V
H07Z-K 90°C 1X1,5 DBU
H07Z-K 90°C 1X1,5 DBU
4726141
H07Z-K 90°C, <HAR>, conduttore privo di alogeni, armonizzato. Per l’impiego in quadro elettrico, tensione nominale 450/750V
H05V-K 1X1 DBU
H05V-K 1X1 DBU
4510143
Cavo di alimentazione e comando H05V-K, AR, PVC, 300/500V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina
H05V-K 1X1 OG
H05V-K 1X1 OG
4510093
Cavo di alimentazione e comando H05V-K, AR, PVC, 300/500V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina
ÖLFLEX WIRE MS 2.1 1X0,5 DBU
ÖLFLEX WIRE MS 2.1 1X0,5 DBU
4160114
Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K
X05V-K 2CHELIX 1X1 BUWH
X05V-K 2CHELIX 1X1 BUWH
4512263S
Cavo di alimentazione e comando X05V-K, per cablaggio interno, PVC, 300/500 V, classe 5, isolamento elica a doppio colore, ignifugo, bobina
X05V-K 2CHELIX 1X1 BUWH
X05V-K 2CHELIX 1X1 BUWH
4512263S
Cavo di alimentazione e comando X05V-K, per cablaggio interno, PVC, 300/500 V, classe 5, isolamento elica a doppio colore, ignifugo, bobina
ÖLFLEX CLASSIC 110 3G1,5
ÖLFLEX CLASSIC 110 3G1,5
1119303
ÖLFLEX® CLASSIC 110 - cavo di comando PVC, registrato VDE, resistente all'olio e flessibile per diverse applicazioni, 300/500V, anche per YSLY o YY
ÖLFLEX CLASSIC 110 3G1,5
ÖLFLEX CLASSIC 110 3G1,5
1119303
ÖLFLEX® CLASSIC 110 - cavo di comando PVC, registrato VDE, resistente all'olio e flessibile per diverse applicazioni, 300/500V, anche per YSLY o YY
ÖLFLEX WIRE MS 2.1 1X1,5 BK
ÖLFLEX WIRE MS 2.1 1X1,5 BK
4160401
Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K
H07V-K 1X2,5 BK
H07V-K 1X2,5 BK
4520012
Cavo di alimentazione e comando H07V-K, AR, PVC, 450/750V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina
H07V-K 1X2,5 BK
H07V-K 1X2,5 BK
4520012
Cavo di alimentazione e comando H07V-K, AR, PVC, 450/750V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina
H05Z-K 90°C 1X1 GY
H05Z-K 90°C 1X1 GY
4725063
H05Z-K 90°C, <HAR>, conduttore privo di alogeni, armonizzato. Per l’impiego in quadro elettrico, tensione nominale 300/500V
H05Z-K 90°C 1X1 GY
H05Z-K 90°C 1X1 GY
4725063
H05Z-K 90°C, <HAR>, conduttore privo di alogeni, armonizzato. Per l’impiego in quadro elettrico, tensione nominale 300/500V
Disponibile da 2 a 5 giorni lavorativi.
Disponibile da 6 a 10 giorni lavorativi.
Disponibilità da verificare: contatta il Customer Service - Tel: +39 0362 4871
Vantaggi
- I contatti di sgancio interrompono l'alimentazione prima che quelli di alimentazione vengano separati
- Inserti per alta tensione con 2 contatti di sgancio
Applicazione
- Ingegneria meccanica
- Impianti industriali
Classificazione ETIM 5
- ETIM 5.0 Class-ID: EC000438
- Descrizione classe ETIM 5.0 : Inserto per connettori industriali
Classificazione ETIM 6
- ETIM 6.0 Class-ID: EC000438
- ETIM 6.0 Class-Description: Inserto porta contatti per connettore industriale
Tensione Nominale (V)
- IEC: 630 V
UL: 600 V
CSA: 600 V
Tensione di prova
- 6 kV
Corrente nominale (A)
- CSA: 16 A
IEC: 16 A
UL: 16 A
Grado di inquinamento
- 3
Resistenza di contatto
- < 2 mOhm
Contatti
- lega di rame, argentati
Numero di contatti
- 10 + 2 + PE
Tipologia del contatto
- Collegamento a vite: 0,5 - 2,5 mm²
Lunghezza di spelatura (mm)
- 8
Cicli di innesto
- 100
Testato VDE
- Test: REG. VDE. n.:B437
- Testato UL:
UL File Number: E75770
Campo di temperatura
- da -40 °C a +100 °C , per brevi periodi fino a +125 ° C
