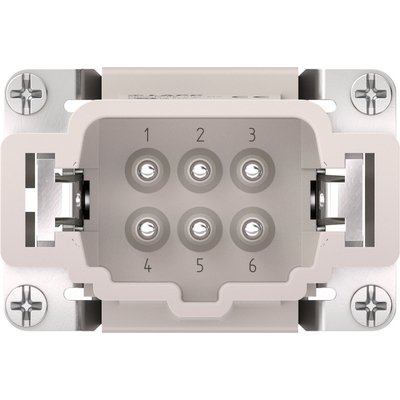

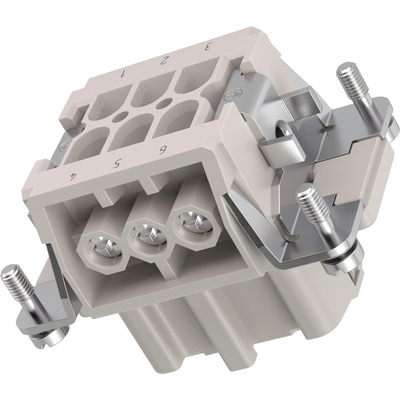

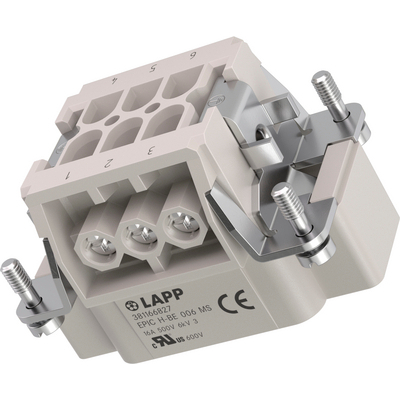

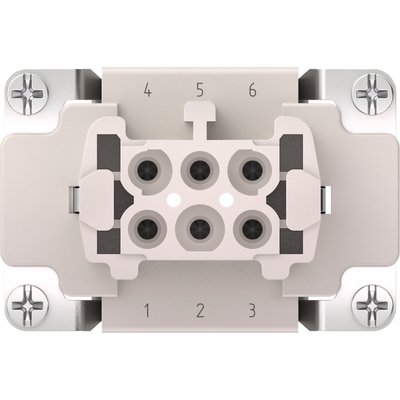

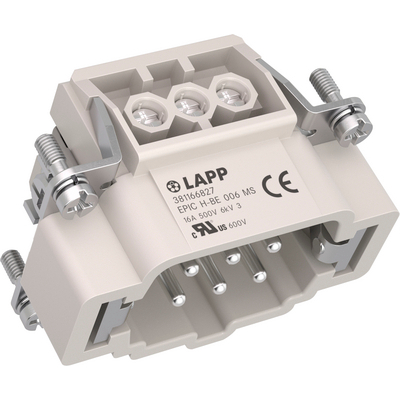

EPIC® H-BE 6 a vite
Inserto standard per un facile assemblaggio
La matrice multifunzione può essere utilizzata per un’ampia gamma di applicazioni, dall’industria meccanica e della plastica ai sistemi di illuminazione ed audio.
- Collegamento a vite per una facile installazione
- Versioni a vite, a crimpare, morsetto a molla e Push-in - liberamente combinabili
EPIC H-BE 24 SS DR
EPIC H-BE 24 SS DR
10196000
La matrice multifunzione con collegamento filettato è in grado di resistere, per un breve intervallo, a temperature di +125 gradi ed è idonea per l’industria della plastica.
EPIC H-BE 24 SS DR
EPIC H-BE 24 SS DR
10196000
La matrice multifunzione con collegamento filettato è in grado di resistere, per un breve intervallo, a temperature di +125 gradi ed è idonea per l’industria della plastica.
H-BE16 INSERTO MASCHIO 16 POLI A MOLLA
H-BE16 INSERTO MASCHIO 16 POLI A MOLLA
10400200
La matrice per connettori rettangolari è appositamente concepita per l’applicazione affidabile con tensioni e intensità di corrente elevate, ad esempio nell’industria della plastica.
EPIC H-BE 16 BS DR
EPIC H-BE 16 BS DR
10195000
La matrice multifunzione con collegamento filettato può essere utilizzata per un’ampia gamma di applicazioni. Può essere, ad esempio, utilizzata nell’industria della plastica.
EPIC H-BE 16 SS DR
EPIC H-BE 16 SS DR
10194000
La matrice multifunzione con collegamento filettato può essere utilizzata per un’ampia gamma di applicazioni. Può essere, ad esempio, utilizzata nell’industria della plastica.
EPIC H-BE 16 SS DR
EPIC H-BE 16 SS DR
10194000
La matrice multifunzione con collegamento filettato può essere utilizzata per un’ampia gamma di applicazioni. Può essere, ad esempio, utilizzata nell’industria della plastica.
EPIC H-BE 6 BS DR
EPIC H-BE 6 BS DR
10191000
La matrice multifunzione può essere utilizzata per un’ampia gamma di applicazioni, dall’industria meccanica e della plastica ai sistemi di illuminazione ed audio.
EPIC H-BE 6 SS DR
EPIC H-BE 6 SS DR
10190000
La matrice multifunzione può essere utilizzata per un’ampia gamma di applicazioni, dall’industria meccanica e della plastica ai sistemi di illuminazione ed audio.
EPIC H-BE 6 SS DR
EPIC H-BE 6 SS DR
10190000
La matrice multifunzione può essere utilizzata per un’ampia gamma di applicazioni, dall’industria meccanica e della plastica ai sistemi di illuminazione ed audio.
EPIC H-BE 16 BS DR 17-32
EPIC H-BE 16 BS DR 17-32
10203000
La matrice standard con collegamento filettato può essere utilizzata per tensioni ed intensità di corrente maggiori ed è estremamente affidabile.
EPIC H-BE 16 SS DR 17-32
EPIC H-BE 16 SS DR 17-32
10202000
La matrice standard con collegamento filettato può essere utilizzata per tensioni ed intensità di corrente maggiori ed è estremamente affidabile.
EPIC H-BE 16 SS DR 17-32
EPIC H-BE 16 SS DR 17-32
10202000
La matrice standard con collegamento filettato può essere utilizzata per tensioni ed intensità di corrente maggiori ed è estremamente affidabile.
EPIC H-BE 24 BS
EPIC H-BE 24 BS
10197100
La matrice multifunzione con collegamento filettato è in grado di resistere, per un breve intervallo, a temperature di +125 gradi ed è idonea per l’industria della plastica.
EPIC H-BE 24 SCM
EPIC H-BE 24 SCM
10186002
La matrice del connettore con contatto a crimpare è idonea per l’applicazione versatile, estremamente affidabile e adatta per tensioni e intensità di corrente elevate.
EPIC H-BE 10 BS DR
EPIC H-BE 10 BS DR
10193000
La matrice con collegamento filettato può essere utilizzata per un’ampia gamma di applicazioni, ad esempio nei sistemi di illuminazione ed audio.
EPIC H-BE 16 BS
EPIC H-BE 16 BS
10195100
La matrice multifunzione con collegamento filettato può essere utilizzata per un’ampia gamma di applicazioni. Può essere, ad esempio, utilizzata nell’industria della plastica.
EPIC H-BE 16 SCM
EPIC H-BE 16 SCM
10184002
La matrice con contatto a crimpare e 16 contatti è prevista per l’impiego in connettori rettangolari e, ad esempio, è idonea per i sistemi di illuminazione ed audio.
EPIC H-BE 16 BCM
EPIC H-BE 16 BCM
10185002
La matrice con contatto a crimpare e 16 contatti è prevista per l’impiego in connettori rettangolari e, ad esempio, è idonea per i sistemi di illuminazione ed audio.
EPIC H-BE 10 BCM
EPIC H-BE 10 BCM
10183002
La matrice con collegamento filettato può essere utilizzata per un’ampia gamma di applicazioni, ad esempio nell’industria meccanica o nei sistemi di illuminazione ed audio.
ÖLFLEX WIRE MS 2.1 1X1 DBU
ÖLFLEX WIRE MS 2.1 1X1 DBU
4160314
Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K
ÖLFLEX WIRE MS 2.1 1X1 DBU
ÖLFLEX WIRE MS 2.1 1X1 DBU
4160314
Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K
ÖLFLEX WIRE MS 2.1 1X1 WHBU
ÖLFLEX WIRE MS 2.1 1X1 WHBU
4160344
Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K
ÖLFLEX WIRE MS 2.1 1X2,5 BK
ÖLFLEX WIRE MS 2.1 1X2,5 BK
4160501
Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K
H05V-K 1X0,5 DBU
H05V-K 1X0,5 DBU
4510141
Cavo di alimentazione e comando H05V-K, AR, PVC, 300/500V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina
H05V-K 1X0,5 DBU
H05V-K 1X0,5 DBU
4510141
Cavo di alimentazione e comando H05V-K, AR, PVC, 300/500V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina
H05V-K 1X1 DBU
H05V-K 1X1 DBU
4510143
Cavo di alimentazione e comando H05V-K, AR, PVC, 300/500V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina
ÖLFLEX WIRE MS 2.1 1X0,5 DBU
ÖLFLEX WIRE MS 2.1 1X0,5 DBU
4160114
Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K
ÖLFLEX CLASSIC 110 3G1,5
ÖLFLEX CLASSIC 110 3G1,5
1119303
ÖLFLEX® CLASSIC 110 - cavo di comando PVC, registrato VDE, resistente all'olio e flessibile per diverse applicazioni, 300/500V, anche per YSLY o YY
ÖLFLEX CLASSIC 110 3G1,5
ÖLFLEX CLASSIC 110 3G1,5
1119303
ÖLFLEX® CLASSIC 110 - cavo di comando PVC, registrato VDE, resistente all'olio e flessibile per diverse applicazioni, 300/500V, anche per YSLY o YY
H05V-K 1X0,5 BU
H05V-K 1X0,5 BU
4510021
Cavo di alimentazione e comando H05V-K, AR, PVC, 300/500V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina
ÖLFLEX WIRE MS 2.1 1X0,75 DBU
ÖLFLEX WIRE MS 2.1 1X0,75 DBU
4160214
Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K
ÖLFLEX WIRE MS 2.1 1X1 BU
ÖLFLEX WIRE MS 2.1 1X1 BU
4160302
Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K
ÖLFLEX WIRE MS 2.1 1X2,5 GNYE
ÖLFLEX WIRE MS 2.1 1X2,5 GNYE
4160500
Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K
H07V-K 1X2,5 BK
H07V-K 1X2,5 BK
4520012
Cavo di alimentazione e comando H07V-K, AR, PVC, 450/750V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina
H07V-K 1X1,5 BK
H07V-K 1X1,5 BK
4520011
Cavo di alimentazione e comando H07V-K, AR, PVC, 450/750V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina
H07V-K 1X1,5 BK
H07V-K 1X1,5 BK
4520011
Cavo di alimentazione e comando H07V-K, AR, PVC, 450/750V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina
ETHERLINE FD P FC CAT5 2x2xAWG22
ETHERLINE FD P FC CAT5 2x2xAWG22
2170894
Cavo Ethernet industriale Cat.5 per elevata flessibilità, per applicazioni PROFINET tipo C; design 2x2xAWG22/7; omologazione UL
ÖLFLEX SERVO 2YSLCY-JB 4G1,5
ÖLFLEX SERVO 2YSLCY-JB 4G1,5
0036425
ÖLFLEX® SERVO 2YSLCY-JB - Cavo di collegamento per inverter e motori, ideale per applicazioni con carichi elevati e ottimizzato EMC
ÖLFLEX SERVO 2YSLCY-JB 4G1,5
ÖLFLEX SERVO 2YSLCY-JB 4G1,5
0036425
ÖLFLEX® SERVO 2YSLCY-JB - Cavo di collegamento per inverter e motori, ideale per applicazioni con carichi elevati e ottimizzato EMC
| Codice articolo | Tipo di contatto | Protezione sul conduttore | Numero di contatti operativi | Unità di imballaggio | Unità di base | Prezzo di base | |
|---|---|---|---|---|---|---|---|
381166826
| femmina | sì | 1 - 6 | 1 | |||
381166827
| maschio | sì | 1 - 6 | 1 |
Disponibile da 2 a 5 giorni lavorativi.
Disponibile da 6 a 10 giorni lavorativi.
Disponibilità da verificare: contatta il Customer Service - Tel: +39 0362 4871
Vantaggi
- Inserti standard con terminazione a vite, a crimpare, morsetto a molla e push-in
- La possibilità di impiego con tensioni e intensità di corrente elevate e un'eccellente affidabilità caratterizzano la serie EPIC® H-BE.
Applicazione
- Ingegneria meccanica
- Industria plastica
- Tecnologia per lo spettacolo
Classificazione ETIM 5
- ETIM 5.0 Class-ID: EC000438
- Descrizione classe ETIM 5.0 : Inserto per connettori industriali
Classificazione ETIM 6
- ETIM 6.0 Class-ID: EC000438
- ETIM 6.0 Class-Description: Inserto porta contatti per connettore industriale
Tensione Nominale (V)
- IEC: 500 V
UL: 600 V
CSA: 600 V
Tensione di prova
- 6 kV
Corrente nominale (A)
- CSA: 16 A
IEC: 16 A
UL: 16 A
Grado di inquinamento
- 3
Autoestinguenza
- UL94 V-0
Resistenza di contatto
- < 2 mOhm
Contatti
- lega di rame, argentati
Numero di contatti
- 6 + PE
Tipologia del contatto
- Collegamento a vite: 0,14 - 2,5 mm²
Lunghezza di spelatura (mm)
- 8
Materiale
- Policarbonato PC
Cicli di innesto
- 500
Certificazioni
- Testato UL:
UL File Number: E75770
Campo di temperatura
- da -40 °C a +100 °C , per brevi periodi fino a +125 ° C
