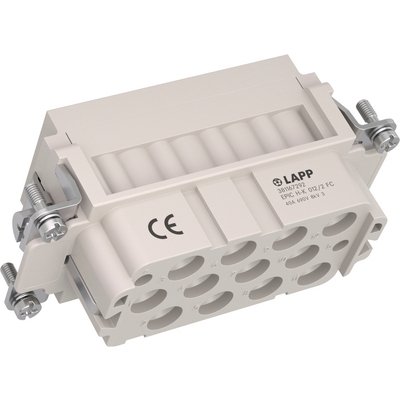

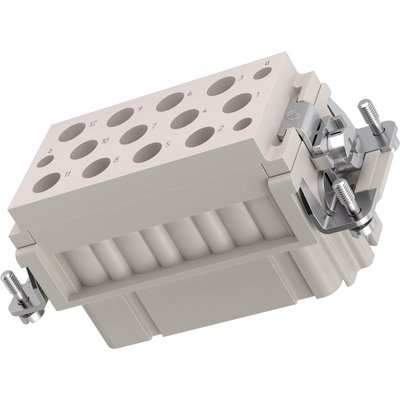

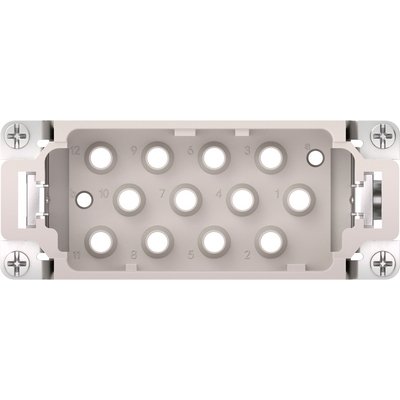

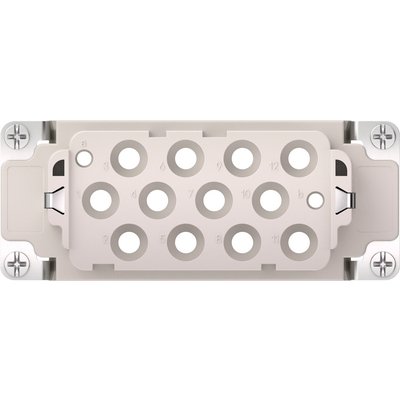

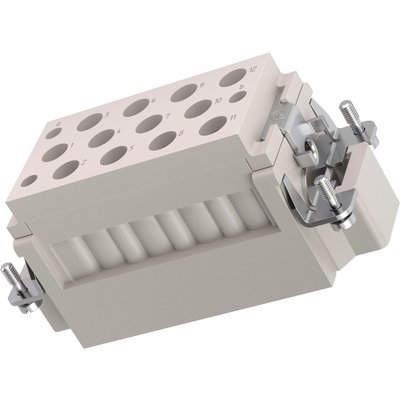

EPIC® H-K 12/2

Inserto combinato potenza e segnale

La matrice combinata è idonea per l’alimentazione e il controllo e può, ad esempio, essere utilizzata nel settore delle energie rinnovabili e nei sistemi di controllo.

Inserto combinato potenza e segnale

Informazioni sul prodotto (PDF)

UNITRONIC BUS PB 1X2X0,64

2170220

Vari cavi bus per PROFIBUS-DP, -FMS e FIP. Es. disponibile la versione Fast Connect e priva di alogeni.

UNITRONIC BUS PB 1X2X0,64

2170220

Vari cavi bus per PROFIBUS-DP, -FMS e FIP. Es. disponibile la versione Fast Connect e priva di alogeni.

ETHERLINE Y CAT.5e BK 2x2xAWG22/7

2170901

Cavo Industrial Ethernet cat.5 per applicazioni speciali, conforme PROFINET Type C; 2x2xAWG22/7, guaina in PVC

ÖLFLEX WIRE MS 2.1 1X1 BU

4160302

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX WIRE MS 2.1 1X1 BU

4160302

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ETHERLINE FD P CAT5e 4X2XAWG26

2170489

Cavo Ethernet industriale Cat.5e per elevata flessibilità; materiale guaina esterna PUR (omologazione AWM), design 2 o 4 x2xAWG26/19

ETHERLINE FD P CAT5e 4X2XAWG26

2170489

Cavo Ethernet industriale Cat.5e per elevata flessibilità; materiale guaina esterna PUR (omologazione AWM), design 2 o 4 x2xAWG26/19

H05V-K 1X1 DBU

4510143

Cavo di alimentazione e comando H05V-K, AR, PVC, 300/500V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

H05V-K 1X1 DBU

4510143

Cavo di alimentazione e comando H05V-K, AR, PVC, 300/500V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

ÖLFLEX WIRE MS 2.1 1X2,5 BK

4160501

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

UNITRONIC BUS PB FC 1X2X0,64

2170820

Vari cavi bus per PROFIBUS-DP, -FMS e FIP. Es. disponibile la versione Fast Connect e priva di alogeni.

H05V-K 1X0,5 DBU

4510141

Cavo di alimentazione e comando H05V-K, AR, PVC, 300/500V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

ÖLFLEX WIRE MS 2.1 1X1 WHBU

4160344

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX WIRE MS 2.1 1X0,75 DBU

4160214

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX WIRE MS 2.1 1X1,5 WHBU

4160444

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX CLASSIC 110 3G2,5

1119403

ÖLFLEX® CLASSIC 110 - cavo di comando PVC, registrato VDE, resistente all'olio e flessibile per diverse applicazioni, 300/500V, anche per YSLY o YY

ÖLFLEX CLASSIC 110 3G2,5

1119403

ÖLFLEX® CLASSIC 110 - cavo di comando PVC, registrato VDE, resistente all'olio e flessibile per diverse applicazioni, 300/500V, anche per YSLY o YY

ÖLFLEX WIRE MS 2.1 1X1,5 BK

4160401

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX CLASSIC 110 3G1,5

1119303

ÖLFLEX® CLASSIC 110 - cavo di comando PVC, registrato VDE, resistente all'olio e flessibile per diverse applicazioni, 300/500V, anche per YSLY o YY

X07V-K 2CHELIX 1X1,5 BUWH

4522261S

Cavo di alimentazione e comando X07V-K, per cablaggio interno, PVC, 450/750 V, classe 5, isolamento elica a doppio colore, ignifugo, bobina

UNITRONIC BUS PB 1X2X0,64

2170220

Vari cavi bus per PROFIBUS-DP, -FMS e FIP. Es. disponibile la versione Fast Connect e priva di alogeni.

UNITRONIC BUS PB 1X2X0,64

2170220

Vari cavi bus per PROFIBUS-DP, -FMS e FIP. Es. disponibile la versione Fast Connect e priva di alogeni.

ETHERLINE Y CAT.5e BK 2x2xAWG22/7

2170901

Cavo Industrial Ethernet cat.5 per applicazioni speciali, conforme PROFINET Type C; 2x2xAWG22/7, guaina in PVC

ÖLFLEX WIRE MS 2.1 1X1 BU

4160302

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX WIRE MS 2.1 1X1 BU

4160302

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ETHERLINE FD P CAT5e 4X2XAWG26

2170489

Cavo Ethernet industriale Cat.5e per elevata flessibilità; materiale guaina esterna PUR (omologazione AWM), design 2 o 4 x2xAWG26/19

ETHERLINE FD P CAT5e 4X2XAWG26

2170489

Cavo Ethernet industriale Cat.5e per elevata flessibilità; materiale guaina esterna PUR (omologazione AWM), design 2 o 4 x2xAWG26/19

H05V-K 1X1 DBU

4510143

Cavo di alimentazione e comando H05V-K, AR, PVC, 300/500V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

H05V-K 1X1 DBU

4510143

Cavo di alimentazione e comando H05V-K, AR, PVC, 300/500V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

ÖLFLEX WIRE MS 2.1 1X2,5 BK

4160501

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

UNITRONIC BUS PB FC 1X2X0,64

2170820

Vari cavi bus per PROFIBUS-DP, -FMS e FIP. Es. disponibile la versione Fast Connect e priva di alogeni.

H05V-K 1X0,5 DBU

4510141

Cavo di alimentazione e comando H05V-K, AR, PVC, 300/500V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

ÖLFLEX WIRE MS 2.1 1X1 WHBU

4160344

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX WIRE MS 2.1 1X0,75 DBU

4160214

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX WIRE MS 2.1 1X1,5 WHBU

4160444

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX CLASSIC 110 3G2,5

1119403

ÖLFLEX® CLASSIC 110 - cavo di comando PVC, registrato VDE, resistente all'olio e flessibile per diverse applicazioni, 300/500V, anche per YSLY o YY

ÖLFLEX CLASSIC 110 3G2,5

1119403

ÖLFLEX® CLASSIC 110 - cavo di comando PVC, registrato VDE, resistente all'olio e flessibile per diverse applicazioni, 300/500V, anche per YSLY o YY

ÖLFLEX WIRE MS 2.1 1X1,5 BK

4160401

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX CLASSIC 110 3G1,5

1119303

ÖLFLEX® CLASSIC 110 - cavo di comando PVC, registrato VDE, resistente all'olio e flessibile per diverse applicazioni, 300/500V, anche per YSLY o YY

X07V-K 2CHELIX 1X1,5 BUWH

4522261S

Cavo di alimentazione e comando X07V-K, per cablaggio interno, PVC, 450/750 V, classe 5, isolamento elica a doppio colore, ignifugo, bobina

EPIC® ULTRA H-B 16 TGH QB

EPIC® ULTRA H-B 16 TGH QB 2x

EPIC® QUICK & EASY Mounting system

EPIC® ULTRA H-B 16 TS QB

EPIC® ULTRA H-B 16 AG QB

Telaio di aggancio EPIC®

EPIC® H-B 16 SGRLH-LB

EPIC® H-B 16 SDR-LB

EPIC® H-B 16 SDRL-LB

EPIC® H-B 16 SDRH-LB

EPIC® H-B 16 SDRLH-LB

EPIC® H-B 16 SDRLH-BO

Codice articolo	Unità di base	Prezzo di base
381167292
381167291

Disponibile da 2 a 5 giorni lavorativi.

Disponibile da 6 a 10 giorni lavorativi.

Disponibilità da verificare: contatta il Customer Service - Tel: +39 0362 4871

Vantaggi

Potenza e segnale in un solo inserto

Applicazione

Ingegneria meccanica
Ingegneria di controllo
Energie rinnovabili

Classificazione ETIM 5

ETIM 5.0 Class-ID: EC000438
Descrizione classe ETIM 5.0 : Inserto per connettori industriali

Classificazione ETIM 6

ETIM 6.0 Class-ID: EC000438
ETIM 6.0 Class-Description: Inserto porta contatti per connettore industriale

Tensione Nominale (V)

690 V
250 V

Tensione di prova

8 kV
4 kV

Corrente nominale (A)

IEC: 40 A
10 A

Grado di inquinamento

Autoestinguenza

UL94 V-0

Resistenza di contatto

< 5 mOhm

Numero di contatti

12 + 2 + PE

Tipologia del contatto

Contatto a crimpare: 1,5 - 6 mm²
Collegamento a crimpare: 0,14 - 2,5 mm²

Materiale

Policarbonato PC

Cicli di innesto

Campo di temperatura

da -40°C a +125°C

Connessione PE con conduttore da 16 mm ² solo con il copicorda a occhiello 44424029
Gli inserti devono essere utilizzati nelle apposite custodie
Le fotografie e disegni non sono in scala e non sono da intendersi come immagini con dettagli realistici dei relativi prodotti.
I prezzi sono da intendersi IVA e sovrapprezzi esclusi. Vendita riservata ai clienti commerciali.
Per il collegamento dei trefoli occorre utilizzare un puntalino.
