EPIC® MH Gigabit Modul

Le diverse possibilità di montaggio garantiscono un'elevata flessibilità. Per applicazioni in ingegneria meccanica e costruzione di impianti, per robotica e tecnica di innesto.

EPIC® MH Gigabit Modul

  • Sistema di connettori modulari,combinabile con lo standard di mercato
  • Modulo Ethernet Gigabit, Cat.7 fino a 10 GBit/s

Componenti aggiuntivi di Lapp per l’automazioneAutomazione industrialeguidaEolico

cRUusPROFINET

Codice articolo Descrizione articoloTipo di contattoSlotsPezzi / confezioneUnità di base

Prezzo di base

EPIC® MH Gigabit Kit
44423291
EPIC® MHS Gigabit Kit piccolo, AWG 24 - 28, diametro cavo 5-7 mmmaschio11
44423292
EPIC® MHB Gigabit Kit piccolo, AWG 24 - 28, diametro cavo 5-7 mmfemmina11
44423326

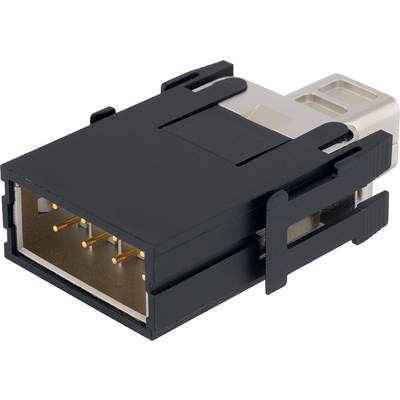

EPIC® MHS Gigabit Kit medio, AWG 22 - 26, diametro cavo 7-10 mmmaschio11
44423327
EPIC® MHB Gigabit Kit medio, AWG 22 - 26, diametro cavo 7-10 mmfemmina11
EPIC® MH Gigabit Modulo
44423276

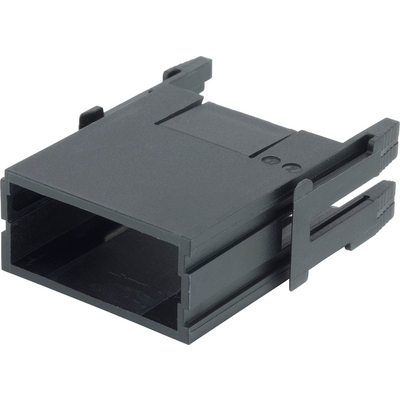

EPIC® MHS Gigabitmaschio110
44423277

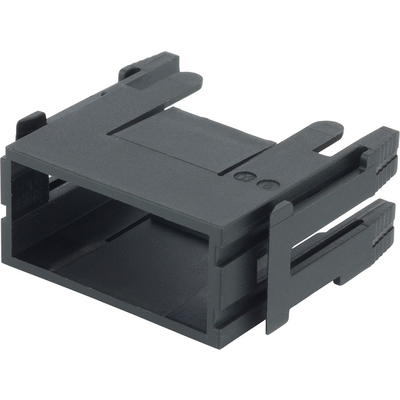

EPIC® MHB Gigabitfemmina110
EPIC® MH Gigabit gabbia metallica
44423278

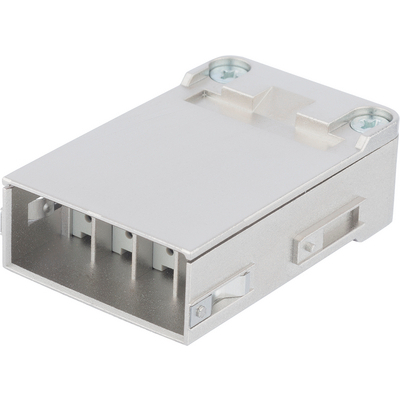

EPIC® MHS Gigabit PINmaschio-10
44423279
EPIC® MHS Gigabit PIN + GNDmaschio-10
44423280

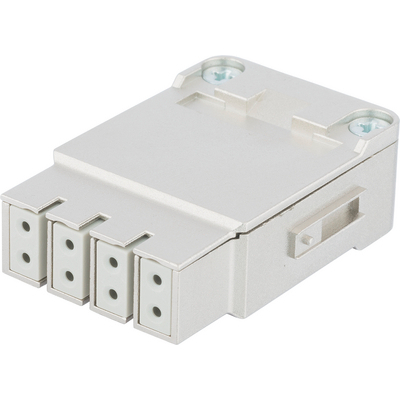

EPIC® MHB Gigabit PINfemmina-10
44423281
EPIC® MHB Gigabit PIN + GNDfemmina-10
EPIC® MH Gigabit flangia per cavo
44423282

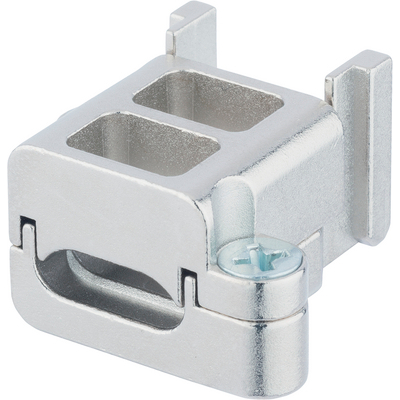

EPIC® MH Clamp 5 - 7 mm--10
44423283

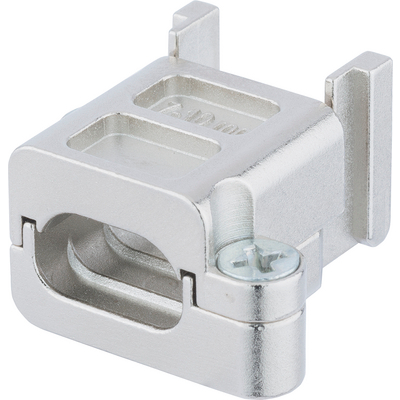

EPIC® MH Clamp 7 - 10 mm--10
44423284

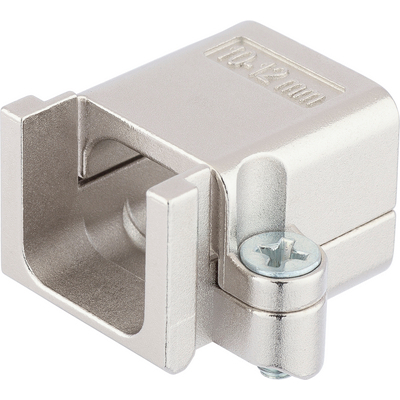

EPIC® MH Clamp 10 - 12 mm--10
Disponibile da 2 a 5 giorni lavorativi.
Disponibile da 6 a 10 giorni lavorativi.
Disponibilità da verificare: contatta il Customer Service - Tel: +39 0362 4871

Vantaggi

  • Modulo Gigabit, completamento schermato, per cavi a 4 coppie, in combinazione con cavi in Cu di Cat.7 raggiunge una velocità di trasmissione di max. 10 Gbit/s (conforme a IEEE 802.3an)
  • Il sistema EPIC® MH è combinabile con lo standard di mercato
  • L'unione di diverse funzioni in un solo connettore garantisce un'elevata flessibilità
  • Railway applications
    - Fire protection on railway vehicles: Test according EN 45545-2. Requirement sets R22 and R23. Hazard level HL1, HL2 and HL3

Applicazione

  • Industria meccanica e impiantistica
  • Industria 4.0
  • Industria robotica
  • Energie rinnovabili
  • Applicazioni ferroviarie / costruzione di veicoli

Classificazione ETIM 5

  • ETIM 5.0 Class-ID: EC002641
  • Descrizione classe ETIM 5.0 : Connettore modulare

Tensione Nominale (V)

  • 50

Tensione di prova

  • 0,8 kV

Corrente nominale (A)

  • 5

Grado di inquinamento

  • 3

Autoestinguenza

  • UL94 V-0

Numero di contatti

  • 8

Materiale

  • Poliammide PA
  • Zinco pressofuso

Cicli di innesto

  • 500

Testato VDE

  • Testato UL:
    UL File Number: E75770

Campo di temperatura

  • da -40°C a +125°C

  • Le fotografie e disegni non sono in scala e non sono da intendersi come immagini con dettagli realistici dei relativi prodotti.
