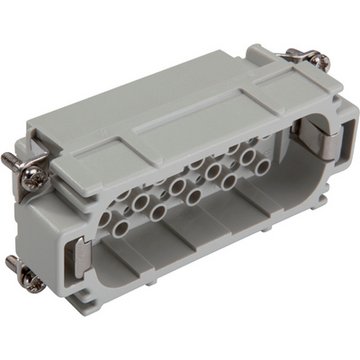

H-D 15 BCM FEMALE INSERT
H-D 15 BCM FEMALE INSERT
11282200
La matrice del connettore H-D è stata concepita per applicazioni che richiedono un elevato numero di contatti. È concepita appositamente per i sistemi di controllo.
EPIC® H-D 8
Inserti multipolari per contatti a crimpare meccanizzati
L'inserto standard di potenza, è compatto e dispone di 8 contatti a crimpare ed è idoneo ad esempio per sistemi di controllo e comando.
- Matrice standard compatta e potente
- Per contatti per lavorazione con crimpatrice rapida
- Made in Germany
H-D 7 BCG FEMALE INSERT (A)
H-D 7 BCG FEMALE INSERT (A)
11251000
La matrice standard compatta con contatto crimpato a ingombro ridotto può essere utilizzata a temperature da -40 a +100 gradi e resistere, per un beve intervallo, a temperature fino a +125 gradi.
H-D 25 SCG MALE INSERT (A)
H-D 25 SCG MALE INSERT (A)
11260000
La matrice per connettori rettangolari con contatti punzonati è idonea per applicazioni che richiedono un elevato numero di contatti, quali i sistemi di controllo.
EPIC H-D 7 SCM MALE INSERT
EPIC H-D 7 SCM MALE INSERT
11250500
La matrice standard compatta dispone di contatti torniti ed è, ad esempio, idonea per i sistemi di controllo e nella costruzione di macchinari e dispositivi.
H-D 64 SCG MALE INSERT (A)
H-D 64 SCG MALE INSERT (A)
11270000
La matrice del connettore con 64 contatti punzonati è idonea per connettori rettangolari nei sistemi di illuminazione ed audio.
H-D 25 BCM FEMALE INSERT
H-D 25 BCM FEMALE INSERT
11282300
La matrice del connettore è idonea per applicazioni che richiedono un numero elevato di contatti. Tale condizione si rispecchia, ad esempio, nella costruzione di macchinari e dispositivi.
H-D 40 SCM MALE INSERT
H-D 40 SCM MALE INSERT
11265200
La matrice del connettore dispone di 40 contatti torniti e rappresenta la soluzione ideale per l’impiego in tutte le applicazioni che richiedono un elevato numero di contatti.
H-D 25 BCG FEMALE INSERT (A)
H-D 25 BCG FEMALE INSERT (A)
11261000
La matrice per connettori rettangolari con contatti punzonati è idonea per applicazioni che richiedono un elevato numero di contatti, quali i sistemi di controllo.
H-D64 INSERTO FEMMINA 64 POLI
H-D64 INSERTO FEMMINA 64 POLI
11273000
La matrice per connettori rettangolari è ideale per l’impiego in applicazioni che necessitano di un elevato numero di contatti. Tale condizione si rispecchia, ad esempio, nella costruzione di macchinari ed impianti.
EPIC H-D7 INSERTO FEMMINA 7 POLI
EPIC H-D7 INSERTO FEMMINA 7 POLI
11251500
La matrice standard compatta dispone di contatti torniti ed è, ad esempio, idonea per i sistemi di controllo e nella costruzione di macchinari e dispositivi.
EPIC H-D 7 SCM MALE INSERT
EPIC H-D 7 SCM MALE INSERT
11250500
La matrice standard compatta dispone di contatti torniti ed è, ad esempio, idonea per i sistemi di controllo e nella costruzione di macchinari e dispositivi.
H-D 40 SCM MALE INSERT
H-D 40 SCM MALE INSERT
11265200
La matrice del connettore dispone di 40 contatti torniti e rappresenta la soluzione ideale per l’impiego in tutte le applicazioni che richiedono un elevato numero di contatti.
H-D 25 SCG MALE INSERT (A)
H-D 25 SCG MALE INSERT (A)
11260000
La matrice per connettori rettangolari con contatti punzonati è idonea per applicazioni che richiedono un elevato numero di contatti, quali i sistemi di controllo.
H-D 25 BCM FEMALE INSERT
H-D 25 BCM FEMALE INSERT
11282300
La matrice del connettore è idonea per applicazioni che richiedono un numero elevato di contatti. Tale condizione si rispecchia, ad esempio, nella costruzione di macchinari e dispositivi.
H-D 25 SCM MALE INSERT
H-D 25 SCM MALE INSERT
11283300
La matrice del connettore è idonea per applicazioni che richiedono un numero elevato di contatti. Tale condizione si rispecchia, ad esempio, nella costruzione di macchinari e dispositivi.
H-D 40 BCM Inserto Femmina
H-D 40 BCM Inserto Femmina
11266200
La matrice del connettore dispone di 40 contatti torniti e rappresenta la soluzione ideale per l’impiego in tutte le applicazioni che richiedono un elevato numero di contatti.
H-D 40 BCG FEMALE INSERT (A)
H-D 40 BCG FEMALE INSERT (A)
11266000
La matrice con contatti punzonati può, ad esempio, essere utilizzata nella costruzione di macchinari ed impianti o nei sistemi di illuminazione ed audio.
ÖLFLEX WIRE MS 2.1 1X1 BU
ÖLFLEX WIRE MS 2.1 1X1 BU
4160302
Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K
ÖLFLEX WIRE MS 2.1 1X1 BU
ÖLFLEX WIRE MS 2.1 1X1 BU
4160302
Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K
ÖLFLEX WIRE MS 2.1 1X1 WHBU
ÖLFLEX WIRE MS 2.1 1X1 WHBU
4160344
Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K
ÖLFLEX WIRE MS 2.1 1X1 BU
ÖLFLEX WIRE MS 2.1 1X1 BU
4160302
Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K
ÖLFLEX WIRE MS 2.1 1X1 BU
ÖLFLEX WIRE MS 2.1 1X1 BU
4160302
Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K
ÖLFLEX WIRE MS 2.1 1X1 WHBU
ÖLFLEX WIRE MS 2.1 1X1 WHBU
4160344
Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K
H05V-K 1X1 DBU
H05V-K 1X1 DBU
4510143
Cavo di alimentazione e comando H05V-K, AR, PVC, 300/500V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina
H05V-K 1X1 DBU
H05V-K 1X1 DBU
4510143
Cavo di alimentazione e comando H05V-K, AR, PVC, 300/500V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina
H05V-K 1X0,5 DBU
H05V-K 1X0,5 DBU
4510141
Cavo di alimentazione e comando H05V-K, AR, PVC, 300/500V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina
X05V-K 2CHELIX 1X1 BUWH
X05V-K 2CHELIX 1X1 BUWH
4512263S
Cavo di alimentazione e comando X05V-K, per cablaggio interno, PVC, 300/500 V, classe 5, isolamento elica a doppio colore, ignifugo, bobina
X05V-K 2CHELIX 1X1 BUWH
X05V-K 2CHELIX 1X1 BUWH
4512263S
Cavo di alimentazione e comando X05V-K, per cablaggio interno, PVC, 300/500 V, classe 5, isolamento elica a doppio colore, ignifugo, bobina
ÖLFLEX WIRE MS 2.1 1X1 DBU
ÖLFLEX WIRE MS 2.1 1X1 DBU
4160314
Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K
ÖLFLEX WIRE MS 2.1 1X2,5 BK
ÖLFLEX WIRE MS 2.1 1X2,5 BK
4160501
Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K
ÖLFLEX CLASSIC 110 3G1,5
ÖLFLEX CLASSIC 110 3G1,5
1119303
ÖLFLEX® CLASSIC 110 - cavo di comando PVC, registrato VDE, resistente all'olio e flessibile per diverse applicazioni, 300/500V, anche per YSLY o YY
ÖLFLEX CLASSIC 110 3G1,5
ÖLFLEX CLASSIC 110 3G1,5
1119303
ÖLFLEX® CLASSIC 110 - cavo di comando PVC, registrato VDE, resistente all'olio e flessibile per diverse applicazioni, 300/500V, anche per YSLY o YY
ÖLFLEX WIRE MS 2.1 1X0,5 DBU
ÖLFLEX WIRE MS 2.1 1X0,5 DBU
4160114
Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K
ÖLFLEX CLASSIC 110 4G1,5
ÖLFLEX CLASSIC 110 4G1,5
1119304
ÖLFLEX® CLASSIC 110 - cavo di comando PVC, registrato VDE, resistente all'olio e flessibile per diverse applicazioni, 300/500V, anche per YSLY o YY
H05V-K 1X0,5 BU
H05V-K 1X0,5 BU
4510021
Cavo di alimentazione e comando H05V-K, AR, PVC, 300/500V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina
H07V-K 1X2,5 BK
H07V-K 1X2,5 BK
4520012
Cavo di alimentazione e comando H07V-K, AR, PVC, 450/750V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina
H07V-K 1X2,5 BK
H07V-K 1X2,5 BK
4520012
Cavo di alimentazione e comando H07V-K, AR, PVC, 450/750V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina
ÖLFLEX CLASSIC 110 3G2,5
ÖLFLEX CLASSIC 110 3G2,5
1119403
ÖLFLEX® CLASSIC 110 - cavo di comando PVC, registrato VDE, resistente all'olio e flessibile per diverse applicazioni, 300/500V, anche per YSLY o YY
ÖLFLEX CLASSIC 110 7G1
ÖLFLEX CLASSIC 110 7G1
1119207
ÖLFLEX® CLASSIC 110 - cavo di comando PVC, registrato VDE, resistente all'olio e flessibile per diverse applicazioni, 300/500V, anche per YSLY o YY
ÖLFLEX WIRE MS 2.1 1X1,5 DBU
ÖLFLEX WIRE MS 2.1 1X1,5 DBU
4160414
Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K
| Codice articolo | Article description | Tipo di contatto | Numero di contatti operativi | Unità di imballaggio | Unità di base | Prezzo di base | |
|---|---|---|---|---|---|---|---|
11252500
| H-D 8 SCM | maschio | 1 - 8 | 10 | |||
11253500
| H-D 8 BCM | femmina | 1 - 8 | 10 |
Disponibile da 2 a 5 giorni lavorativi.
Disponibile da 6 a 10 giorni lavorativi.
Disponibilità da verificare: contatta il Customer Service - Tel: +39 0362 4871
Vantaggi
- Connettore piccolo, high-performance
- Contatti a crimpare ad elevato rendimento
Applicazione
- Costruzione di macchine e macchinari
- Ingegneria di controllo
Classificazione ETIM 5
- ETIM 5.0 Class-ID: EC000438
- Descrizione classe ETIM 5.0 : Inserto per connettori industriali
Classificazione ETIM 6
- ETIM 6.0 Class-ID: EC000438
- ETIM 6.0 Class-Description: Inserto porta contatti per connettore industriale
Tensione Nominale (V)
- IEC: 24 V (AC)/60 V (DC) custodia in metallo; 250 V custodia termoplastica;
UL: 250 V
Tensione di prova
- 2,5 kV
Corrente nominale (A)
- IEC: 10 A
UL: 10 A
Grado di inquinamento
- 3
Autoestinguenza
- UL94 V-0
Resistenza di contatto
- < 2 mOhm
Contatti
- Argentati/dorati
Numero di contatti
- 8 + 0 + PE
Tipologia del contatto
- Collegamento a crimpare: 0,14 - 2,5 mm²
Materiale
- Poliestere PBT
Cicli di innesto
- 100
Certificazioni
Campo di temperatura
- da -40 °C a +100 °C , per brevi periodi fino a +125 ° C
