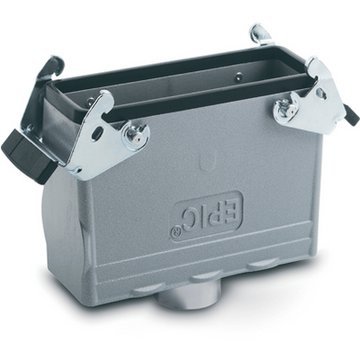

EPIC® H-B 24 TBFH-LB

Robusta custodia industriale

La custodia robusta in metallo con una leva in lunghezza e un ingresso cavo diretto è concepita per l’impiego nell’industria della plastica e per applicazioni della costruzioni di macchinari ed impianti.

Maggior spazio interno per il cablaggio
Versione a singola leva per un rapido blocco/sblocco e sistema di aiuto alla disconnessione
Indice di protezione testato UL50E

Informazioni sul prodotto (PDF)

H-B 24 SGRL-LB M25 ZW. BOX MOUNT BASE

19105900

La custodia in metallo bassa e universale è costituita da una leva in lunghezza e 2 ingressi cavo. Può essere, ad esempio, utilizzato nella costruzione di macchinari ed impianti.

H-B 24 SGR-LB 21 ZW. BOX MOUNT BASE

10104900

La custodia in metallo bassa e robusta dispone di una leva in lunghezza e un ingresso cavo e può, ad esempio, essere utilizzata nella costruzione di macchinari ed impianti.

EPIC H-B 24 AD-BO

10103000

La custodia robusta con piolini per una leva doppia, un coperchio metallico e una guarnizione rappresenta la giusta soluzione per applicazioni nell’industria della plastica.

EPIC H-B 24 AD-LB

10103900

La custodia robusta in metallo con una leva in lunghezza e una guarnizione è idonea per l’impiego nell’industria della plastica.

EPIC H-B 24 AG-LB

10102900

La custodia universale in metallo con una leva in lunghezza e una guarnizione è in grado di resistere, per un breve intervallo, a temperature di circa +125 gradi.

EPIC H-B 24 TG-RO M32

19111900

La custodia robusta in metallo con piolini per una leva in lunghezza e un ingresso cavo diretto è appositamente concepita per l’impiego nell’industria della plastica.

H-B 24 TGH 2XM32

79178500

La custodia robusta universale con piolini per una leva diretta e 2 ingressi cavo è appositamente concepita per l’impiego nella costruzione di macchinari ed impianti.

H-B 24 SGRL 21 ZW. BOX MOUNT BASE

10105000

La custodia universale in metallo con 2 leve doppie e 2 ingressi cavo può, ad esempio, essere utilizzata nella costruzione di macchinari ed impianti o nell’industria della plastica.

H-B 24 TBFH M25

79140400

La custodia universale in metallo con 2 leve doppie e un ingresso cavo diretto è in grado di resistere, per un breve intervallo, a temperature di circa +125 gradi.

H-B 24 SDRH-BO 21 ZW. BOX MOUNT BASE

70145200

La custodia alta universale in metallo è costituita da piolini per una leva doppia e un ingresso cavo ed è prevista, ad esempio, per l’impiego nell’industria della plastica.

H-B 24 TSBH M25

79157400

La custodia robusta in metallo per connettori rettangolari è costituita da 2 leve doppie e un ingresso cavo laterale e può essere utilizzata per i sistemi di illuminazione ed audio.

H-B 24 TBFH M32

79140600

La custodia universale in metallo con 2 leve doppie e un ingresso cavo diretto è in grado di resistere, per un breve intervallo, a temperature di circa +125 gradi.

H-B 24 SDRL-BO M25 ZW. BOX MOUNT BASE

19109000

La custodia universale in metallo con 2 ingressi cavo e piolini per una leva doppia è idonea per l’impiego in applicazioni della costruzione di macchinari ed impianti.

EPIC H-B 24 TG 29 ZW. HOOD

10111000

La custodia robusta per connettori rettangolari è idonea per la costruzione di macchinari ed impianti ed è costituita da una custodia volante, piolini per una leva doppia e un ingresso cavo diretto.

EPIC H-B 24 TS 29 ZW. HOOD

10123000

La custodia robusta per connettore può resistere, per intervalli brevi, a temperature fino a +125 gradi ed è idonea per l’impiego nell’industria della plastica.

EPIC H-B 24 TBF 29 ZW. CABLE COUPLER HO

10117000

La custodia in metallo per connettori rettangolari è costituita da 2 leve doppie e un ingresso cavo diretto e può essere, ad esempio, utilizzata per l’industria della plastica.

H-B 24 SDRL-LB 21 ZW. BOX MOUNT BASE

10109900

La custodia in metallo con una leva in lunghezza e 2 ingressi cavo è in grado di resistere, per un breve intervallo, a temperature di circa +125 gradi e può essere, ad esempio, utilizzata per la costruzione di macchinari e impianti.

EPIC H-B 24 TS 21 ZW. HOOD

10113000

La custodia robusta per connettore può resistere, per intervalli brevi, a temperature fino a +125 gradi ed è idonea per l’impiego nell’industria della plastica.

EPIC H-B 24 TBF-LB 29 ZW. CABLE COUPLER

10117900

La custodia universale in metallo con una leva in lunghezza e un ingresso cavo diretto è appositamente concepita per applicazioni nella costruzione di macchinari ed impianti.

H-B 24 TGH M40

79150800

La robusta custodia in metallo alta contiene i piolini per una leva doppia, un ingresso cavo diretto e può essere fornita con o senza raccordo intermedio.

UNITRONIC BUS PB 1X2X0,64

2170220

Vari cavi bus per PROFIBUS-DP, -FMS e FIP. Es. disponibile la versione Fast Connect e priva di alogeni.

UNITRONIC BUS PB 1X2X0,64

2170220

Vari cavi bus per PROFIBUS-DP, -FMS e FIP. Es. disponibile la versione Fast Connect e priva di alogeni.

ÖLFLEX WIRE MS 2.1 1X0,5 BU

4160102

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX WIRE MS 2.1 1X0,5 BU

4160102

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX WIRE MS 2.1 1X1 BU

4160302

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX WIRE MS 2.1 1X0,5 BUWH

4160126

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ETHERLINE FD P CAT5e 4X2XAWG26

2170489

Cavo Ethernet industriale Cat.5e per elevata flessibilità; materiale guaina esterna PUR (omologazione AWM), design 2 o 4 x2xAWG26/19

ETHERLINE FD P CAT5e 4X2XAWG26

2170489

Cavo Ethernet industriale Cat.5e per elevata flessibilità; materiale guaina esterna PUR (omologazione AWM), design 2 o 4 x2xAWG26/19

ÖLFLEX WIRE MS 2.1 1X1,5 BU

4160402

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

H05V-K 1X1 DBU

4510143

Cavo di alimentazione e comando H05V-K, AR, PVC, 300/500V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

H05V-K 1X1 DBU

4510143

Cavo di alimentazione e comando H05V-K, AR, PVC, 300/500V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

ÖLFLEX WIRE MS 2.1 1X1,5 WHBU

4160444

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX WIRE MS 2.1 1X1 WHBU

4160344

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

H05V-K 1X0,5 DBU

4510141

Cavo di alimentazione e comando H05V-K, AR, PVC, 300/500V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

ÖLFLEX WIRE MS 2.1 1X2,5 BK

4160501

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX WIRE MS 2.1 1X10 BU

4160802

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

X07V-K 2CHELIX 1X1,5 BUWH

4522261S

Cavo di alimentazione e comando X07V-K, per cablaggio interno, PVC, 450/750 V, classe 5, isolamento elica a doppio colore, ignifugo, bobina

X07V-K 2CHELIX 1X1,5 BUWH

4522261S

Cavo di alimentazione e comando X07V-K, per cablaggio interno, PVC, 450/750 V, classe 5, isolamento elica a doppio colore, ignifugo, bobina

X05V-K 2CHELIX 1X1 WHBU

4512443S

Cavo di alimentazione e comando X05V-K, per cablaggio interno, PVC, 300/500 V, classe 5, isolamento elica a doppio colore, ignifugo, bobina

X05V-K 2CHELIX 1X1 WHBU

4512443S

Cavo di alimentazione e comando X05V-K, per cablaggio interno, PVC, 300/500 V, classe 5, isolamento elica a doppio colore, ignifugo, bobina

Codice articolo	Article description	M	PG	Manicotto	Unità di imballaggio
Custodia H-B: custodia volante con leva (1 ingresso verticale, leva singola, versione alta)
70142400	H-B 24 TBFH-LB 21	-	21	sì	5
79142400	H-B 24 TBFH-LB M25	25	-	-	5
79142600	H-B 24 TBFH-LB M32	32	-	-	5

Disponibile da 2 a 5 giorni lavorativi.

Disponibile da 6 a 10 giorni lavorativi.

Disponibilità da verificare: contatta il Customer Service - Tel: +39 0362 4871

Vantaggi

Fissaggio sicuro con 4 viti
Manicotto pressofuso per il montaggio semplice del pressacavo

Applicazione

Impianti industriali
Tecnologia per lo spettacolo
Industria plastica

Caratteristiche del prodotto

Custodia volante con leva e guarnizione, versione alta
Con leva singola
Versioni standard e alte
Versioni con/senza manicotto centrale

Classificazione ETIM 5

ETIM 5.0 Class-ID: EC000437
Descrizione classe ETIM 5.0 : Custodia per connettore industriale

Classificazione ETIM 6

ETIM 6.0 Class-ID: EC000437
ETIM 6.0 Class-Description: Custodia per connettore industriale

Materiale

Custodia: pressofusione in lega di alluminio verniciata, grigia
Leva: acciaio zincato
Guarnizione: NBR

Grado di protezione

IP 65 (chiuso)
NEMA 250, UL50E: 12 (chiuso)

Testato VDE

Test: REG. VDE. n.:B437
Testato UL:
UL File Number: E75770

Campo di temperatura

da -40 °C a +100 °C , per brevi periodi fino a +125 ° C

Le fotografie e disegni non sono in scala e non sono da intendersi come immagini con dettagli realistici dei relativi prodotti.
