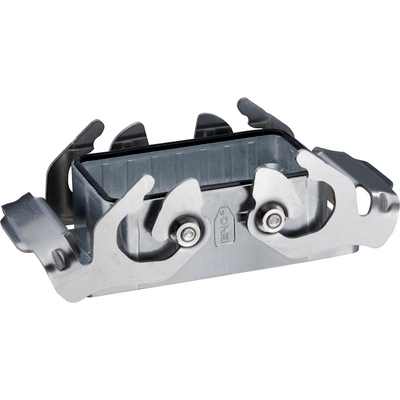

EPIC® ULTRA H-B 10 AG QB

Custodia per connettore industriale robusta e affidabile con protezione EMC

Custodia connettore rettangolare EPIC®, protezione CEM, resistente alla corrosione, UL50E, Nema250

Protezione EMC
Resistente alla corrosione
Made in Germany

Informazioni sul prodotto (PDF)

EPIC ULTRA H-B 10 TS QB 11-21 (1)

70250211

Custodia connettore rettangolare EPIC®, protezione CEM, resistente alla corrosione, UL50E, Nema250

EPIC ULTRA H-B 10 TS QB 11-21 BRUSH (1)

70250212

Custodia connettore rettangolare EPIC®, protezione CEM, resistente alla corrosione, UL50E, Nema250

EPIC ULTRA H-B 10 TS QB 7-15 BRUSH (1)

70250265

Custodia connettore rettangolare EPIC®, protezione CEM, resistente alla corrosione, UL50E, Nema250

EPIC ULTRA H-B 10 TS QB 11-21 (1)

70250211

Custodia connettore rettangolare EPIC®, protezione CEM, resistente alla corrosione, UL50E, Nema250

UNITRONIC BUS PB 1X2X0,64

2170220

Vari cavi bus per PROFIBUS-DP, -FMS e FIP. Es. disponibile la versione Fast Connect e priva di alogeni.

UNITRONIC BUS PB 1X2X0,64

2170220

Vari cavi bus per PROFIBUS-DP, -FMS e FIP. Es. disponibile la versione Fast Connect e priva di alogeni.

ETHERLINE Y CAT.5e BK 2x2xAWG22/7

2170901

Cavo Industrial Ethernet cat.5 per applicazioni speciali, conforme PROFINET Type C; 2x2xAWG22/7, guaina in PVC

ÖLFLEX WIRE MS 2.1 1X1 BU

4160302

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX WIRE MS 2.1 1X1 BU

4160302

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ETHERLINE FD P CAT5e 4X2XAWG26

2170489

Cavo Ethernet industriale Cat.5e per elevata flessibilità; materiale guaina esterna PUR (omologazione AWM), design 2 o 4 x2xAWG26/19

ETHERLINE FD P CAT5e 4X2XAWG26

2170489

Cavo Ethernet industriale Cat.5e per elevata flessibilità; materiale guaina esterna PUR (omologazione AWM), design 2 o 4 x2xAWG26/19

H05V-K 1X1 DBU

4510143

Cavo di alimentazione e comando H05V-K, AR, PVC, 300/500V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

H05V-K 1X1 DBU

4510143

Cavo di alimentazione e comando H05V-K, AR, PVC, 300/500V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

ÖLFLEX WIRE MS 2.1 1X2,5 BK

4160501

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

UNITRONIC BUS PB FC 1X2X0,64

2170820

Vari cavi bus per PROFIBUS-DP, -FMS e FIP. Es. disponibile la versione Fast Connect e priva di alogeni.

H05V-K 1X0,5 DBU

4510141

Cavo di alimentazione e comando H05V-K, AR, PVC, 300/500V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

ÖLFLEX WIRE MS 2.1 1X1 WHBU

4160344

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX WIRE MS 2.1 1X0,75 DBU

4160214

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX WIRE MS 2.1 1X1,5 WHBU

4160444

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX CLASSIC 110 3G2,5

1119403

ÖLFLEX® CLASSIC 110 - cavo di comando PVC, registrato VDE, resistente all'olio e flessibile per diverse applicazioni, 300/500V, anche per YSLY o YY

UNITRONIC BUS PB 1X2X0,64

2170220

Vari cavi bus per PROFIBUS-DP, -FMS e FIP. Es. disponibile la versione Fast Connect e priva di alogeni.

UNITRONIC BUS PB 1X2X0,64

2170220

Vari cavi bus per PROFIBUS-DP, -FMS e FIP. Es. disponibile la versione Fast Connect e priva di alogeni.

ETHERLINE Y CAT.5e BK 2x2xAWG22/7

2170901

Cavo Industrial Ethernet cat.5 per applicazioni speciali, conforme PROFINET Type C; 2x2xAWG22/7, guaina in PVC

ÖLFLEX WIRE MS 2.1 1X1 BU

4160302

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX WIRE MS 2.1 1X1 BU

4160302

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ETHERLINE FD P CAT5e 4X2XAWG26

2170489

Cavo Ethernet industriale Cat.5e per elevata flessibilità; materiale guaina esterna PUR (omologazione AWM), design 2 o 4 x2xAWG26/19

ETHERLINE FD P CAT5e 4X2XAWG26

2170489

Cavo Ethernet industriale Cat.5e per elevata flessibilità; materiale guaina esterna PUR (omologazione AWM), design 2 o 4 x2xAWG26/19

H05V-K 1X1 DBU

4510143

Cavo di alimentazione e comando H05V-K, AR, PVC, 300/500V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

H05V-K 1X1 DBU

4510143

Cavo di alimentazione e comando H05V-K, AR, PVC, 300/500V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

ÖLFLEX WIRE MS 2.1 1X2,5 BK

4160501

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

UNITRONIC BUS PB FC 1X2X0,64

2170820

Vari cavi bus per PROFIBUS-DP, -FMS e FIP. Es. disponibile la versione Fast Connect e priva di alogeni.

H05V-K 1X0,5 DBU

4510141

Cavo di alimentazione e comando H05V-K, AR, PVC, 300/500V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

ÖLFLEX WIRE MS 2.1 1X1 WHBU

4160344

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX WIRE MS 2.1 1X0,75 DBU

4160214

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX WIRE MS 2.1 1X1,5 WHBU

4160444

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX CLASSIC 110 3G2,5

1119403

ÖLFLEX® CLASSIC 110 - cavo di comando PVC, registrato VDE, resistente all'olio e flessibile per diverse applicazioni, 300/500V, anche per YSLY o YY

ÖLFLEX CLASSIC 110 3G2,5

1119403

ÖLFLEX® CLASSIC 110 - cavo di comando PVC, registrato VDE, resistente all'olio e flessibile per diverse applicazioni, 300/500V, anche per YSLY o YY

ÖLFLEX WIRE MS 2.1 1X1,5 BK

4160401

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX CLASSIC 110 3G1,5

1119303

ÖLFLEX® CLASSIC 110 - cavo di comando PVC, registrato VDE, resistente all'olio e flessibile per diverse applicazioni, 300/500V, anche per YSLY o YY

X07V-K 2CHELIX 1X1,5 BUWH

4522261S

Cavo di alimentazione e comando X07V-K, per cablaggio interno, PVC, 450/750 V, classe 5, isolamento elica a doppio colore, ignifugo, bobina

Codice articolo	Article description	Pezzi / confezione	Unità di base	Prezzo di base
Custodia H-B: Base da pannello (leva doppia)
70250213	ULTRA H-B 10 AG QB	1

Disponibile da 2 a 5 giorni lavorativi.

Disponibile da 6 a 10 giorni lavorativi.

Disponibilità da verificare: contatta il Customer Service - Tel: +39 0362 4871

Vantaggi

Custodie di nuova generazione che garantiscono una schermatura a 360° e bassa impedenza
Impiego universale grazie all’alta resistenza alla corrosione e un’elevata protezione dagli agenti esterni.
Riduzione dell’ingombro grazie alle dimensioni compatte.
Cablaggio rapido e funzionale
Adatte per elevati stress meccanici

Applicazione

In ambienti industriali per applicazioni sensibili alle prescrizioni EMC
Per applicazioni fisse e mobili (es. costruzione di macchinari, turbine eoliche)
Macchine per l'edilizia
Costruzione di motori elettrici

Caratteristiche del prodotto

Test in nebbia salina secondo IEC 68-2-52 grado di corrosività 2
Le custodie EPIC®ULTRA garantiscono il contatto di schermatura e sono adatte a cavi schermati
Connettore maschio compatibile con custodie standard
Resistente alla corrosione secondo DIN EN 6988
Test con spray salino secondo DIN EN ISO 9227, metodo NSS, periodo del test di 480 ore

Classificazione ETIM 5

ETIM 5.0 Class-ID: EC000437
Descrizione classe ETIM 5.0 : Custodia per connettore industriale

Classificazione ETIM 6

ETIM 6.0 Class-ID: EC000437
ETIM 6.0 Class-Description: Custodia per connettore industriale

Materiale

Custodia: pressofusione in lega di zinco nichelata
Leva e perni: acciaio zincato
Guarnizione: NBR
Pressacavo
Corpo: ottone nichelato
Inserto: PA
Guarnizione: elastomero speciale

Grado di protezione

IP 68
NEMA 250, UL50E: 12, 4, 4X (chiuso)

Campo di temperatura

da -40°C a +100°C

Le fotografie e disegni non sono in scala e non sono da intendersi come immagini con dettagli realistici dei relativi prodotti.
