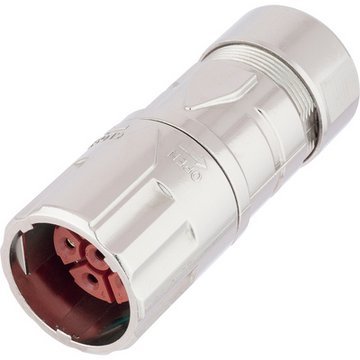

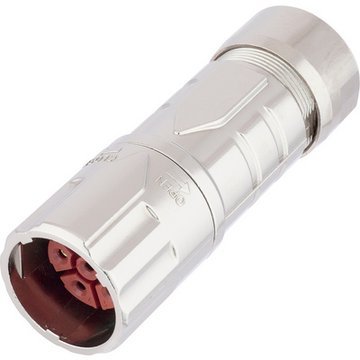

EPIC® POWER LS1 A6 TWIST

Connettore circolare per servomotori e alimentazione elettrica.

Base da pannello per connettore EPIC® LS1 Power con contatti presa e tecnologia di bloccaggio rapido TWIST

  • Tecnologia di bloccaggio rapido TWIST
  • Connettore con 1/4 di giro a bloccaggio sicuro
  • Made in Germany

Automazione industrialeEolicoBuona resistenza chimicaResistente alla corrosioneAntivibrazioneResistenza meccanicaTempo di montaggioScarico della trazione ottimaleIngombri ridottiRobustointerferenzeImpermeabileMolteplici approvazioni

CEcRUus

Codice articolo Descrizione articoloNumero contatti (inclusi)Intervallo di serraggio in mmTipo di fissaggioConfigurazione dei contattiUnità di imballaggioUnità di base

Prezzo di base

Forma costruttiva LS1 A6 TWIST, montaggio a parete frontale, 6 poli per contatti presa
24441291
LS1 A66-Ø2,7mm (4x)5+PE5
Forma costruttiva LS1 A6 TWIST, montaggio a parete frontale, 8 poli per contatti presa
24441292
LS1 A68-Ø2,7mm (4x)3+PE+45
Disponibile da 2 a 5 giorni lavorativi.
Disponibile da 6 a 10 giorni lavorativi.
Disponibilità da verificare: contatta il Customer Service - Tel: +39 0362 4871

Vantaggi

  • Bloccaggio più rapido del 70%
  • Ottimizzato EMC
  • L'elevato grado di protezione garantisce la massima sicurezza

Applicazione

  • Impianti industriali
  • Servomotori e servo-azionamenti
  • Non compatibile con le controparti EPIC POWER LS1 Standard forma costruttiva A1,A3,F6,F7,G4,G5

Classificazione ETIM 5

  • ETIM 5.0 Class-ID: EC002635
  • Descrizione classe ETIM 5.0 : Connettore circolare (connettore industriale)

Classificazione ETIM 6

  • ETIM 6.0 Class-ID: EC002635
  • ETIM 6.0 Class-Description: Connettore circolare (connettore industriale)

Tensione Nominale (V)

  • 630 V (contatti 2mm)
  • 250 V (contatti 1 mm)

Tensione di prova

  • 6 kV (contatti 2 mm)
  • 4 kV (contatti 1 mm)

Corrente nominale (A)

  • 26A/3+PE+4, 25A/5+PE (contatti 2mm)
  • 7 A (contatti 1 mm)

Grado di inquinamento

  • 3

Resistenza di contatto

  • < 4 mOhm

Contatti

  • Ottone placcato oro

Numero di contatti

  • 3+PE+4(2mm/1mm)
  • 5+PE(2mm)

Tipologia del contatto

  • Contatto a crimpare: 0,5 - 4,0 mm² (contatti 2 mm)
  • Contatto a crimpare: 0,14 - 1,0 mm² (contatti 1mm)

Materiale

  • Custodia: pressofusione in lega di zinco nichelata
    Inserto: PA
    Guarnizione: FPM

Grado di protezione

  • IP68 (10h/1m)

Cicli di innesto

  • 500

Campo di temperatura

  • da -25°C a +125°C

  • Le fotografie e disegni non sono in scala e non sono da intendersi come immagini con dettagli realistici dei relativi prodotti.
  • I prezzi sono da intendersi IVA e sovrapprezzi esclusi. Vendita riservata ai clienti commerciali.
