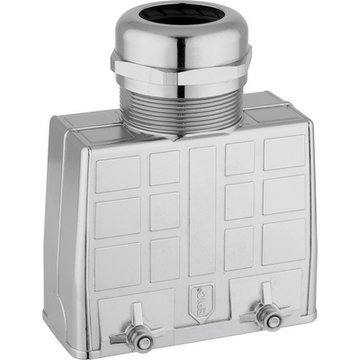

EPIC® ULTRA H-B 16 AG QB

Custodia per connettore industriale robusta e affidabile con protezione EMC

Custodia connettore rettangolare EPIC®, protezione CEM, resistente alla corrosione, UL50E, Nema250

Protezione EMC
Resistente alla corrosione
Made in Germany

Informazioni sul prodotto (PDF)

H05V-K 1X0,5 DBU

4510141

Cavo di alimentazione e comando H05V-K, AR, PVC, 300/500V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

H05V-K 1X0,5 DBU

4510141

Cavo di alimentazione e comando H05V-K, AR, PVC, 300/500V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

ÖLFLEX WIRE MS 2.1 1X1 BU

4160302

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX WIRE MS 2.1 1X1 BU

4160302

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

H05V-K 1X1 DBU

4510143

Cavo di alimentazione e comando H05V-K, AR, PVC, 300/500V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

ÖLFLEX CLASSIC 110 3G1,5

1119303

ÖLFLEX® CLASSIC 110 - cavo di comando PVC, registrato VDE, resistente all'olio e flessibile per diverse applicazioni, 300/500V, anche per YSLY o YY

ÖLFLEX CLASSIC 110 3G1,5

1119303

ÖLFLEX® CLASSIC 110 - cavo di comando PVC, registrato VDE, resistente all'olio e flessibile per diverse applicazioni, 300/500V, anche per YSLY o YY

H07RN-F, ENHANCED VERSION 1X185

4533013

H07RN-F, <HAR>, power and control cable, 450/750 V, submersion to a depth of 500m (AD8), ozone/oil-resistant, class 5, -40°C to +90°C, halogen-free, flame-retardant

H07RN-F, ENHANCED VERSION 1X185

4533013

H07RN-F, <HAR>, power and control cable, 450/750 V, submersion to a depth of 500m (AD8), ozone/oil-resistant, class 5, -40°C to +90°C, halogen-free, flame-retardant

H07V-K 1X2,5 BK

4520012

Cavo di alimentazione e comando H07V-K, AR, PVC, 450/750V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

H07V-K 1X2,5 BK

4520012

Cavo di alimentazione e comando H07V-K, AR, PVC, 450/750V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

X05V-K 2CHELIX 1X1 BUWH

4512263S

Cavo di alimentazione e comando X05V-K, per cablaggio interno, PVC, 300/500 V, classe 5, isolamento elica a doppio colore, ignifugo, bobina

X05V-K 2CHELIX 1X1 BUWH

4512263S

Cavo di alimentazione e comando X05V-K, per cablaggio interno, PVC, 300/500 V, classe 5, isolamento elica a doppio colore, ignifugo, bobina

ÖLFLEX CLASSIC 110 5G1,5

1119305

ÖLFLEX® CLASSIC 110 - cavo di comando PVC, registrato VDE, resistente all'olio e flessibile per diverse applicazioni, 300/500V, anche per YSLY o YY

ÖLFLEX WIRE MS 2.1 1X1 DBU

4160314

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX WIRE MS 2.1 1X0,75 DBU

4160214

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

H07Z-K 90°C 1X1,5 DBU

4726141

H07Z-K 90°C, <HAR>, conduttore privo di alogeni, armonizzato. Per l’impiego in quadro elettrico, tensione nominale 450/750V

H07Z-K 90°C 1X1,5 DBU

4726141

H07Z-K 90°C, <HAR>, conduttore privo di alogeni, armonizzato. Per l’impiego in quadro elettrico, tensione nominale 450/750V

ÖLFLEX CLASSIC 110 3G4

1119503

ÖLFLEX® CLASSIC 110 - cavo di comando PVC, registrato VDE, resistente all'olio e flessibile per diverse applicazioni, 300/500V, anche per YSLY o YY

ÖLFLEX CLASSIC 110 4G1,5

1119304

ÖLFLEX® CLASSIC 110 - cavo di comando PVC, registrato VDE, resistente all'olio e flessibile per diverse applicazioni, 300/500V, anche per YSLY o YY

H05V-K 1X0,5 DBU

4510141

Cavo di alimentazione e comando H05V-K, AR, PVC, 300/500V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

H05V-K 1X0,5 DBU

4510141

Cavo di alimentazione e comando H05V-K, AR, PVC, 300/500V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

ÖLFLEX WIRE MS 2.1 1X1 BU

4160302

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX WIRE MS 2.1 1X1 BU

4160302

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

H05V-K 1X1 DBU

4510143

Cavo di alimentazione e comando H05V-K, AR, PVC, 300/500V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

ÖLFLEX CLASSIC 110 3G1,5

1119303

ÖLFLEX® CLASSIC 110 - cavo di comando PVC, registrato VDE, resistente all'olio e flessibile per diverse applicazioni, 300/500V, anche per YSLY o YY

ÖLFLEX CLASSIC 110 3G1,5

1119303

ÖLFLEX® CLASSIC 110 - cavo di comando PVC, registrato VDE, resistente all'olio e flessibile per diverse applicazioni, 300/500V, anche per YSLY o YY

H07RN-F, ENHANCED VERSION 1X185

4533013

H07RN-F, <HAR>, power and control cable, 450/750 V, submersion to a depth of 500m (AD8), ozone/oil-resistant, class 5, -40°C to +90°C, halogen-free, flame-retardant

H07RN-F, ENHANCED VERSION 1X185

4533013

H07RN-F, <HAR>, power and control cable, 450/750 V, submersion to a depth of 500m (AD8), ozone/oil-resistant, class 5, -40°C to +90°C, halogen-free, flame-retardant

H07V-K 1X2,5 BK

4520012

Cavo di alimentazione e comando H07V-K, AR, PVC, 450/750V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

H07V-K 1X2,5 BK

4520012

Cavo di alimentazione e comando H07V-K, AR, PVC, 450/750V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

X05V-K 2CHELIX 1X1 BUWH

4512263S

Cavo di alimentazione e comando X05V-K, per cablaggio interno, PVC, 300/500 V, classe 5, isolamento elica a doppio colore, ignifugo, bobina

X05V-K 2CHELIX 1X1 BUWH

4512263S

Cavo di alimentazione e comando X05V-K, per cablaggio interno, PVC, 300/500 V, classe 5, isolamento elica a doppio colore, ignifugo, bobina

ÖLFLEX CLASSIC 110 5G1,5

1119305

ÖLFLEX® CLASSIC 110 - cavo di comando PVC, registrato VDE, resistente all'olio e flessibile per diverse applicazioni, 300/500V, anche per YSLY o YY

ÖLFLEX WIRE MS 2.1 1X1 DBU

4160314

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX WIRE MS 2.1 1X0,75 DBU

4160214

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

H07Z-K 90°C 1X1,5 DBU

4726141

H07Z-K 90°C, <HAR>, conduttore privo di alogeni, armonizzato. Per l’impiego in quadro elettrico, tensione nominale 450/750V

H07Z-K 90°C 1X1,5 DBU

4726141

H07Z-K 90°C, <HAR>, conduttore privo di alogeni, armonizzato. Per l’impiego in quadro elettrico, tensione nominale 450/750V

ÖLFLEX CLASSIC 110 3G4

1119503

ÖLFLEX® CLASSIC 110 - cavo di comando PVC, registrato VDE, resistente all'olio e flessibile per diverse applicazioni, 300/500V, anche per YSLY o YY

ÖLFLEX CLASSIC 110 4G1,5

1119304

ÖLFLEX® CLASSIC 110 - cavo di comando PVC, registrato VDE, resistente all'olio e flessibile per diverse applicazioni, 300/500V, anche per YSLY o YY

Codice articolo	Article description	Pezzi / confezione	Unità di base	Prezzo di base
Custodia H-B: Base da pannello (leva doppia)
70250217	ULTRA H-B 16 AG QB	1

Disponibile da 2 a 5 giorni lavorativi.

Disponibile da 6 a 10 giorni lavorativi.

Disponibilità da verificare: contatta il Customer Service - Tel: +39 0362 4871

Vantaggi

Custodie di nuova generazione che garantiscono una schermatura a 360° e bassa impedenza
Impiego universale grazie all’alta resistenza alla corrosione e un’elevata protezione dagli agenti esterni.
Riduzione dell’ingombro grazie alle dimensioni compatte.
Cablaggio rapido e funzionale
Adatte per elevati stress meccanici

Applicazione

In ambienti industriali per applicazioni sensibili alle prescrizioni EMC
Per applicazioni fisse e mobili (es. costruzione di macchinari, turbine eoliche)
Macchine per l'edilizia
Costruzione di motori elettrici

Caratteristiche del prodotto

Le custodie EPIC®ULTRA garantiscono il contatto di schermatura e sono adatte a cavi schermati
Connettore maschio compatibile con custodie standard
Resistente alla corrosione secondo DIN EN 6988
Test in nebbia salina secondo IEC 68-2-52 grado di corrosività 2
Test con spray salino secondo DIN EN ISO 9227, metodo NSS, periodo del test di 480 ore

Classificazione ETIM 5

ETIM 5.0 Class-ID: EC000437
Descrizione classe ETIM 5.0 : Custodia per connettore industriale

Classificazione ETIM 6

ETIM 6.0 Class-ID: EC000437
ETIM 6.0 Class-Description: Custodia per connettore industriale

Materiale

Custodia: pressofusione in lega di zinco nichelata
Leva e perni: acciaio zincato
Guarnizione: NBR
Pressacavo
Corpo: ottone nichelato
Inserto: PA
Guarnizione: elastomero speciale

Grado di protezione

IP 68
NEMA 250, UL50E: 12, 4, 4X (chiuso)

Campo di temperatura

da -40°C a +100°C
