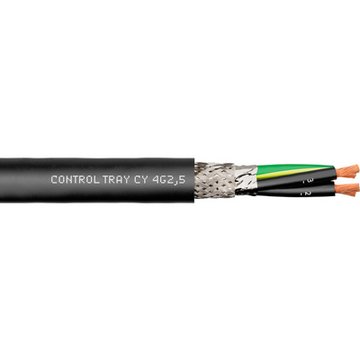

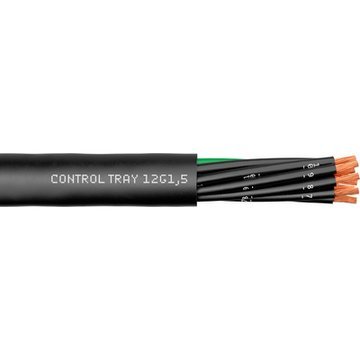

ÖLFLEX® TRAY II CY

Cavo schermato ÖLFLEX® Control 0.6/1kV, UL TC-ER/WTTC/AWM/WET/OIL RES/SUN RES

ÖLFLEX® TRAY II CY: UL TC-ER 600V, AWM 1000V, WET 75°C, SUN/ OIL RES I+II, DIR BUR, CSA AWM I/II A/B FT4, cavo di alimentazione e comando PVC schermato, 0,6/1 kV, Tray Cable - Exposed Run

  • Utilizzo all'esterno in USA
  • Ampia gamma di applicazioni (NFPA 70/NEC), conformità a NFPA 79
  • EMC/schermato

Per esterno Autoestinguente Resistente alle basse temperature Resistenza meccanica Resistente all'olio interferenze Resistente alla torsione Resistente ai raggi UV

CE CSA RU UL C_UL ECOLAB EAC Fire

Codice articolo Numero conduttori e sezione mm² AWG per conduttore Diametro esterno [mm] Peso rame kg/km Peso cavo kg/km Unità di base Prezzo di base
ÖLFLEX® Tray II CY
2218030 3 G 1.0 - 8.2 35,1 119
2218040 4 G 1.0 - 8.8 55,2 137
2218050 5 G 1.0 - 9.4 65,8 149
2218070 7 G 1.0 - 10.1 86,9 193
2218120 12 G 1.0 - 12.9 149,3 330
2218180 18 G 1.0 - 15.7 214,2 438
2218250 25 G 1.0 - 17.7 354,2 574
2216030 3 G 1.5 - 8.9 59,8 144
2216040 4 G 1.5 - 9.6 74,5 173
2216050 5 G 1.5 - 10.3 93,5 189
2216070 7 G 1.5 - 11.3 130,5 246
2216120 12 G 1.5 - 15.1 213,8 426
2216180 18 G 1.5 - 17.3 312,4 515
2216250 25 G 1.5 - 19.6 415,6 708
2214030 3 G 2.5 - 9.8 91,2 180
2214040 4 G 2.5 - 10.7 125,7 223
2214050 5 G 2.5 - 11.6 150,1 268
2214070 7 G 2.5 - 12.5 201,2 327
2214120 12 G 2.5 - 16.9 333,6 595
2214180 18 G 2.5 - 19.5 487,6 784
2214250 25 G 2.5 - 23.3 685,1 1048
2212040 4 G 4.0 - 12.5 186,4 315
2212070 7 G 4.0 - 15.5 310,2 499
2210040 4 G 6.0 - 15.5 271,7 552
2208040 4 G 10.0 - 18.7 438,6 857
2206040 4 G 16.0 - 23.3 699 1208
2204040 4 G 4 28.6 1.296,8 1982
2202040 4 G 2 33.2 1.899,5 2903
Disponibile da 2 a 5 giorni lavorativi.
Disponibile da 6 a 10 giorni lavorativi.
Momentaneamente non disponibile.

Vantaggi

  • Approvazioni "multiple" / per diverse applicazioni e destinazioni d'uso
  • Facile da installare e non servono protezioni, con conseguenti vantaggi sui costi di installazione
  • 75 °C WET Rating + Sunlight Resistant Rating: Utilizzo all’aperto negli USA
  • Schermatura da campi elettromagnetici

Applicazione

  • Macchine industriali; ingegneria meccanica
  • Utilizzo del cavo in canaline / passerelle senza protezione finoi a 600 v in USA, e possibilità di posa libera senza protezione con fissaggio ogni 2 metri (6 piedi)
  • Conformità per l'uso nelle macchine utensili (UL) MTW
  • Conformità per l'uso nelle macchine utensili (UL) MTW
  • USA Wind Turbine Tray Cable (WTTC) for Wind Turbine Generators

Caratteristiche del prodotto

  • Autoestinguente secondo CSA FT4;
    UL Vertical-Tray Flame Test
  • Resistente agli oli secondo UL OIL RES I & II
  • Resistente all’acqua UL 75°C WET Rating
  • Resistente alle radiazioni solari (SUN RES) e all'ozono
  • Adatto alle applicazioni in torsione tipiche in torri eoliche

Riferimenti normativi/approvazioni

  • USA: (UL) TC-ER [E171371], (UL) MTW [E155920], (UL) WTTC [E323700], Submersible Pump (14 - 2 AWG), (UL) PLTC-ER (18 - 12 AWG) [E216027], (UL) ITC-ER (18 - 12 AWG) [E196134], (UL) DP-1 [E233406], UL AWM (18 - 2 AWG) [E100338]
  • UL OIL RES I/ II, 75°C WET, 90°C DRY, SUN RES, DIR BUR, NEC/NFPA 70, NFPA 79
  • CAN: c(UL) CIC/ TC 600V FT4 (< 250 kcmil) [E171371], CSA AWM I/II A/B FT1

Costruzione

  • Fili sottili di rame nudo
  • Isolamento: PVC rivestito con film di nylon
  • Schermatura in foglio di alluminio
  • Schermatura in calza di rame stagnato
  • Guaina esterna in mescola speciale di polimero termoplastico
  • Guaina esterna nera

Classificazione ETIM 5

  • ETIM 5.0 Class-ID: EC000104
  • Descrizione classe ETIM 5.0: cavo di controllo

Classificazione ETIM 6

  • ETIM 6.0 Class-ID: EC000104
  • ETIM 6.0 Class-Description: Cavo di comando

Codice di identificazione dei conduttori

  • Neri con numerazione bianca

Cordatura conduttori

  • Conduttore flessibile in rame

Torsione in WTG (Wind Turbine Generators)

  • TW-0 & TW-2 fare riferimento alla tabella T0

Raggio minimo di curvatura

  • Fissa/movimento occ.: 5/20 x DE*

Tensione Nominale (V)

  • UL/CSA: 600 V (TC, MTW, CIC), WTTC 1000 V
  • UL/CSA: 1000 V (AWM) IEC: U0/U = 600/1000 V

Conduttore di terra

  • G = con conduttore giallo/verde
  • X = senza conduttore giallo/verde

Campo di temperatura

  • -40°C (fissa)/ -25°C (movimento occ.) fino a +90°C (AWM: +105°C)

  • Se non diversamente specificato, tutti i valori indicati del prodotto sono valori nominali. Altri valori come ad es. le tolleranze, se disponibili e rilasciati per la pubblicazione, vengono forniti su richiesta.
  • Confezione: matassa <= 30 kg oppure <= 250 m, in alternativa bobina.
  • Si prega di indicare la dimensione della confezione desiderata (ad es. tamburo 1 x 610 m oppure matasse 8 x 76 m)
  • Le fotografie e disegni non sono in scala e non sono da intendersi come immagini con dettagli realistici dei relativi prodotti.
