ITALIA

H05VV5-F

H05VV5-F (EN 50525-2-51)

Cavo di controllo e comando in PVC, armonizzato H05VVC4V5-K, resistente all'olio, flessibile con conduttori numerati per molteplici applicazioni; HAR: 300/500V

Elevata resistenza agli oli secondo EN 50363-4-1: TM5
Armonizzato (HAR): H05VV5-F
CPR: informazioni su www.lappitalia.it/cpr

Informazioni sul prodotto (PDF)

H05VVC4V5-K 3G1,5

0035730

Cavo di controllo e comando in PVC, armonizzato H05VVC4V5-K, resistente all'olio, schermato, flessibile con conduttori numerati per molteplici applicazioni; HAR: 300/500V

ÖLFLEX 191 3G1,5

0011137

ÖLFLEX® 191 - cavo di comando PVC con UL/CSA AWM, resistente all'olio e flessibile per diverse applicazioni, UL/CSA: 600V

ÖLFLEX 150 CY 4G0,75

0015604

ÖLFLEX® 150 CY - cavo di comando PVC armonizzato H05VVC4V5-K con UL/CSA AWM, resistente all'olio, schermato e flessibile per diverse applicazioni, U0/U: 300/500 V

ÖLFLEX SF 2X1

0027600

ÖLFLEX® SF - cavo di alimentazione PVC armonizzato H05VV-F, super flessibile e con codice colore per diverse applicazioni, particolarmente per apparecchiature portatili, U0/U: 300/500V

ÖLFLEX 191 CY 2X1,0

0011202

ÖLFLEX® 191 CY - cavo di comando PVC con UL/CSA AWM, resistente all'olio, schermato e flessibile per diverse applicazioni, UL/CSA: 600V

ÖLFLEX 150 2X0,5

0015002

ÖLFLEX® 150 - cavo di comando PVC armonizzato H05VV5-F con UL/CSA AWM, resistente all'olio, flessibile e numerato per diverse applicazioni, U0/U: 300/500 V

ÖLFLEX POWER MULTI 3G16AWG

611603

Cavo di collegamento ÖLFLEX^®, Tray TC, Extra-hard usage Flexible Cord STOOW, OIL RES II, DIR. BUR., FT4, IEC 300/500 V, NEC Art 501 Class I Division 1, classe 5 / IEC

OLFLEX-110 FR 2X1 450/750

9101002

Cavo di comando PVC con UL/CSA AWM, resistente all'olio, flessibile per diverse applicazioni, UL/CSA: 1000V, versione anche schermata

ÖLFLEX TRAY II 4G4

221204

ÖLFLEX® TRAY II: UL TC-ER 600V o AWM 1000V, WET 75°C, SUN/ OIL RES I+II, DIR BUR, CSA AWM I/II A/B FT4, cavo di alimentazione e comando PVC, 0,6/1 kV, Tray Cable - Exposed Run

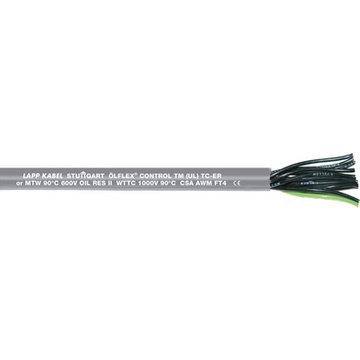

ÖLFLEX CONTROL TM 7G1

281807

ÖLFLEX® CONTROL TM: UL MTW TC-ER CIC WTTC AWM 600V OIL RES I+II WET, CSA AWM I/II A/B FT4, cavo di alimentazione e comando 0,6/1 kV, PVC, Tray Cable - Exposed Run, turbina eolica

ÖLFLEX CONTROL TM CY 4G2,5

281404CY

ÖLFLEX® CONTROL TM CY: UL MTW TC-ER WTTC AWM 600V OIL RES II WET, CSA AWM I/II A/B FT4, cavo di alimentazione PVC schermato, 0,6/1 kV, Tray Cable - Exposed Run, turbina eolica

OLFLEX-110 FR 2X1 450/750

9101002

Cavo di comando PVC con UL/CSA AWM, resistente all'olio, flessibile per diverse applicazioni, UL/CSA: 1000V, versione anche schermata

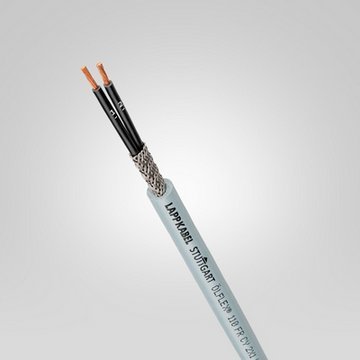

OLFLEX-110 CY FR 4G1,5 450/750

9001504

Cavo di comando PVC con UL/CSA AWM, resistente all'olio, flessibile per diverse applicazioni, UL/CSA: 1000V, versione anche schermata

ÖLFLEX 191 3G1,5

0011137

ÖLFLEX® 191 - cavo di comando PVC con UL/CSA AWM, resistente all'olio e flessibile per diverse applicazioni, UL/CSA: 600V

ÖLFLEX 150 3G1,5

0015303

ÖLFLEX® 150 - cavo di comando PVC armonizzato H05VV5-F con UL/CSA AWM, resistente all'olio, flessibile e numerato per diverse applicazioni, U0/U: 300/500 V

ÖLFLEX 150 2X0,5

0015002

ÖLFLEX® 150 - cavo di comando PVC armonizzato H05VV5-F con UL/CSA AWM, resistente all'olio, flessibile e numerato per diverse applicazioni, U0/U: 300/500 V

OLFLEX-110 FR 12G1 450/750V

9101012

Cavo di comando PVC con UL/CSA AWM, resistente all'olio, flessibile per diverse applicazioni, UL/CSA: 1000V, versione anche schermata

OLFLEX-110 FR 3G1 450/750

9101003

Cavo di comando PVC con UL/CSA AWM, resistente all'olio, flessibile per diverse applicazioni, UL/CSA: 1000V, versione anche schermata

OLFLEX-110 FR 7G1 450/750V

9101007

Cavo di comando PVC con UL/CSA AWM, resistente all'olio, flessibile per diverse applicazioni, UL/CSA: 1000V, versione anche schermata

OLFLEX-110 FR 5G1 450/750V

9101005

Cavo di comando PVC con UL/CSA AWM, resistente all'olio, flessibile per diverse applicazioni, UL/CSA: 1000V, versione anche schermata

ÖLFLEX CHAIN 896 P 4G1,5

1023229

ÖLFLEX® CHAIN 896 P - cavo di alimentazione per utilizzo in catene portacavi in condizioni ambientali gravose con certificazione UL/CSA AWM

ÖLFLEX WIRE MS 1 1X0,5 BK

4180401

ÖLFLEX® WIRE MS 1, power and control cable, PVC single core, UL-recognized/UL AWM style 1007+1569 & CSA AWM I A/B +105 °C/300 V, HAR H05V-K

LiY 1x0,25 BN

4126003S

Cavo di comando LIY, PVC, cavo di connessione intrecciato per dispositivi di telecomunicazione e componenti elettronici, ignifugo, max +70 °C

UNITRONIC FD CY 2x0,34

0027440

UNITRONIC® FD CY: cavo per dati PVC a bassa frequenza, con fili ultrasottili/estremamente flessibili, catena portacavi/energia, altamente flessibile/pieghevole, schermato, ignifugo

UNITRONIC LiYCY (TP) 2x2x0,25

0035800

UNITRONIC® LiYCY (TP): cavo per dati PVC a bassa frequenza con codice DIN 47100 (Maxi TERMI-POINT® 0,34mm²) coppie intrecciate, ignifugo, schermato, strumentazione, controllo

SKINDICHT EKU-M 20X1.5/25X1.5 LGY

52100302

SKINDICHT® EKU-M, accessori per pressacavi metrici con filettatura più grande dei fori filettati presenti

H07V-K 1X1,5 BK

4520011

Cavo di alimentazione e comando H07V-K, AR, PVC, 450/750V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

UNITRONIC LIYCY 7X1

0034807

UNITRONIC® LiYCY: cavo per dati PVC a bassa frequenza con codice DIN 47100 flessibile (Maxi TERMI-POINT® multifilo 0,34mm²) ignifugo, schermato, strumentazione, controllo

SKINTOP DV-M 12

54113000

SKINTOP® DV-M, inserti di tenuta multipli, prevengono la penetrazione di umidità all'interno della custodia, nella versione di protezione di punti di collegamento inutilizzati

SKINDICHT KU-M 25X1.5/20X1.5 LGY

52104474

SKINDICHT® KU-M, riduttori rinforzati con fibre di vetro in poliammide per la massima stabilità meccanica, con filettatura di raccordo metrica

ÖLFLEX CLASSIC FD 810 18G0,5

0026106

ÖLFLEX® CLASSIC FD 810 - cavo di alimentazione e comando per uso versatile nelle catene portacavi

ÖLFLEX® ROBUST 215 C - cavo di comando schermato, resistente ad agenti atmosferici, biopetrolio, detergenti e acqua calda per utilizzo nell'industria alimentare e delle bevande ed impianti di compostaggio

ÖLFLEX WIRE MS 2.1 1X1 BU

4160302

ÖLFLEX® WIRE MS 2.1, power and control cable, PVC single core for field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

SKINDICHT BLK-GL-M 12X1.5 RAL 7035 LGY

52006100

SKINDICHT® BLK-GL-M, tappi di chiusura in poliammide rinforzata con fibre di vetro con elevata stabilità per la chiusura di fori prefilettati

ETHERLINE PN Cat.5e Y 2x2xAWG22

2170891

Cavo Ethernet industriale Cat.5 per installazione fissa, per applicazioni PROFINET tipo A; design 2x2xAWG22/1

ÖLFLEX CLASSIC 110 LT 25G0,75

1120739

ÖLFLEX® CLASSIC 110 LT - cavo di comando PVC, resistente al freddo, flessibile, resistente agli UV, per basse temperature ed esterni, 300/500V, anche per YSLY o YY, freddo polare

ÖLFLEX CLASSIC 100 CY 300/500V 4G0,5

00350033

ÖLFLEX® CLASSIC 100 CY 300/500V - Cavo PVC flessibile, con codice colore e schermato. Cavo di comando per molteplici applicazioni

ÖLFLEX CLASSIC 100 SY 5G0,75

00160253

ÖLFLEX® CLASSIC 100 SY - cavo PVC flessibile, codice colore con calza in fili di acciaio, cavo di alimentazione e comando per diverse applicazioni

ÖLFLEX SERVO 719 CY 4G1,5

1020010

ÖLFLEX® SERVO 719 CY - cavo per servomotori schermato, a bassa capacità per installazione fissa oppure occasionalmente flessibile con certificazione UL/cUL AWM

UNITRONIC ROBUST S/A FD 4x0,34

7038894

Cavi per il cablaggio di sensori/attuatori in ambienti severi. Impiego in catene portacavi, privi di alogeni, da collegare a connettori M8, M12.

SKINTOP® CLICK

ÖLFLEX® 150

Codice articolo	Numero conduttori e sezione mm²	Diametro esterno [mm]	Peso rame kg/km	Peso cavo kg/km
H05VV5-F
0011000	3 G 0.5	5.5 - 7	14,4	62,4
0011104	4 G 0.5	6.2 - 7.9	19,2	68,2
0011001	5 G 0.5	6.8 - 8.6	24	87,1
0011002	7 G 0.5	8.3 - 10.4	33,6	118,7
0011003	12 G 0.5	10.4 - 12.9	58	198
0011004	18 G 0.5	12.3 - 15.3	86,4	266,9
0011005	25 G 0.5	14.8 - 18.3	120	380,4
0011006	34 G 0.5	17.2 - 21.2	163,2	509
0011009	3 G 0.75	6 - 7.6	21,6	75,6
0011204	4 G 0.75	6.6 - 8.3	28,8	83,9
0011010	5 G 0.75	7.4 - 9.3	36	113,3
0011011	7 G 0.75	9 - 11.3	50	145
0011012	12 G 0.75	11 - 13.7	86	244,9
0011013	18 G 0.75	13.2 - 16.4	130	327,7
0011014	25 G 0.75	15.8 - 19.5	180	466,4
0011015	34 G 0.75	18.4 - 22.6	245	626,5
0011241	41 G 0.75	20.1 - 24.7	296	748
0011018	3 G 1.0	6.3 - 8	28,8	89,3
0011304	4 G 1.0	6.9 - 8.7	38,4	98,6
0011019	5 G 1.0	7.8 - 9.8	48	132,1
0011020	7 G 1.0	9.5 - 11.8	67	169,3
0011021	12 G 1.0	11.8 - 14.6	115	285,9
0011022	18 G 1.0	14 - 17.2	173	405,2
0011023	25 G 1.0	16.8 - 20.7	240	569,5
0011024	34 G 1.0	19.6 - 24	326	741,7
0011341	41 G 1.0	21.4 - 26.2	394	886
0011027	3 G 1.5	7.4 - 9.4	43	109,8
0011404	4 G 1.5	8.2 - 10.2	58	140,7
0011028	5 G 1.5	9.1 - 11.4	72	175
0011029	7 G 1.5	11.3 - 14.1	101	224,2
0011030	12 G 1.5	13.8 - 17	173	361,7
0011031	18 G 1.5	16.5 - 20.3	259	518,3
0011032	25 G 1.5	19.8 - 24.3	360	729,9
0011033	34 G 1.5	23.1 - 28.2	490	946,6
0011036	3 G 2.5	9 - 11.2	72	162,4
0011504	4 G 2.5	10.1 - 12.5	96	203,3
0011037	5 G 2.5	11 - 13.7	120	251,1
0011038	7 G 2.5	13.6 - 16.8	168	326
0011039	12 G 2.5	16.8 - 20.6	288	553,3
0011045	14 G 2.5	18.3 - 22.7	336	611
0011040	18 G 2.5	20.2 - 24.8	432	795,2
0011041	25 G 2.5	24.2 - 29.6	600	1.109,6

Disponibile da 2 a 5 giorni lavorativi.

Disponibile da 6 a 10 giorni lavorativi.

Disponibilità da verificare: contatta il Customer Service - Tel: +39 0362 4871

Vantaggi

Elevata accettazione in Europa grazie all'armonizzazione

Applicazione

Ingegneria meccanica
Automazione industriale
Impianti di climatizzazione
Macchine utensili
Impiego prevalente in ambienti asciutti, umidi e bagnati (anche miscele acqua-olio), ma non adatto per utilizzo esterno
Posa fissa con sollecitazione meccanica media o posa mobile non guidata, non ripetitiva in modo continuo senza sollecitazioni a trazione o guida forzata

Caratteristiche del prodotto

Autoestinguente secondo IEC 60332-1-2
Elevata resistenza agli oli secondo EN 50363-4-1: TM5

Riferimenti normativi/approvazioni

EN 50525-2-51

Costruzione

Fili sottili di rame nudo
Isolamento dei conduttori in PVC
Conduttori cordati a strati concentrici
Guaina esterna: PVC, grigio (simile RAL 7001)

Classificazione ETIM 5

ETIM 5.0 Class-ID: EC000104
Descrizione classe ETIM 5.0: cavo di controllo

Classificazione ETIM 6

ETIM 6.0 Class-ID: EC000104
ETIM 6.0 Class-Description: Cavo di comando

Codice di identificazione dei conduttori

Conduttori neri con numerazione bianca secondo VDE 0293-334

Cordatura conduttori

Fili sottili secondo VDE 0295,
Classe 5 / IEC 60228 Cl.5

Raggio minimo di curvatura

Movimento occasionale: 12,5 x diametro esterno
Posa fissa: 4 x diametro esterno

Tensione Nominale (V)

U₀/U: 300/500 V

Tensione di prova

2000 V

Conduttore di terra

G = con conduttore giallo/verde
X = senza conduttore giallo/verde

Campo di temperatura

Movimento occasionale: da -5°C a +70°C
Posa fissa: da -40°C a +70°C

Se non diversamente specificato, tutti i valori indicati del prodotto sono valori nominali. Altri valori come ad es. le tolleranze, se disponibili e rilasciati per la pubblicazione, vengono forniti su richiesta.
Confezione: matassa <= 30 kg oppure <= 250 m, in alternativa bobina.
Si prega di indicare la dimensione della confezione desiderata (ad es. tamburo 1 x 500 m oppure matasse 5 x 100 m)
Trade product
Le fotografie e disegni non sono in scala e non sono da intendersi come immagini con dettagli realistici dei relativi prodotti.
I prezzi sono da intendersi IVA e sovrapprezzi esclusi. Vendita riservata ai clienti commerciali.
