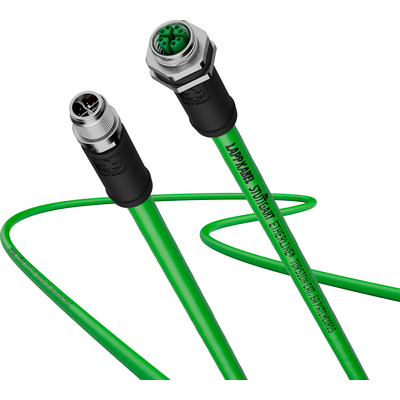

ETHERLINE^® TORSION Cat.6_A M12

Cavi patch precablati Cat.6 A con connettori ad innesto M12 con codifica X per applicazioni di torsione

Patchcord M12/M12, codifica X, Industrial Ethernet Profinet tipo C, Cat.6A 4 coppie, dritto o angolare; PUR, omologazione UL

Ulteriori varianti su richiesta
Basata su 2170481

Informazioni sul prodotto (PDF)

No data available for display

IE-PNC-5-RJ45-0,5-P-2-22-FD-RJ45

2171278

Cordone di connessione Ethernet industriale, Profinet tipo C, Cat.5, connettore RJ45, PUR, per catena portacavi

IE-PNC-5-M12D-S-1-P-2-22-FD-RJ45

2171265

Cordone di connessione Ethernet industriale, Profinet tipo C, Cat.5, connettore M12 su connettore RJ45, PUR, per catena portacavi

IE-6-M12XF-S-1-P-4-26-FD-M12X-S

2172208

Industrial Ethernet patchcord, Cat. 6A, PUR, per catene portacavi

ETHERLINE TORSION Cat.7

2170481

Cavo Ethernet industriale Cat.7 per applicazioni torsionali (±180°); 4 coppie; guaina esterna in PUR con omologazione CMX; struttura 4x2xAWG24/7;PROFINET tipo C

IE-PNC-5-M12D-S-1-P-2-22-FD-M12D-S

2171049

Cordone di connessione Ethernet industriale, Profinet tipo C, M12/M12, con codifica D, diritto o angolare, PUR; con omologazione UL; Cat.5 2coppie

ETHERLINE PN Cat.7 FD P 4x2x24/7AWG

2170487

Cavo Industrial Ethernet Cat.7 per impiego altamente flessibile; 4 coppie; guaina esterna PUR con certificazione UL (CMX), 4x2x24/7AWG, PROFINET tipo C

ETHERLINE FESTOON PN Cat.5e

2170936

Cavo Ethernet industriale Cat.5e per impiego altamente flessibile in festone, PROFINET Type C; struttura 2x2xAWG22/7; certificato UL

ETHERLINE Cat. 6A P FD FC

2170592

Cavo Ethernet AWG 26 per l'impiego dinamico in catene portacavi, Fast Connect.

IE-EC-5-M12D-S-0,5-P-2-26-FD-RJ45

2171750

Cavo patch Ethernet industriale, M12 con codifica D su RJ45, dritto o angolato, guaina PUR, Cat.5 2 coppie

ETHERLINE TORSION P CAT5 AWM 2X2XAWG22

2170888

Cavo Ethernet industriale Cat.5 per applicazioni con sollecitazione di torsione (± 180°); 2 coppie, rivestimento in PUR con omologazione AWM, design 2x2xAWG22/19, per PROFINET

IE-6A-RJ45-1-P-4-26-7-RJ45

2172363

Cavo patch ETHERLINE® Cat.6A Flex

ETHERLINE FD P FC CAT5 2x2xAWG22

2170894

Cavo Ethernet industriale Cat.5 per elevata flessibilità, per applicazioni PROFINET tipo C; design 2x2xAWG22/7; omologazione UL

ETHERLINE Cat.7 FLEX 4x2x26/7

2170934

Cavo Ethernet industriale Cat.7 per impiego flessibile; 4 coppie; guaina esterna in PUR con omologazione UL; struttura 4x2xAWG26/7

ETHERLINE LAN Cat.6A 0,25 BK

24441316

Patchcord Cat.6a per Gigabit Ethernet, priva di alogeni e con approvazione UL. Disponibile in diversi colori e lunghezze

Preparate la vostra rete per il futuro: le esigenze sempre crescenti di trasmissione dei dati ad alte prestazioni richiedono un’espansione costante delle dorsali di rete. Il connettore RJ45 compatibile con la cat. 8.1 è adatto per la trasmissione di segnali ad alta frequenza fino a 2000 MHz e per applicazioni Ethernet fino a 40GBase-T a norma IEEE 802.3bq.

EPIC® DATA RJ45

EPIC® DATA M12X

EPIC® DATA CCR FA

Codice articolo	Descrizione articolo	Numero di coppie e sezione AWG	Length (m)	Peso rame kg/km

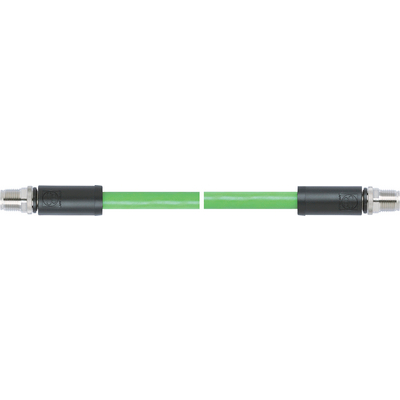

Connettore maschio dritto / Connettore maschio dritto
2172263	IE-6A-M12X-S-0,5-P-4-24-T-M12X-S	4 x 2 x AWG24	0,5	22
2172264	IE-6A-M12X-S-1-P-4-24-T-M12X-S	4 x 2 x AWG24	1	44
2172265	IE-6A-M12X-S-2-P-4-24-T-M12X-S	4 x 2 x AWG24	2	88
2172266	IE-6A-M12X-S-3-P-4-24-T-M12X-S	4 x 2 x AWG24	3	132
2172267	IE-6A-M12X-S-5-P-4-24-T-M12X-S	4 x 2 x AWG24	5	220
2172307	IE-6A-M12X-S-7-P-4-24-T-M12X-S	4 x 2 x AWG24	7	308
2172268	IE-6A-M12X-S-10-P-4-24-T-M12X-S	4 x 2 x AWG24	10	440
2172308	IE-6A-M12X-S-15-P-4-24-T-M12X-S	4 x 2 x AWG24	15	660
2172269	IE-6A-M12X-S-20-P-4-24-T-M12X-S	4 x 2 x AWG24	20	880

Disponibile da 2 a 5 giorni lavorativi.

Disponibile da 6 a 10 giorni lavorativi.

Disponibilità da verificare: contatta il Customer Service - Tel: +39 0362 4871

Vantaggi

Il cavo di collegamento precablato su uno o entrambi i lati consente di risparmiare tempo durante l'installazione e riduce o elimina la possibilità di errori durante l'assemblaggio in loco.
La speciale cordatura dei conduttori consente le rotazioni con angoli di torsione fino a ± 180°/m. Il cavo è testato correttamente per 5 milioni di cicli di torsione.
Protezione ideale dalle interferenze elettromagnetiche grazie alla schermatura a coppie con foglio di alluminio e calza di schermatura in rame come schermatura totale (S/FTP).
Mescola della guaina del conduttore e dell’isolamento del conduttore priva di alogeni per soddisfare speciali requisiti antincendio.
La protezione contro le vibrazioni integrata del connettore lo rende resistente a urti e vibrazioni.

Applicazione

La struttura del cavo consente l'impiego flessibile e in costante movimento con sollecitazioni da torsione all’interno di robot industriali e apparecchi di movimentazione.
Adatto anche per applicazioni di torsione in impianti eolici.
Utilizzabile in ambienti asciutti e umidi.
La guaina esterna in PUR resiste a elevate sollecitazioni meccaniche.
La guaina esterna in PUR poco sensibile ai lubrificanti a base di olio minerale ed è chimicamente resistente

Caratteristiche del prodotto

Conforme ai requisiti secondo CAT.6A, ISO/IEC 11801 e EN 50173
Cavo Industrial Ethernet, 4 coppie, adatto alla torsione

Costruzione

Conduttore a trefolo, 4x2x AWG24/7
S/FTP: schermatura con calza di rame stagnato sul totale e a nastro di alluminio sulle coppie
Guaina esterna in PUR
Colore: verde (simil RAL 6018)

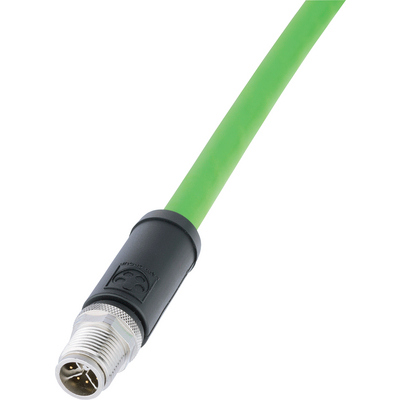

Cavo precablato con connettore M12 codifica X

Classificazione ETIM 5

ETIM 5.0 Class-ID: EC002599
Descrizione classe ETIM 5.0 : Patchcord industriale in rame (twistata)

Raggio minimo di curvatura

Posa mobile: 15 x diametro esterno
Posa fissa: 8 x diametro esterno

Grado di protezione

IP 67

Codifica

M12: standard X

Campo di temperatura

Posa mobile: da -30°C a +70°C
Fixed installation: -30°C to +80°C

Se non diversamente specificato, tutti i valori indicati del prodotto sono valori nominali. Altri valori come ad es. le tolleranze, se disponibili e rilasciati per la pubblicazione, vengono forniti su richiesta.
Su richiesta disponibili anche altre lunghezze o varianti di connettori.
Le fotografie e disegni non sono in scala e non sono da intendersi come immagini con dettagli realistici dei relativi prodotti.
