EPIC® DATA RJ45

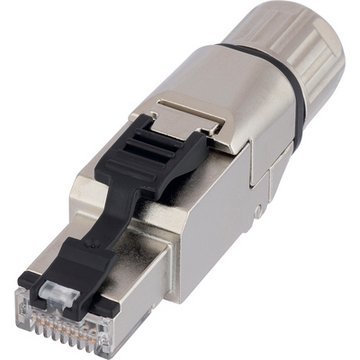

Connettore Ethernet industriale installabile su campo, RJ45, diritto e angolare, IP20, idoneo per la trasmissione di dati a 10 Gbit/s, gestione fili con codifica a colori PROFINET o TIA

Cat.6A secondo ISO / IEC 11801
Ausilio di montaggio con codifica a colori
Installazione senza attrezzi

Informazioni sul prodotto (PDF)

Altri clienti hanno acquistato anche
Correlati e ritenuti interessanti da altri clienti

ED-IE-AX-RJ45-6A-B-68-FC

21700630

Connettore circolare Ethernet industriale installabile su campo IP68 con codifica colori secondo T568B, qualificato per 10 Gigabit

ED-IE-AX-RJ45F-6A-A-FC

21700611

Il modulo RJ45 secondo IEC 60603-7-51 è adatto per Ethernet industriale fino a 10 Gb. La sua custodia è in lega di zinco.

EPIC DATA HS RJ45 F 10G A

21700613

Il supporto da guida DIN, è adatto per l’impiego negli impianti industriali. Il supporto è provvisto di un sistema per il serraggio del cavo fino a 9 mm di diametro.

ED-IE-AXS-6A-B-20-FD-FC

21700655

Connettore Ethernet industriale installabile su campo, RJ45, diritto e angolare, IP20, idoneo per la trasmissione di dati a 10 Gbit/s, gestione fili con codifica a colori PROFINET o TIA

ED-IE-AXS-6A-B-20-FC

21700653

Connettore Ethernet industriale installabile su campo, RJ45, diritto e angolare, IP20, idoneo per la trasmissione di dati a 10 Gbit/s, gestione fili con codifica a colori PROFINET o TIA

ED-IE-AXS-6A-A-20-FC

21700652

Connettore Ethernet industriale installabile su campo, RJ45, diritto e angolare, IP20, idoneo per la trasmissione di dati a 10 Gbit/s, gestione fili con codifica a colori PROFINET o TIA

ED-IE-AXS-5-PN-20-FC

21700651

Connettore Ethernet industriale installabile su campo, RJ45, diritto e angolare, IP20, idoneo per la trasmissione di dati a 10 Gbit/s, gestione fili con codifica a colori PROFINET o TIA

ED-IE-90-6A-PN-20-FC

21700638

Connettore Ethernet industriale installabile su campo, RJ45, diritto e angolare, IP20, idoneo per la trasmissione di dati a 10 Gbit/s, gestione fili con codifica a colori PROFINET o TIA

ED-IE-90-6A-A-20-FC

21700636

Connettore Ethernet industriale installabile su campo, RJ45, diritto e angolare, IP20, idoneo per la trasmissione di dati a 10 Gbit/s, gestione fili con codifica a colori PROFINET o TIA

ED-IE-AX-6A-B-20-FD-FC

21700616

Connettore Ethernet industriale installabile su campo, RJ45, diritto e angolare, IP20, idoneo per la trasmissione di dati a 10 Gbit/s, gestione fili con codifica a colori PROFINET o TIA

ED-IE-AX-5-PN-20-FC

21700605

Connettore Ethernet industriale installabile su campo, RJ45, diritto e angolare, IP20, idoneo per la trasmissione di dati a 10 Gbit/s, gestione fili con codifica a colori PROFINET o TIA

ED-IE-AX-6A-B-20-FC

21700601

Connettore Ethernet industriale installabile su campo, RJ45, diritto e angolare, IP20, idoneo per la trasmissione di dati a 10 Gbit/s, gestione fili con codifica a colori PROFINET o TIA

ED-IE-AX-6A-A-20-FC

21700600

Connettore Ethernet industriale installabile su campo, RJ45, diritto e angolare, IP20, idoneo per la trasmissione di dati a 10 Gbit/s, gestione fili con codifica a colori PROFINET o TIA

ED-IE-90-6A-A-20-FD-FC

21700639

Connettore Ethernet industriale installabile su campo, RJ45, diritto e angolare, IP20, idoneo per la trasmissione di dati a 10 Gbit/s, gestione fili con codifica a colori PROFINET o TIA

ED-IE-90-6A-B-20-FC

21700637

Connettore Ethernet industriale installabile su campo, RJ45, diritto e angolare, IP20, idoneo per la trasmissione di dati a 10 Gbit/s, gestione fili con codifica a colori PROFINET o TIA

ED-IE-90-6A-B-20-FD-FC

21700640

Connettore Ethernet industriale installabile su campo, RJ45, diritto e angolare, IP20, idoneo per la trasmissione di dati a 10 Gbit/s, gestione fili con codifica a colori PROFINET o TIA

ED-IE-AX-6A-A-20-FD-FC

21700615

Connettore Ethernet industriale installabile su campo, RJ45, diritto e angolare, IP20, idoneo per la trasmissione di dati a 10 Gbit/s, gestione fili con codifica a colori PROFINET o TIA

ED-IE-RJ45F-6A-B-68-FC

21700632

Connettore circolare Ethernet industriale installabile su campo IP68 con codifica colori secondo T568B, qualificato per 10 Gigabit

ED-IE-AX-RJ45-6A-B-68-FC

21700630

Connettore circolare Ethernet industriale installabile su campo IP68 con codifica colori secondo T568B, qualificato per 10 Gigabit

ED-IE-AX-RJ45-AC-DC

21700631

Connettore circolare Ethernet industriale installabile su campo IP68 con codifica colori secondo T568B, qualificato per 10 Gigabit

ETHERLINE H CAT.5e4X2XAWG24/1

2170296

Cavo Ethernet industriale Cat.5e per installazione fissa; materiale guaina esterna privo di alogeni o PUR (omologazione AWM), design 2 o 4 x2xAWG24/1

ETHERLINE PN Cat.5e Y 2x2xAWG22

2170891

Cavo Ethernet industriale Cat.5 per installazione fissa, per applicazioni PROFINET tipo A; design 2x2xAWG22/1

ETHERLINE P EC FD Cat.5e

2170433

Il cavo schermato è idoneo ad un uso flessibile in condizioni industriali gravose. Può essere utilizzato per il collegamento interno di dispositivi in quadri elettrici.

ED-IE-AX-M12D-5-PN-67-FC

21700647

Connettore Ethernet industriale, M12 con codifica D, per cavi Cat.5 a 4 fili fino a 100 MBit/s, con codice colore Ethernet o Profinet

SKINTOP ST PG 7 RAL 7001 SGY

53015000

SKINTOP® ST, pressacavo in poliammide con resistenza all'olio incrementata con intervalli di serraggio variabili, protezione antivibrazione permanente e scarico della trazione

ÖLFLEX CLASSIC 130 H BK 0,6/1 kV 5G16

1123443

ÖLFLEX® CLASSIC 130 H BK 0,6/1 kV - cavo di alimentazione e comando UL AWM Style 21156, classe conduttore 5, privo di alogeni/altamente ignifugo, edifici pubblici, esterni

ETHERLINE FD P CAT5e 4X2XAWG26

2170489

Cavo Ethernet industriale Cat.5e per elevata flessibilità; materiale guaina esterna PUR (omologazione AWM), design 2 o 4 x2xAWG26/19

ETHERLINE FD P CAT.6 4X2XAWG26

2170488

Cavo Ethernet industriale Cat.6 per elevata flessibilità; materiale guaina esterna PUR (omologazione UL), design 4 x2xAWG26/19

UNITRONIC FD CP plus A 10X0,25

11139613

UNITRONIC® FD CP plus A - Cavo dati PUR schermato, altamente flessibile, a bassa capacità per catene portacavi, AWM-Recognized da UL per USA e Canada

ETHERLINE Cat. 6A FL09YBC11Y 4x2x0,22sn

2170581

Cavo Ethernet industriale con rivestimento PUR privo di alogeni, collaudato in conf. a ECE-R 118.01, progettato in conf. ai requisiti ISO 6722, cavi da Cat.5e a Cat.7

ETHERLINE P Flex CAT.5e 4X2XAWG26/7

2170300

Cavo Ethernet industriale Cat.5e per uso flessibile; materiale guaina esterna privo di alogeni o PUR (omologazione AWM), design 2 o 4 x2xAWG26/7

ÖLFLEX CLASSIC 100 300/500V 3G1,5

00100644

ÖLFLEX® CLASSIC 100 - Cavo in PVC flessibile, con codifica dei conduttori a colori. Cavo di controllo per molteplici applicazioni, 300/500V, anche per YSLY o YY

ETHERLINE Cat. 6A Y

2170464

Cavo Ethernet industriale Cat.6A per installazione fissa; privo di alogeni, guaina esterna in PVC o PUR, design 4x2xAWG22/1

ÖLFLEX 191 3G1,5

0011137

ÖLFLEX® 191 - cavo di comando PVC con UL/CSA AWM, resistente all'olio e flessibile per diverse applicazioni, UL/CSA: 600V

INSERTO MCR 6 S MASCHIO 2 MODULI

10381000

I diversi tipi di sistemi a telaio modulari possono essere utilizzati in un’unica custodia. I telai a spina devono essere utilizzati sempre con contatti maschio.

UNITRONIC LiYCY A 12X24AWG/7

0044662

UNITRONIC® LiYCY A: cavo per dati PVC a bassa frequenza, DIN 47100, UL CSA AWM, flessibile (Maxi TERMI-POINT® multifilo 0,34mm²) schermato, ignifugo, strumentazione e controllo

UNITRONIC BUS ASI LD FD P YE 2x2,5

2170317

Comunicazione per livello sensori/attuatori. Privo di alogeni (PUR), omologazione UL, resistente all'olio (TPE). Intervallo di temperatura da -40°C a +105°C (TPE)

ÖLFLEX CHAIN 809 18G0,5

1026706

ÖLFLEX® CHAIN 809 - cavo di alimentazione e comando per uso versatile in catene portacavi con certificazione UL/cUL AWM

ÖLFLEX CLASSIC 110 Orange 3G1,5

0019711

ÖLFLEX® CLASSIC 110 ORANGE - cavo di comando PVC, flessibile e fili arancioni numerati, concepito per scopi di avvertenza e circuiti esclusi, anche per YSLY o YY

ÖLFLEX 150 2X0,5

0015002

ÖLFLEX® 150 - cavo di comando PVC armonizzato H05VV5-F con UL/CSA AWM, resistente all'olio, flessibile e numerato per diverse applicazioni, U0/U: 300/500 V

Codice articolo	Design	Descrizione articolo	Min. diametro esterno (mm)	Max. diametro esterno (mm)	Minimo diametro del conduttore in mm	Max. diametro conduttore incluso isolamento	AWG rigido	AWG 7-fili	AWG 19-fili
Codifica colore PROFINET (2 coppie)
21700605	Dritto, a scatto	ED-IE-AX-5-PN-20-FC	5	9	1	1,6	24 - 22	27 - 22	22*
21700651	Diritto, avvitato	ED-IE-AXS-5-PN-20-FC	5,5	10	1	1,6	24 - 22	27 - 22	22*
21700638	Angolato, avvitato	ED-IE-90-6A-PN-20-FC	5,5	10	1	1,6	24 - 22	27 - 22	22*
EIA/TIA 568A Codifica colore
21700600	Dritto, a scatto	ED-IE-AX-6A-A-20-FC	5	9	1	1,6	24 - 22	27 - 22	-
21700652	Diritto, avvitato	ED-IE-AXS-6A-A-20-FC	5,5	10	1	1,6	24 - 22	27 - 22	-
21700636	Angolato, avvitato	ED-IE-90-6A-A-20-FC	5,5	10	1	1,6	24 - 22	27 - 22	-
EIA/TIA 568B Codifica colore
21700601	Dritto, a scatto	ED-IE-AX-6A-B-20-FC	5	9	1	1,6	24 - 22	27 - 22	-
21700653	Diritto, avvitato	ED-IE-AXS-6A-B-20-FC	5,5	10	1	1,6	24 - 22	27 - 22	-
21700637	Angolato, avvitato	ED-IE-90-6A-B-20-FC	5,5	10	1	1,6	24 - 22	27 - 22	-
Codifica colore secondo EIA/TIA 568A per sezioni cavo ridotte
21700615	Dritto, a scatto	ED-IE-AX-6_A-A-20-FD-FC	5	9	0,85	1,1	26 - 24	27 - 24	26*
21700654	Diritto, avvitato	ED-IE-AXS-6A-A-20-FD-FC	5,5	10	0,85	1,1	26 - 24	27 - 24	26*
21700639	Angolato, avvitato	ED-IE-90-6A-A-20-FD-FC	5,5	10	0,85	1,1	26 - 24	27 - 24	26*
Codifica colore secondo EIA/TIA 568B per sezioni cavo ridotte
21700616	Dritto, a scatto	ED-IE-AX-6_A-B-20-FD-FC	5	9	0,85	1,1	26 - 24	27 - 24	26*
21700655	Diritto, avvitato	-	5,5	10	0,85	1,1	26 - 24	27 - 24	26*
21700640	Angolato, avvitato	ED-IE-90-6A-B-20-FD-FC	5,5	10	0,85	1,1	26 - 24	27 - 24	26*

Disponibile da 2 a 5 giorni lavorativi.

Disponibile da 6 a 10 giorni lavorativi.

Disponibilità da verificare: contatta il Customer Service - Tel: +39 0362 4871

Caratteristiche del prodotto

Connettore Ethernet industriale RJ45 cablabile in campo
Idoneo per 10BASE-T / 100BASE-T / 1000BASE-T / 10GBASE-T
Custodia: pressofusione di zinco, grigia
Possibilità di realizzare 4 uscite cavi angolari diverse
Adatto per l'impiego nel settore industriale

Riferimenti normativi/approvazioni

Cat.6_A conf. ISO/IEC 11801
RJ45 conforme a IEC 60603-7-51
UL-listed (E-File E353543)

Classificazione ETIM 5

ETIM 5.0 Class-ID: EC001121
Descrizione classe ETIM 5.0 : Connettore modulare

Classificazione ETIM 6

ETIM 6.0 Class-ID: EC001121
ETIM 6.0 Class-Description: Connettore modulare

Grado di protezione

IP 20

Campo di temperatura (esercizio)

da - 40° C a + 85°C

Le fotografie e disegni non sono in scala e non sono da intendersi come immagini con dettagli realistici dei relativi prodotti.
I prezzi sono da intendersi IVA e sovrapprezzi esclusi. Vendita riservata ai clienti commerciali.
*In caso di conduttori a 19 fili è necessaria un'approvazione del cavo da parte della ditta U.I. Lapp GmbH
Cavi approvati: 2170289 & 2170489 ETHERLINE® Cat.5e FD; CE217489 ETHERLINE® Cat.5 FD BK; 2170488 ETHERLINE® Cat.6 FD, 2170888 ETHERLINE® TORSION CAT5
