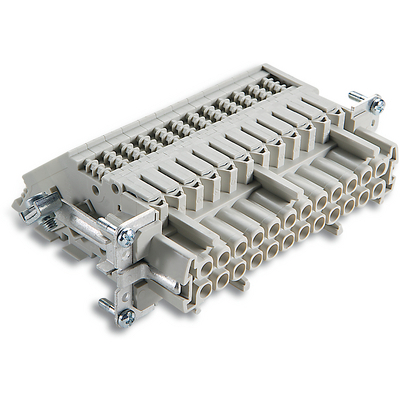

EPIC® TB-H-BE 24

Per un cablaggio comodo e chiaro nel quadro elettrico. Montaggio nella base da pannello.

La matrice standard può essere collegata a matrici maschio H-BE in custodie ed è idonea per l’impiego in quadri elettrici e nella costruzione di macchinari ed impianti.

  • Connettore per quadro elettrico
  • Versioni a 6 e 10 contatti disponibili online

CSA RU EAC

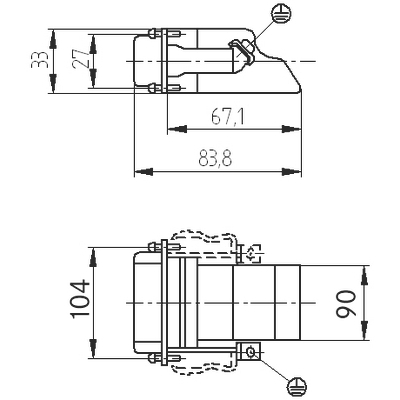

Codice articolo Descrizione articolo Tipo di contatto Fissaggio su lato Numero di contatti operativi Pezzi / confezione Unità di base Prezzo di base
Inserto 24 poli
70317100
TB-H-BE 24 BRE femmina destro 1 - 24 10
70316100
TB-H-BE 24 BLI femmina sinistro 1 - 24 10
Disponibile da 2 a 5 giorni lavorativi.
Disponibile da 6 a 10 giorni lavorativi.
Momentaneamente non disponibile.

Vantaggi

  • Sono costruiti con la stessa tecnologia degli inserti standard H-BE e trovano impiego all'interno dei quadri elettrici
  • Vanno utilizzati in accoppiamento con inserti maschio H-BE e le rispettive custodie volanti
  • ESEMPIO: Fissaggio laterale = "sinistro" significa che il montaggio dell'inserto deve essere fatto sulla parete sinistra del quadro elettrico. In questa condizione il conduttore di terra (PE) e il PIN 1, si trovano in alto

Applicazione

  • Costruzione di quadri elettrici
  • Impianti industriali

Classificazione ETIM 5

  • ETIM 5.0 Class-ID: EC000438
  • Descrizione classe ETIM 5.0 : Inserto per connettori industriali

Classificazione ETIM 6

  • ETIM 6.0 Class-ID: EC000438
  • ETIM 6.0 Class-Description: Inserto porta contatti per connettore industriale

Tensione Nominale (V)

  • IEC: 500 V
    UL: 600 V
    CSA: 600 V

Tensione di prova

  • 6 kV

Corrente nominale (A)

  • CSA: 16 A
    IEC: 16 A
    UL: 16 A

Grado di inquinamento

  • 3

Contatti

  • lega di rame, argentati

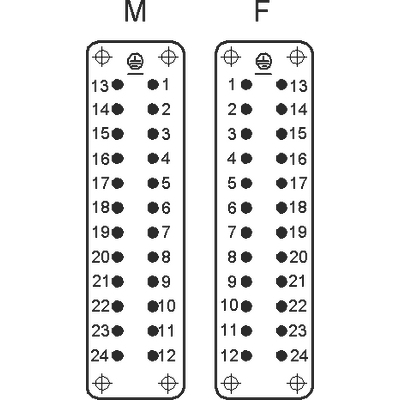

Numero di contatti

  • 24 + PE

Tipologia del contatto

  • A vite: 0.5 - 4.0 mm²

Lunghezza di spelatura (mm)

  • 13

Cicli di innesto

  • 200

Testato VDE

  • Testato UL:
    UL File Number: E75770

Campo di temperatura

  • da -40 °C a +100 °C , per brevi periodi fino a +125 ° C
