SILVYN® LGES-M

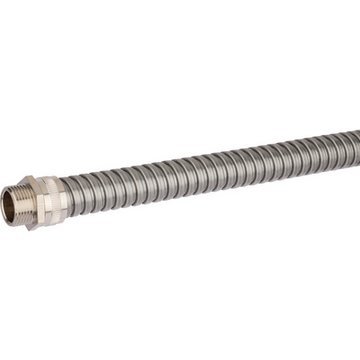

SILVYN® LGES-M è un raccordo per tubo girevole in acciaio inox a passo metrico per applicazioni con movimento torsionale

Parte superiore girevole con manicotto interno integrato

Resistente al calore Resistente alle basse temperature Resistente alla corrosione Resistenza meccanica Ingombri ridotti Robusto

CE

Codice articolo Filettatura metrica Misura della chiave SW mm Lunghezza totale mm Lunghezza filettatura D (mm) Adatto a SILVYN® SSU / SSUE Pezzi / confezione Unità di base Prezzo di base
SILVYN®LGES-M (Ottone nichelato)
55503489
12 x 1,5 13 30 8 10 10
55503490
16 x 1,5 17 32,2 8 12 10
55503491
16 x 1,5 20 34,2 10 16 10
55503492
20 x 1,5 22 34,2 10 16 10
55503493
20 x 1,5 24 35,5 10 20 10
55503494
25 x 1,5 29 43,7 12 25 10
55503495
32 x 1,5 37 48 13 32 2
55503496
40 x 1,5 48 51,2 14 40 2
55503497
50 x 1,5 58 54,2 15 50 1
55503498
63 x 1,5 70 63,2 18 63 1
SILVYN®LGES-M (Acciaio inox)
55503210
12 x 1,5 14 30,2 8 10 1
55503211
16 x 1,5 19 35,5 8 12 1
55503212
16 x 1,5 19 35,5 10 16 1
55503213
20 x 1,5 24 38,5 10 20 1
55503214
25 x 1,5 29 41,5 10 25 1
55503215
32 x 1,5 38 49 13 32 1
Disponibile da 2 a 5 giorni lavorativi.
Disponibile da 6 a 10 giorni lavorativi.
Momentaneamente non disponibile.

Vantaggi

  • Per applicazioni girevoli
  • Elevata resistenza a trazione
  • Salvaspazio

Applicazione

  • Adatto alle seguenti guaine:
  • SILVYN® SSU / SSUE
  • Per ambienti con elevate sollecitazioni meccaniche

Costruzione

  • Filettatura di raccordo metrica
  • Corpo con profilo esagonale e elemento centrale girevole
  • Dado di bloccaggio

Classificazione ETIM 5

  • ETIM 5.0 Class-ID: EC001180
  • Descrizione classe ETIM 5.0 : Manicotto metallico a vite per guaine

Classificazione ETIM 6

  • ETIM 6.0 Class-ID: EC001180
  • Descrizione classe ETIM 5.0/6.0: Pressaguaina in metallo per flessibile di protezione

Certificazioni

  • IEC EN 61386-23

Materiale

  • Ottone, nichelato
  • Acciaio inossidabile AISI 316

Grado di protezione

  • IP 40

Campo di temperatura

  • da -100°C a +400°C
