SILVYN® MPC 90° M

SILVYN® MPC 90° M - raccordo per tubo per l'utilizzo combinato con SILVYN® EL/ELU/ELO/ELT

Informazioni sul prodotto (PDF)

SILVYN MPC M20 / 20 BK

55502463

SILVYN® MPC-M - raccordo per tubo per l'utilizzo combinato con SILVYN® EL/ELU/ELO/ELT

SILVYN MPC M20 / 20 BK

55502463

SILVYN® MPC-M - raccordo per tubo per l'utilizzo combinato con SILVYN® EL/ELU/ELO/ELT

SILVYN MPC PG21 GY

55502452

SILVYN® MPC - raccordo per tubo per l'utilizzo combinato con SILVYN® EL/ELU/ELO/ELT

SILVYN MPC 90° PG 13 GY

55502371

SILVYN® MPC 90° - raccordo per tubo per l'utilizzo combinato con SILVYN® EL/ELU/ELO/ELT

SILVYN MPC 45° M20X1.5 / 16 BK

55502431

SILVYN® MPC 45° M - raccordo per tubo per l'utilizzo combinato con SILVYN® EL/ELU/ELO/ELT

SILVYN MPC 45° M25X1.5 / 25 GY

55502437

SILVYN® MPC 45° M - raccordo per tubo per l'utilizzo combinato con SILVYN® EL/ELU/ELO/ELT

SILVYN MPC 45° M20X1.5 / 20 GY

55502436

SILVYN® MPC 45° M - raccordo per tubo per l'utilizzo combinato con SILVYN® EL/ELU/ELO/ELT

SILVYN MPC 45° M32X1.5 / 32 GY

55502438

SILVYN® MPC 45° M - raccordo per tubo per l'utilizzo combinato con SILVYN® EL/ELU/ELO/ELT

SILVYN MPC 90° M 20X1.5 / 20 GY

55502366

SILVYN® MPC 90° M - raccordo per tubo per l'utilizzo combinato con SILVYN® EL/ELU/ELO/ELT

SILVYN MPC 90° M 40X1.5 / 40 GY

55502369

SILVYN® MPC 90° M - raccordo per tubo per l'utilizzo combinato con SILVYN® EL/ELU/ELO/ELT

SILVYN MPC 90° M 25X1.5 / 25 GY

55502367

SILVYN® MPC 90° M - raccordo per tubo per l'utilizzo combinato con SILVYN® EL/ELU/ELO/ELT

SILVYN MPC 90° M 20X1.5 / 20 BK

55502482

SILVYN® MPC 90° M - raccordo per tubo per l'utilizzo combinato con SILVYN® EL/ELU/ELO/ELT

SILVYN MPC 90° M 16X1.5 / 16 BK

55502480

SILVYN® MPC 90° M - raccordo per tubo per l'utilizzo combinato con SILVYN® EL/ELU/ELO/ELT

SILVYN MPC 90° M 32X1.5 / 32 BK

55502484

SILVYN® MPC 90° M - raccordo per tubo per l'utilizzo combinato con SILVYN® EL/ELU/ELO/ELT

SILVYN MPC 90° M 16X1.5 / 16 GY

55502458

SILVYN® MPC 90° M - raccordo per tubo per l'utilizzo combinato con SILVYN® EL/ELU/ELO/ELT

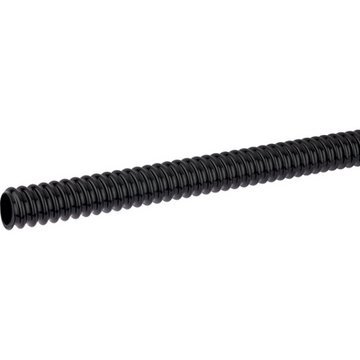

SILVYN EL 10.0X14.5 SGY 30M

61747360

SILVYN® EL - tubo di protezione a spirale in plastica con spirale in PVC duro e in diverse forme

SILVYN EL SMOOTH 10.0X14.2 GY 30M

61747361

SILVYN® EL - tubo di protezione a spirale in plastica con spirale in PVC duro e in diverse forme

SILVYN EL 12.0X16.5 SGY 30M

61747370

SILVYN® EL - tubo di protezione a spirale in plastica con spirale in PVC duro e in diverse forme

SILVYN EL SMOOTH 16.0X21.1 GY 30M

61747381

SILVYN® EL - tubo di protezione a spirale in plastica con spirale in PVC duro e in diverse forme

SILVYN EL 16.0X21.0 SGY 30M

61747380

SILVYN® EL - tubo di protezione a spirale in plastica con spirale in PVC duro e in diverse forme

SILVYN E-KIT OG

61737407

SILVYN® E-KIT

SILVYN LGF-2-M 12X1.5

55501981

SILVYN® LGF-2-M è un raccordo per tubo in ottone nichelato per l'utilizzo in installazioni fisse

UNITRONIC BUS PB 1X2X0,64

2170220

Vari cavi bus per PROFIBUS-DP, -FMS e FIP. Es. disponibile la versione Fast Connect e priva di alogeni.

UNITRONIC BUS PB 1X2X0,64

2170220

Vari cavi bus per PROFIBUS-DP, -FMS e FIP. Es. disponibile la versione Fast Connect e priva di alogeni.

ÖLFLEX WIRE MS 2.1 1X1 BU

4160302

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX WIRE MS 2.1 1X1 BU

4160302

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ETHERLINE Y CAT.5e BK 2x2xAWG22/7

2170901

Cavo Industrial Ethernet cat.5 per applicazioni speciali, conforme PROFINET Type C; 2x2xAWG22/7, guaina in PVC

ETHERLINE FD P CAT5e 4X2XAWG26

2170489

Cavo Ethernet industriale Cat.5e per elevata flessibilità; materiale guaina esterna PUR (omologazione AWM), design 2 o 4 x2xAWG26/19

ETHERLINE FD P CAT5e 4X2XAWG26

2170489

Cavo Ethernet industriale Cat.5e per elevata flessibilità; materiale guaina esterna PUR (omologazione AWM), design 2 o 4 x2xAWG26/19

H05V-K 1X1 DBU

4510143

Cavo di alimentazione e comando H05V-K, AR, PVC, 300/500V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

H05V-K 1X1 DBU

4510143

Cavo di alimentazione e comando H05V-K, AR, PVC, 300/500V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

ÖLFLEX WIRE MS 2.1 1X2,5 BK

4160501

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

UNITRONIC BUS PB FC 1X2X0,64

2170820

Vari cavi bus per PROFIBUS-DP, -FMS e FIP. Es. disponibile la versione Fast Connect e priva di alogeni.

H05V-K 1X0,5 DBU

4510141

Cavo di alimentazione e comando H05V-K, AR, PVC, 300/500V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

ÖLFLEX WIRE MS 2.1 1X1 WHBU

4160344

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX WIRE MS 2.1 1X0,75 DBU

4160214

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX WIRE MS 2.1 1X1,5 WHBU

4160444

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX CLASSIC 110 3G0,5

1119003

ÖLFLEX® CLASSIC 110 - cavo di comando PVC, registrato VDE, resistente all'olio e flessibile per diverse applicazioni, 300/500V, anche per YSLY o YY

ÖLFLEX CLASSIC 110 3G0,5

1119003

ÖLFLEX® CLASSIC 110 - cavo di comando PVC, registrato VDE, resistente all'olio e flessibile per diverse applicazioni, 300/500V, anche per YSLY o YY

ÖLFLEX CLASSIC 110 3G2,5

1119403

ÖLFLEX® CLASSIC 110 - cavo di comando PVC, registrato VDE, resistente all'olio e flessibile per diverse applicazioni, 300/500V, anche per YSLY o YY

Codice articolo	Filettatura metrica	Passaggio Utile Ø L (mm)	Adatto a SILVYN® SI	Adatto a SILVYN® SP/SP-PU	Adatto a SILVYN®EL/ELU/ELO/ELT/ELR	Pezzi / confezione
SILVYN® MPC 90° M grigio
55502458	16 x 1,5	10,5	13 x 16	12 x 16	16	10
55502459	20 x 1,5/1	10,5	13 x 16	12 x 16	16	10
55502366	20 x 1,5/2	14,5	-	16 x 20	20	10
55502367	25 x 1,5	19	-	22 x 27	25	10
55502368	32 x 1,5	24,5	-	-	32	10
55502369	40 x 1,5	33	-	-	40	2
SILVYN® MPC 90° M nero
55502480	16 x 1,5	10,5	13 x 16	12 x 16	16	10
55502481	20 x 1,5/1	10,5	13 x 16	12 x 16	16	10
55502482	20 x 1,5/2	14,5	-	16 x 20	20	10
55502483	25 x 1,5	19	-	22 x 27	25	10
55502484	32 x 1,5	24,5	-	-	32	10
55502485	40 x 1,5	33	-	-	40	2

Disponibile da 2 a 5 giorni lavorativi.

Disponibile da 6 a 10 giorni lavorativi.

Disponibilità da verificare: contatta il Customer Service - Tel: +39 0362 4871

Vantaggi

Universali
Montaggio semplice e rapido
Curva a 90° per una facile installazione

Applicazione

Adatto alle seguenti guaine:
SILVYN® EL/ELU/ELO/ELT/ELR (guaine corrugate e lisce)

Caratteristiche del prodotto

Protezione antipolvere
Protezione dall'umidità
Garantisce un'elevata resistenza alla trazione e protezione meccanica

Norm references / Approvals

UL file number E308201

Costruzione

Filettatura di raccordo metrica
L'angolo di 90° con innesto della guaina integrato

Note

Le versioni con filetto PG sono reperibili nel catalogo online

Classificazione ETIM 5

ETIM 5.0 Class-ID: EC001178
Descrizione classe ETIM 5.0 : Manicotto a vite per guaine plastiche

Classificazione ETIM 6

ETIM 6.0 Class-ID: EC001178
ETIM 6.0 Class-Description: Pressacavi in plastica per flessibile di protezione

Certificazioni

Colore standard

Nero, RAL 9005, resistente ai raggi UV
Grigio RAL 7001

Materiale

PA66
Privo di alogeni

Grado di protezione

IP 65 con guaine elicoidaliIP 67 + IP 68 (2 bar) con guaine lisce

Campo di temperatura

da -40°C a +120°C

Le fotografie e disegni non sono in scala e non sono da intendersi come immagini con dettagli realistici dei relativi prodotti.
