SILVYN® ELÖ

SILVYN® ELÖ - tubo di protezione a spirale in plastica con spirale in PVC duro e in diverse forme

Buona resistenza chimica Tempo di montaggio Resistente all'olio

CE cRUus

Codice articolo Grandezza nominale Ø interno x Ø esterno mm Raggio di curvatura min (mm) Adatto a SILVYN® MPC-M/MPC 90°M Adatto a SILVYN® MPC Adatto a SILVYN® MPC 90° Matassa m Unità di base Prezzo di base
SILVYN® ELÖ
61751610
12 10 x 14.5 25 16/1 9 9 30
61751620
16 12 x 16.5 25 16/2 , 20/1 11 , 13,5/1 11 , 13,5/1 30
61751630
20 16 x 21 35 20/2 13,5/2 , 16 13,5/2 , 16 30
61751640
25 22 x 27.5 45 25 x 1,5 21 21 30
61751650
30 25 x 30.5 55 32/1 21 21 30
61751660
32 28 x 33.5 60 32/2 29/2 29/2 30
61751670
40 35 x 41 80 40 x 1,5 36 36 30
61751680
50 40 x 46.4 105 50 x 1,5 42 - 30
61751690
63 50 x 57 120 63 x 1,5 48 - 30

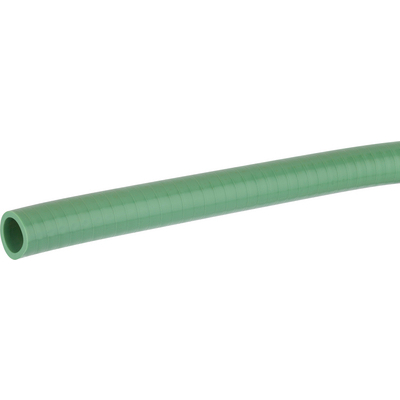

SILVYN® ELO liscia
61751611
12 10 x 14.2 50 - - - 30
61751621
16 12 x 17.8 50 16/2 , 20/1 11 , 13,5/1 11 , 13,5/1 30
61751631
20 16 x 21.1 70 20/2 13,5/2 , 16 13,5/2 , 16 30
61751641
25 21 x 26.4 90 25x1,5 21 21 30
61751661
32 26.5 x 33.1 140 32/2 29/2 29/2 30
61751671
40 35.4 x 41.8 190 40 x 1,5 36 36 30
61751681
50 40 x 47.9 240 50 x 1,5 42 - 30
61751691
63 51.3 x 59.7 270 63 x 1,5 48 - 30
Disponibile da 2 a 5 giorni lavorativi.
Disponibile da 6 a 10 giorni lavorativi.
Momentaneamente non disponibile.

Vantaggi

  • Resistente a grassi, refrigeranti, oli e in particolare all'olio di prova ASTM2
  • Facile inserimento di cavi e conduttori grazie alla parte interna liscia
  • Flessibile
  • Resistente allo schiacciamento
  • Con SILVYN® MPC/MPC-M è un sistema di isolamento completo

Applicazione

  • Ingegneria meccanica
  • Macchine utensili
  • Costruzione di macchine automatiche
  • Applicazioni con presenza di agenti chimici

Caratteristiche del prodotto

  • Resistente agli oli
  • Flessibile
  • Parete interna liscia
  • Resistente alla deformazione

Riferimenti normativi/approvazioni

  • UL file number E308201

Costruzione

  • Spirale integrata in PVC rigido
  • Guaina in PVC morbida

Note

  • La versione liscia non è certificata UL

Classificazione ETIM 5

  • ETIM 5.0 Class-ID: EC001177
  • Descrizione classe ETIM 5.0 : Guaina plastica

Classificazione ETIM 6

  • ETIM 6.0 Class-ID: EC001177
  • ETIM 6.0 Class-Description: Flessibile di protezione in plastica

Certificazioni

  • IEC EN 61386-23

Colore standard

  • Verde (RAL 6001)

Materiale

  • Speciale guaina in PVC flessibile con spirale in PVC rigido

Campo di temperatura

  • da -20°C a +70°C
