Energie Rinnovabili – Fotovoltaico

La transizione verso fonti energetiche sostenibili ha un’importanza cruciale per ridurre l’inquinamento atmosferico e tra le varie fonti di energia sostenibili, quella solare riveste un ruolo molto importante. I cavi e i componenti impiegati all'interno dei sistemi fotovoltaici giocano un ruolo di primo piano, garantendo il corretto flusso di elettricità generata dai pannelli solari verso le reti di distribuzione o i sistemi di stoccaggio.

Quando si tratta di investire in sistemi fotovoltaici, la scelta dei componenti giusti è cruciale. I prodotti LAPP offrono numerosi vantaggi: durata, affidabilità, efficienza e prestazioni. La qualità dei materiali utilizzati, unita all'attenzione per i dettagli nella progettazione e nella produzione, rende i prodotti LAPP la scelta ideale per chi cerca soluzioni di alto livello nel settore fotovoltaico.

I cavi, connettori, pressacavi e tutti gli accessori, per poter essere utilizzati in ambiente esterno per lunghi periodi di tempo, devono essere costruiti in modo tale da resistere alle condizioni più gravose, tra cui vento, pioggia, sole e variazioni di temperatura.

I cavi per fotovoltaico in particolare devono avere una guaina resistente e duratura, realizzata con materiali idonei e testati secondo i principali standard, come la EN 50618.

I principali componenti in un impianto fotovoltaico sono i cavi di collegamento dei pannelli fotovoltaici, o cavi solari. Sono cavi monoconduttori specifici per l’utilizzo in sistemi fotovoltaici.

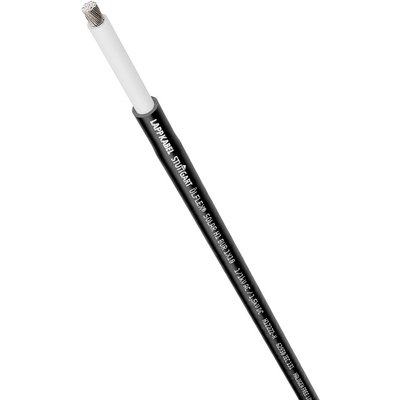

​​​​H1Z2Z2-K, versione migliorata (P/N 1023760)

• Per tensioni di sistema in corrente continua fino ad un massimo di 1800 V_dc.
• Conforme allo standard EN 50618 “Cavi elettrici per impianti fotovoltaici”
• Testato a temperature estreme di caldo e freddo
• Approvato per l’interramento diretto secondo UL 854
• Adatto per immersione permanente grazie al grado AD8
• Classe CPR Dca-s2,d2,a1 sec. Construction Product Regulation (EU) no. 305/2011
• Sezione del conduttore da 4 mm², 6 mm² e 10 mm²

Vai al catalogo

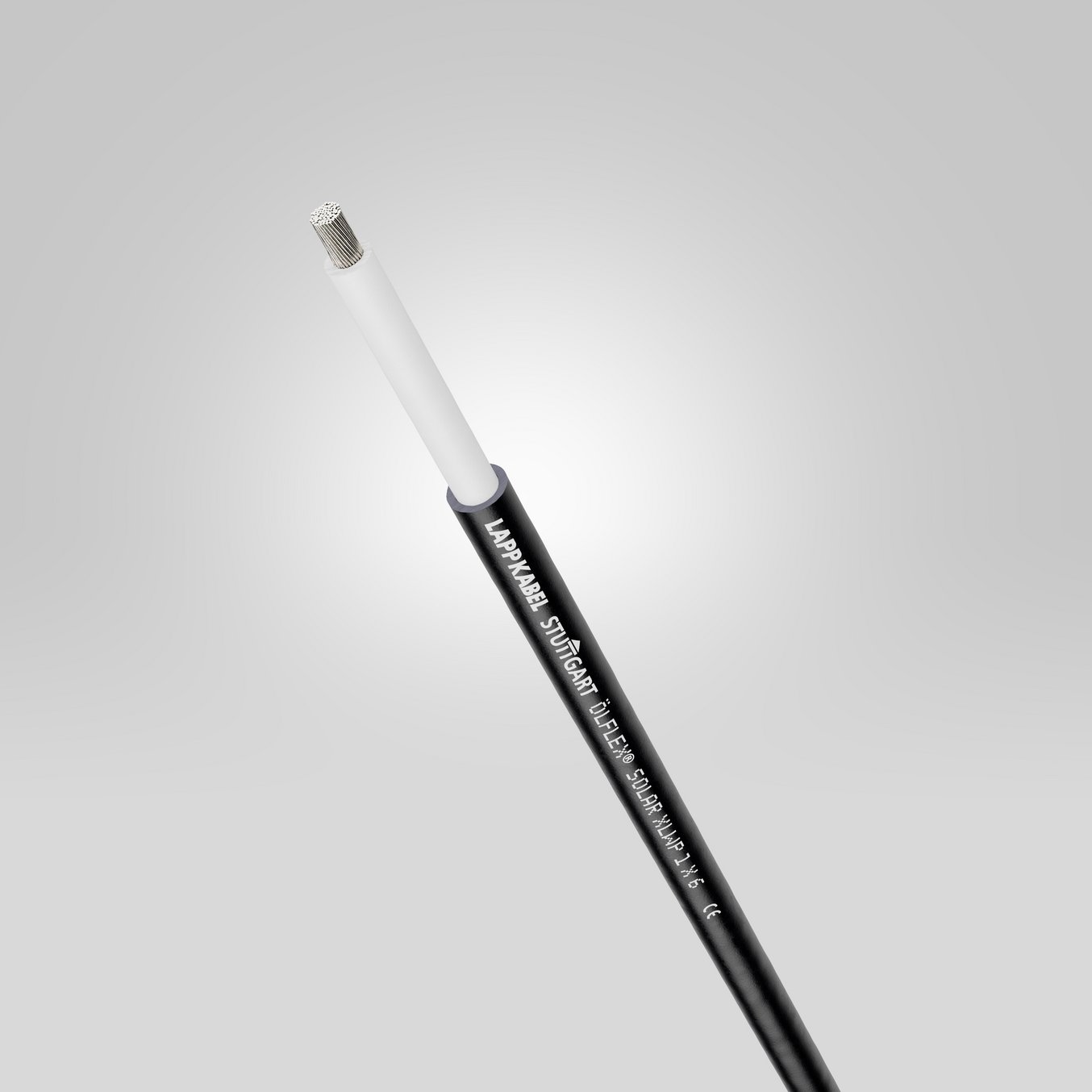

​​ÖLFLEX® SOLAR XLWP (P/N 1023602)

• Struttura più resistente alle infiltrazioni di acqua
• Estremamente resistente anche alle alte e basse temperature
• Adatto per immersione permanente grazie al grado AD8
• Testato e con design secondo EN 50618

Vai al catalogo

Per poter collegare i cavi ad inverter ed altri componenti dell’impianto, sono necessari connettori e pressacavi per impianti fotovoltaici. Sono realizzati in materiali robusti e affidabili, in grado di resistere alle condizioni atmosferiche più avverse, alle alte temperature e testati secondo standard specifici.

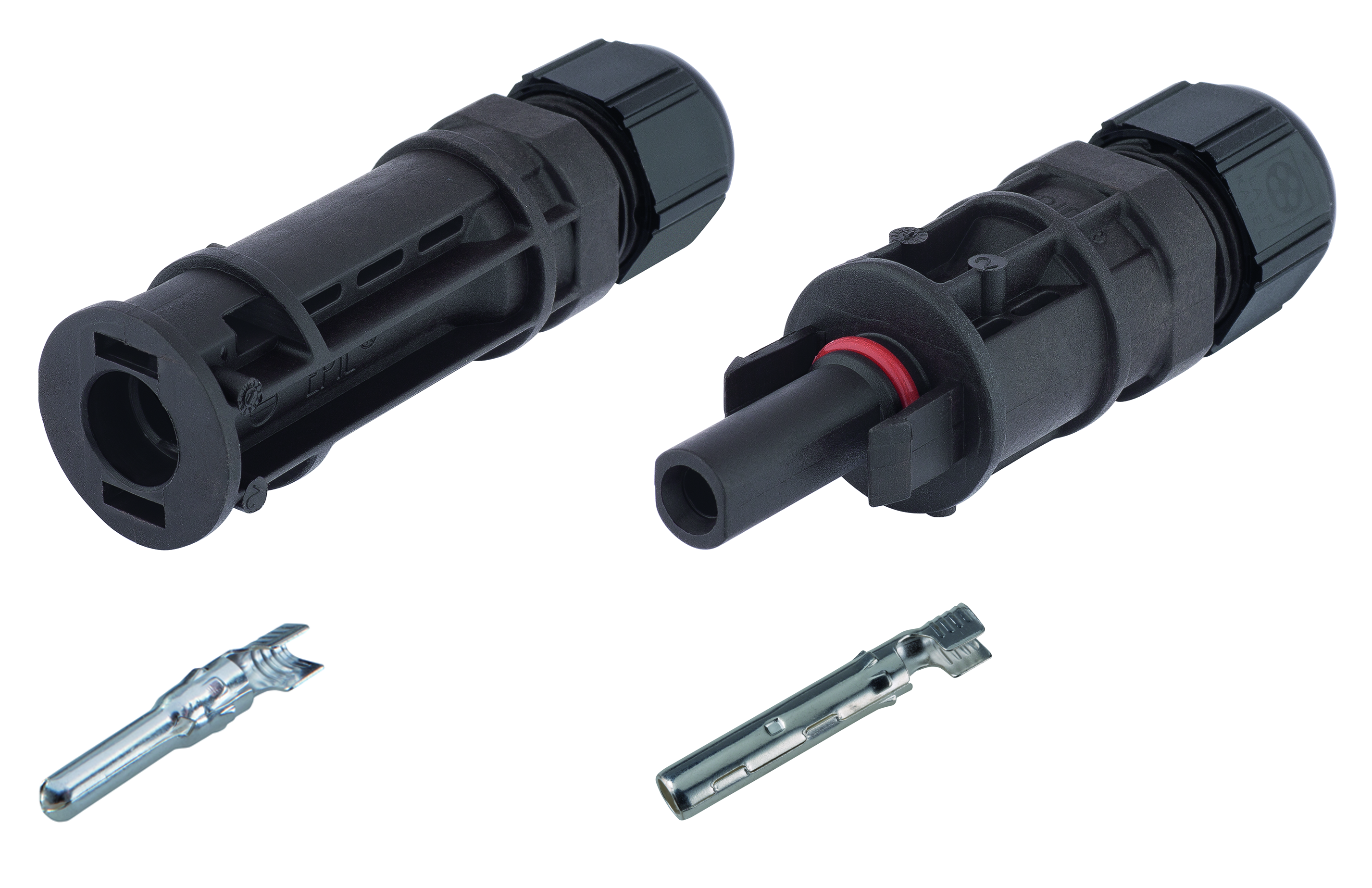

​​​​Connettori: EPIC® SOLAR 4PLUS (P/N 44428255)

• Per correnti fino a 30 A e tensione di 1,5 kV_dc
• Contatti per sezioni da 4 – 6 mm² oppure da 10 mm²
• Resistenti fino a 105 °C
• Veloce da collegare e sbloccabile solo tramite attrezzi
• IP 68
• Certificato TÜV Rheinland secondo IEC 62852 ”Connettori per applicazioni DC in sistemi fotovoltaici”
• Ordinabile la coppia (M-F) inclusi i contatti 4 – 6 mm² con un unico codice

Vai al catalogo

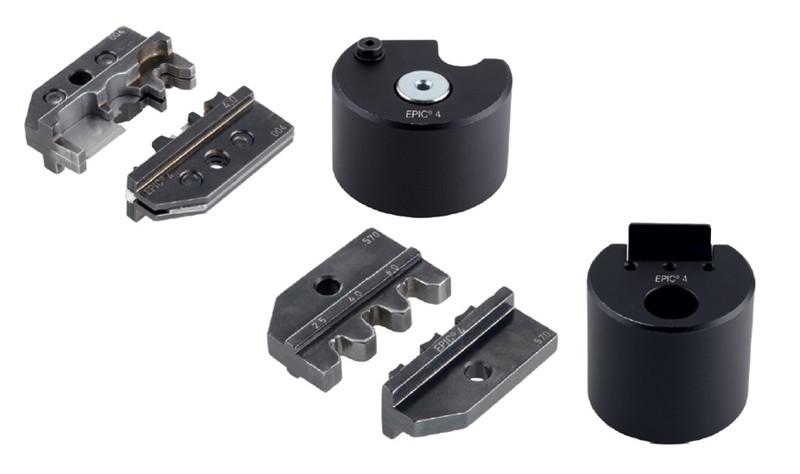

Utensile universale: EPIC® SOLAR TOOL CSC

• Una matrice unica per tagliare, spelare e crimpare cavo e connettori solari
• Da associare alla pinza EPIC® 11147000

Vai al catalogo

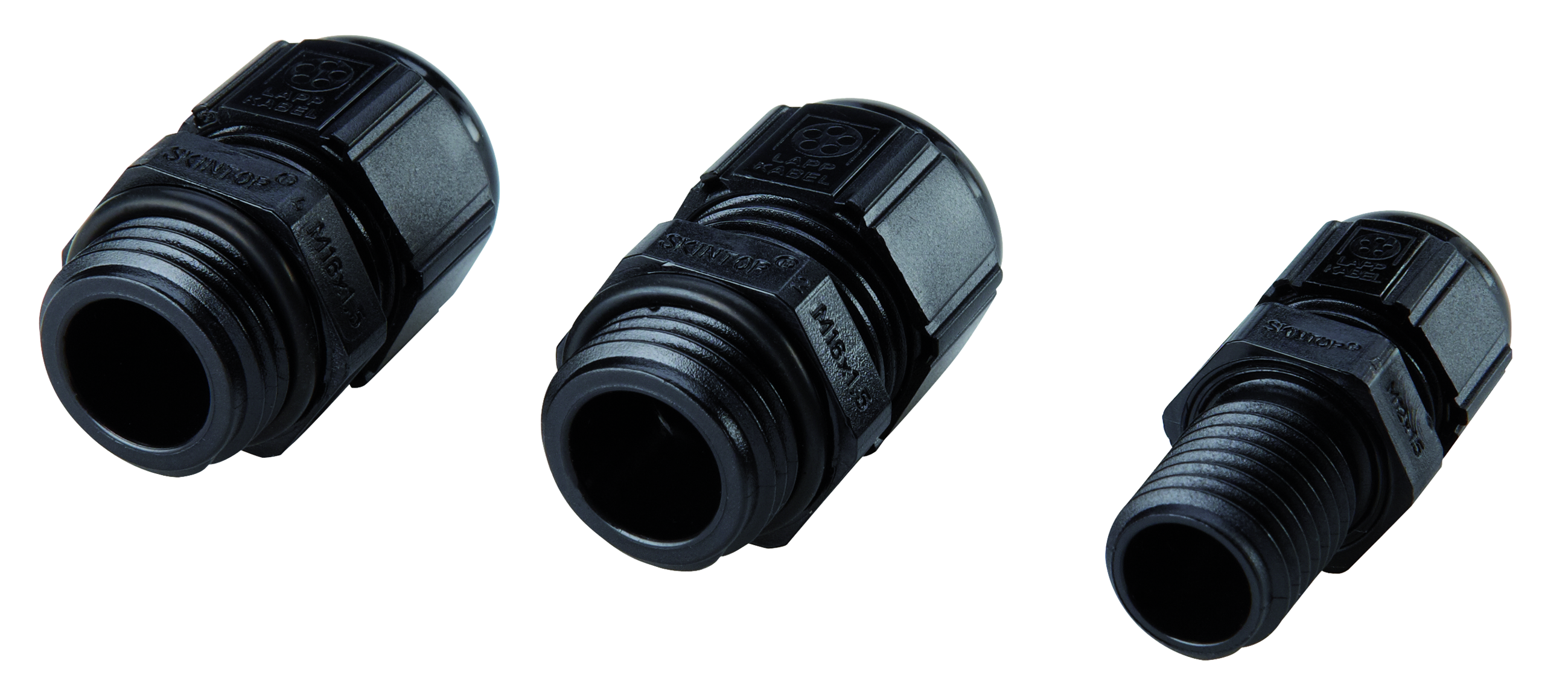

Pressacavo: SKINTOP® SOLAR plus

• Corpo in policarbonato
• IP 68
• Temp. massima 125°C
• Guarnizione in silicone
• Incluso O-ring in silicone
• Resistente agli UV e all’ozono
• Per uso esterno secondo UL
• Ritardante la fiamma sec. UL
• Cold Impact Test secondo UL

Vai al catalogo

Altre tipologie di cavi per impianti fotovoltaici sono necessarie per completare il cablaggio dell’impianto.

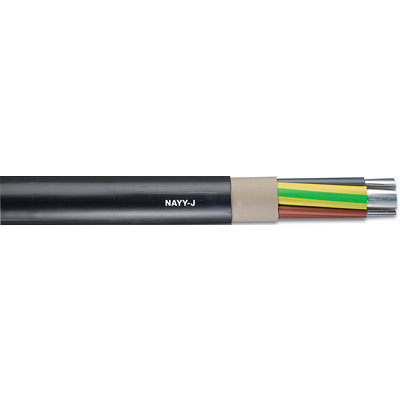

Collegamento all’inverter: NYY oppure NAYY.

• Cavo unipolare per posa interrata diretta
• Adatto fino a tensioni U₀/U pari a 0,6/1,0 kV in corrente alternata
• Adatto per tensioni fino a 1,8 kV in corrente continua
• Design a norma HD 603 / VDE 0276-603
• Conduttori in rame o in alluminio

Vai al catalogo

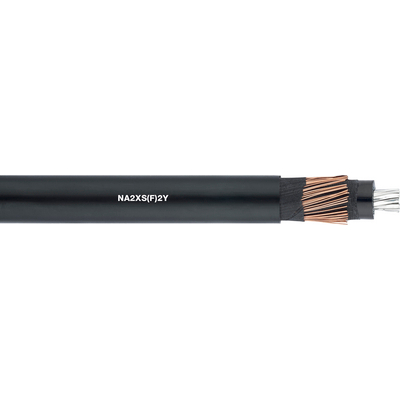

Cavi di media tensione: N2XSY oppure NA2XS(F)2Y.

• In versione: 6/10 kV, 12/20 kV e 18/30 kV di tensione nominale
• Conduttori in rame o in alluminio
• Schermato con calza di fili di rame avvolti
• Presenta 1 o 2 nastri conduttivi protettivi
• Con guaina in PVC
• Versione NA2XS(F)2Y con guaina in PE e nastro longitudinale water-tight

Vai al catalogo

Cavi di trasmissione dati:

Cavi in rame:

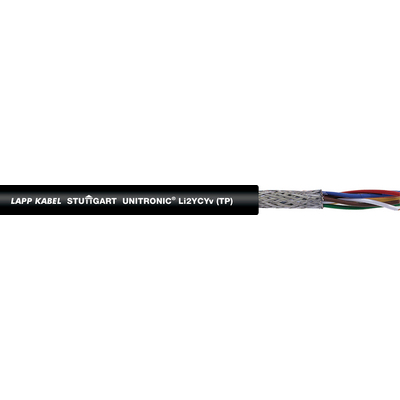

Trasmissione RS485: UNITRONIC® Li2YCYv (TP)

• Guaina rinforzata resistente ai raggi UV
• Schermato
• Bassa capacità
• Impedenza di 100 ± 15 Ω
• Per interfacce seriali RS 485 fino a 10 Mbit/s

Vai al catalogo

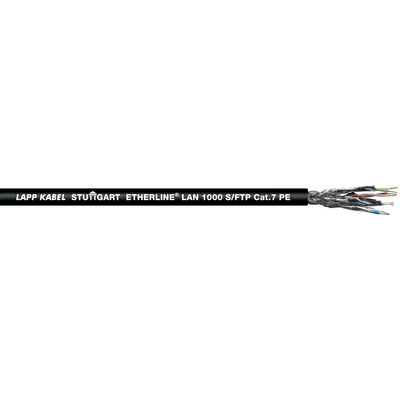

Trasmissione Ethernet: UNITRONIC® LAN 1000 Cat.7 OUTDOOR (P/N 2170977)

• Adatto per l’interramento diretto grazie alla protezione aggiuntiva
• Resistente ai raggi UV
• Doppia schermatura (S/FTP)
• Cat.7 per velocità fino a 10 Gbit/s
• Adatto per la trasmissione di segnali fino a 1000 MHz di frequenza

Vai al catalogo

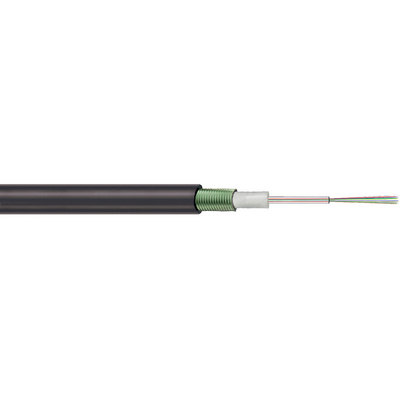

Cavi in fibra ottica: HITRONIC® HQW

• Fibra ottica in vetro con prestazioni elevate fino a 100 Gbit/s
• Adatto per essere interrato direttamente
• Armatura anti-roditore in acciaio

Vai al catalogo

Con LAPP puoi affidare tutta la parte di cablaggio integrando anche altri componenti come:

• Guaine corrugate per uso esterno: SILVYN® RILL PA 6
• Fascette resistenti ai raggi UV: TY RAP® UV

Per altre informazioni sul cablaggio di impianti fotovoltaici contattaci!
