ÖLFLEX^® SOLAR H1 BUR

Vantaggi

• Isolamento e guaina privi di alogeni per soddisfare requisiti speciali di protezione antincendio
• L'impermeabilità trasversale consente l'immersione permanente in acque basse e non contaminate: AD8 secondo IEC 60364-5-51 e IEC 62440
• Grazie alla sua elevata resistenza meccanica è adatto per l'installazione sotterranea in una trincea per cavi con letto di sabbia, testato con "Impact-Resistance Test" e "Crushing-Resistance Test" secondo UL 854
• I materiali di isolamento e guaina reticolati promuovono la longevità a temperature elevate o con elevati carichi di corrente e forniscono un'elevata resistenza dielettrica e un'elevata temperatura di cortocircuito
• La certificazione IEC consente l'impiego internazionale del prodotto nei paesi in cui sono applicabili gli standard IEC

Applicazione

• Per il collegamento non protetto di moduli solari e inverter in impianti fotovoltaici a terra e non a terra secondo lo standard EN 50618 e IEC 62930
• Per installazione fissa e flessione occasionale, se necessario sospesa liberamente
• Installazione interrata in cavidotti di protezione, in conformità alla norma IEC 60364-5-52/ VDE 0100-520, sezione 522.3
• Posa interrata in una trincea per cavi con letto di sabbia ai sensi delle normative VDE 0891-6 e DIN EN 50174-3
• Durata d'impiego prevista di 25 anni secondo EN 50618 e IEC 62930 con applicazione conforme alle norme

Caratteristiche del prodotto

• Resistente agli agenti atmosferici / ai raggi UV secondo EN 50618 / VDE 0283-618, nonché resistente all'ozono secondo EN 50396;
  Impermeabile in modo trasversale "AD8" secondo IEC 60364-5-51/HD 60364-5-51/VDE 0100-510, IEC 62440 ed EN 50525-2-21/VDE 0285-525-2-21
• Flame retardant per IEC 60332-1-2, and Dca classified per EU CPR - Construction Product Regulation (EU) No. 305/2011 for cross-sectional conductor areas 4 mm² thru 10 mm²
• Privo di alogeni secondo IEC 60754-1 (contenuto di gas con acidi alogeni), bassa corrosività dei gas di combustione secondo IEC 60754-2 (grado di acidità)
• Ottima resistenza al taglio e all'abrasione
• Testato per burial-related, mechanical UL 854 Tests Impact-Resistance and Crushing-Resistance

Riferimenti normativi/approvazioni

• Certificato "H1Z2Z2-K" da TÜV secondo EN 50618
• Certificato "62930 IEC 131" da TÜV secondo IEC 62930

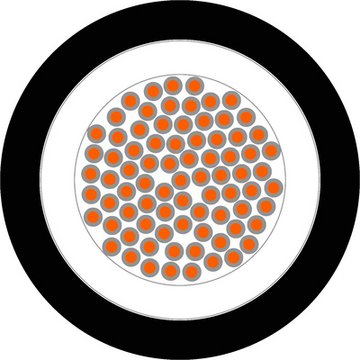

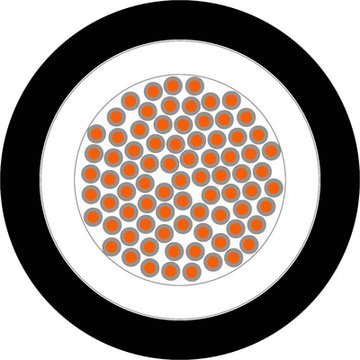

Costruzione

• Fili sottili di rame stagnato
• Core insulation: Crosslinked XLPE within the group of XLPO's
• Outer sheath: Crosslinked XLPE within the group of XLPO's
• Colore guaina esterna: nero, rosso o blu

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC001578
• Descrizione classe ETIM 5.0: cavo flessibile
•

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC001578
• ETIM 6.0 Class-Description: Cavo flessibile
•

Cordatura conduttori

• Fili sottili secondo VDE 0295,
  Classe 5 / IEC 60228 Cl.5
•

Raggio minimo di curvatura

• Movimento occasionale: 15xDE
• Posa fissa: 4xDE (5xDE solo per DE >8mm)
•

Tensione Nominale (V)

• AC U0 / U: 1,0 / 1,0 kV
  DC U0 / U: 1,5 / 1,5 kV
  Max. tensione continua di esercizio del sistema CC: 1,8 kV
•

Tensione di prova

• AC 6500 V
•

Corrente nominale (A)

• Conforme a EN 50618
• Secondo EN 50618, coefficienti di riduzione per accumulo nell'impianto per ... HD 60364-5-52
•

Campo di temperatura

• > Conduttore, max., Secondo EN 60216-1 / VDE 0304-21: 120 ° C;
  > Conduttore, max., Cortocircuito / guasto a terra (durata max. 5 s): 250 ° C;
  > Ambiente, min., Posa fissa: -40 ° C;
  > Ambiente, min., posa mobile: -25 ° C;
  > Ambiente, max., In combinazione con EN 60216-1 / VDE 0304-21: 90 ° C;
  > Ambiente, costante, in combinazione con HD 60364-7-712 / VDE 0100-712: da 70 ° C a 90 ° C;
  > Ambiente, fattore di declassamento della corrente 1,00 rispetto alla temperatura ambiente: 60 ° C;
  > Ambiente, max., A riposo: 40 ° C
•
