PEW 12 Utensile universale

E-PEW 12 Attrezzo multi-uso

Matrici di crimpatura per sistema PEW 12

Codice articolo	Descrizione articolo	Per mm²	Certificazione UL	Piolino di collegamento	Colori	Inserto a crimpare adatto	Pezzi / confezione
Capocorda ad occhiello
63104010	L-RZ 3	0.25 - 0.75	no	M 3	verde	PEW 12.064	100
63104020	L-RZ 4	0.25 - 0.75	no	M 4	verde	PEW 12.064	100
63104030	L-RZ 5	0.25 - 0.75	no	M 5	verde	PEW 12.064	100
63104040	L-RA 3	0.5 - 1.5	no	M 3	rosso	PEW 12.060	100
63104050	L-RA 35	0.5 - 1.5	sì	M 3,5	rosso	PEW 12.060	100
63104060	L-RA 4	0.5 - 1.5	sì	M 4	rosso	PEW 12.060	100
63104070	L-RA 5	0.5 - 1.5	sì	M 5	rosso	PEW 12.060	100
63104080	L-RA 6	0.5 - 1.5	sì	M 6	rosso	PEW 12.060	100
63104160	L-RB 3	1.5 - 2.5	no	M 3	blu	PEW 12.060	100
63104170	L-RB 4	1.5 - 2.5	sì	M 4	blu	PEW 12.060	100
63104180	L-RB 5	1.5 - 2.5	sì	M 5	blu	PEW 12.060	100
63104190	L-RB 6	1.5 - 2.5	sì	M 6	blu	PEW 12.060	100
63104200	L-RB 8	1.5 - 2.5	sì	M 8	blu	PEW 12.060	100
63104340	L-RC 4	4 - 6	sì	M 4	giallo	PEW 12.060	100
63104350	L-RC 5	4 - 6	sì	M 5	giallo	PEW 12.060	50
63104360	L-RC 6	4 - 6	sì	M 6	giallo	PEW 12.060	50
63104370	L-RC 8	4 - 6	sì	M 8	giallo	PEW 12.060	100
63104380	L-RC 10	4 - 6	sì	M 10	giallo	PEW 12.060	50
Capocorda a forcella
63105010	L-RZ 3 F	0.25 - 0.75	no	M 3	verde	PEW 12.064	100
63105020	L-RZ 4 F	0.25 - 0.75	no	M 4	verde	PEW 12.064	100
63105050	L-RA 4 F	0.5 - 1.5	sì	M 4	rosso	PEW 12.060	100
63105060	L-RA 5 F	0.5 - 1.5	sì	M 5	rosso	PEW 12.060	100
63105070	L-RA 6 F	0.5 - 1.5	sì	M 6	rosso	PEW 12.060	100
63105130	L-RB 4 F	1.5 - 2.5	sì	M 4	blu	PEW 12.060	100
63105140	L-RB 5 F	1.5 - 2.5	sì	M 5	blu	PEW 12.060	100
63105150	L-RB 6 F	1.5 - 2.5	sì	M 6	blu	PEW 12.060	100
63105210	L-RC 4 F	4 - 6	sì	M 4	giallo	PEW 12.060	100
63105220	L-RC 5 F	4 - 6	sì	M 5	giallo	PEW 12.060	100
63105230	L-RC 6 F	4 - 6	sì	M 6	giallo	PEW 12.060	50
63105040	L-RA 35 F	0.5 - 1.5	sì	M 3,5	rosso	PEW 12.060	100
63105110	L-RB 3 F	1.5 - 2.5	sì	M 3	blu	PEW 12.060	100
63105120	L-RB 35 F	1.5 - 2.5	sì	M 3,5	blu	PEW 12.060	100
Capocorda a forcella flangiato
63108010	L-RA 35 FF	0.5 - 1.5	no	M 3,5	rosso	PEW 12.060	100
63108040	L-RB 4 FF	1.5 - 2.5	no	M 4	blu	PEW 12.060	100
63108050	L-RB 5 FF	1.5 - 2.5	no	M 5	blu	PEW 12.060	100
Puntalino rigido
63107010	L-RZP	0.25 - 0.75	no	-	verde	PEW 12.064	100
63107020	L-RAP	0.5 - 1.5	sì	-	rosso	PEW 12.060	100
63107040	L-RBP	1.5 - 2.5	sì	-	blu	PEW 12.060	100
63107070	L-RCP	4 - 6	sì	-	giallo	PEW 12.060	100
Capocorda faston circolare maschio
63110010	L-RABM	0.5 - 1.5	no	-	rosso	PEW 12.060	100
63110020	L-RB 5 BM	1.5 - 2.5	no	-	blu	PEW 12.060	100
Capocorda faston femmina
63111010	L-RAB	0.5 - 1.5	no	-	rosso	PEW 12.060	100
63111020	L-RB 5 B	1.5 - 2.5	no	-	blu	PEW 12.060	100
Giuntafilo intermedio
63106020	L-RAA 15	0.5 - 1.5	sì	-	rosso	PEW 12.060	100
63106040	L-RBB 25	1.5 - 2.5	sì	-	blu	PEW 12.060	100
63106080	L-RCC 6	4 - 6	sì	-	giallo	PEW 12.060	50
Giuntafilo finale
63112010	L-RBJ	1.5 - 2.5	no	-	trasparente	PEW 12.060	100
63112020	L-RCJ	4 - 6	no	-	trasparente	PEW 12.060	50

Disponibile da 2 a 5 giorni lavorativi.

Disponibile da 6 a 10 giorni lavorativi.

Disponibilità da verificare: contatta il Customer Service - Tel: +39 0362 4871

Vantaggi

EASY-ENTRY capicorda in plastica a forma di imbuto per l'inserimento semplice, rapido e sicuro del conduttore
Nessun rischio di piega e quindi non crimpaggio dei cavi
Per una buona resistenza e una migliore conduzione

Applicazione

Quadri elettrici e impiantistica

Caratteristiche del prodotto

Capocorda a brasatura forte, quindi comprimibile in qualsiasi posizione
Per collegamenti precisi e semplici da lavorare
Stagnatura elettrolitica per max. protezione dalla corrosione
Materiale dei capicorda tipo M&V nella parte di contatto stampata, piegato due volte e brasato forte
Capicorda metallici con scanalatura interna

Riferimenti normativi/approvazioni

File numero E334109, consultare tabella

Note

Giuntafilo: Conduttori rigidi e multifilari e di diverse sezioni possono essere crimpati tra loro

Caratteristiche costruttive

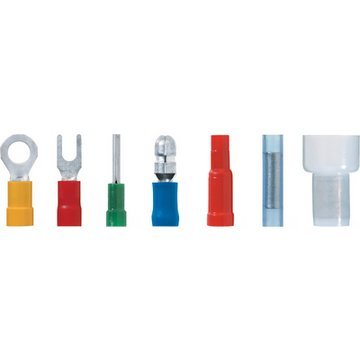

1 = capocorda ad occhielo 2 = capocorda a forcella 3 = puntalino rigido 4 = capocorda faston circolare maschio 5 = capocorda faston femmina 6 = giuntafilo intermedio 7 = giuntafilo finale

Classificazione ETIM 5

ETIM 5.0 Class-ID: EC001052
Descrizione classe ETIM 5.0 : Puntalini per conduttori di rame

Classificazione ETIM 6

ETIM 6.0 Class-ID: EC001052
ETIM 6.0 Class-Description: Capocorda a crimpare per conduttore Cu

Generale

Altre dimensioni e colori (anche DIN) su richiesta
Privo di alogeni

Materiale

Rame elettrolitico di alto valore per buona conducibilità
PA (UL 94 V0)
PC (UL 94 V2)
vedi scheda tecnica

Campo di temperatura

PA: da -20 ° C a + 105 ° C
PC: da -20 ° C a + 100 ° C

Ulteriori dimensioni e colori su richiesta
Le fotografie e disegni non sono in scala e non sono da intendersi come immagini con dettagli realistici dei relativi prodotti.
I prezzi sono da intendersi IVA e sovrapprezzi esclusi. Vendita riservata ai clienti commerciali.
Tolleranza di produzione ± 0,5 mm
