Faston isolati

Connettori piatti isolati (tipo, M, T e V), con omologazione UL, con forma a imbuto Easy Entry della guaina in plastica

CULUS

Codice articolo Descrizione articolo Per mm² Certificazione UL Nota a piè di pagina Colori Collegamento con capicorda faston d mm L W mm Inserto a crimpare adatto Pezzi / confezione Unità di base Prezzo di base
Capicorda faston femmina secondo DIN 46245 e simili (tipo H)
63101020 L-RA 29 H 0.5 - 1.5 - rosso 2,8 x 0,5 3,3 18,5 3,5 PEW 12.060 100
63101010 L-RA 28 H 0.5 - 1.5 - rosso 2,8 x 0,8 3,3 18,5 3,5 PEW 12.060 100
63101030 L-RA 49 H 0.5 - 1.5 1,3 rosso 4,8 x 0,5 3,7 19 5,7 PEW 12.060 100
63101040 L-RA 48 H 0.5 - 1.5 1,3 rosso 4,8 x 0,8 3,7 19 5,7 PEW 12.060 100
63101050 L-RA 63 H 0.5 - 1.5 - rosso 6,3 x 0,8 4 20 7,6 PEW 12.060 100
63101060 L-RB 48 H 1.5 - 2.5 1,3 blu 4,8 x 0,5 4,4 19 5,7 PEW 12.060 100
63101070 L-RB 49 H 1.5 - 2.5 1,3 blu 4,8 x 0,8 4,4 19 5,7 PEW 12.060 100
63101080 L-RB 63 H 1.5 - 2.5 - blu 6,3 x 0,8 4,5 20 7,6 PEW 12.060 100
63101110 L-RC 63 H 4 - 6 - giallo 6,3 x 0,8 6,4 24 7,6 PEW 12.060 100
63101120 L-RC 95 H 4 - 6 no - giallo 9,5 x 1,2 6,2 31 11 PEW 12.060 100
Capicorda maschio (tipo M)
63103010 L-RA 63 M 0.5 - 1.5 - rosso 6,3 x 0,8 4 22 - PEW 12.060 100
63103020 L-RB 63 M 1.5 - 2.5 - blu 6,3 x 0,8 4,5 22 - PEW 12.060 100
63103040 L-RC 63 M 4 - 6 1,3 giallo 6,3 x 0,8 6,3 25 - PEW 12.060 100
Capicorda maschio (tipo T)
63102010 L-RA 63 T 0.5 - 1.5 no 1,3 rosso 6,3 x 0,8 3,7 22 7,4 PEW 12.060 100
63102020 L-RB 63 T 1.5 - 2.5 no 1,3 blu 6,3 x 0,8 4,3 22 7,5 PEW 12.060 50
Capicorda faston completamente isolati (tipo V)
61794951 L-RA 29 V 0.5 - 1.5 2,3 rosso 2,8 x 0,5 3,8 19,3 5 PEW 12.060 100
61794952 L-RA 28 V 0.5 - 1.5 2,3 rosso 2,8 x 0,8 3,8 19,3 5 PEW 12.060 100
61794953 L-RA 49 V 0.5 - 1.5 2,3 rosso 4,8 x 0,5 3,6 20,2 7,4 PEW 12.060 100
61794955 L-RA 48 V 0.5 - 1.5 2,3 rosso 4,8 x 0,8 3,6 20,2 7,4 PEW 12.060 100
61794960 L-RA 63 V 0.5 - 1.5 - rosso 6,3 x 0,8 4,4 21 8,8 PEW 12.060 100
61794969 L-RB 48 V 1.5 - 2.5 2,3 blu 4,8 x 0,8 4,3 20 7,4 PEW 12.060 100
61794970 L-RB 63 V 1.5 - 2.5 - blu 6,3 x 0,8 4,5 21 8,8 PEW 12.060 100
61794971 L-RC 63 V 4 - 6 2,3 giallo 6,3 x 0,8 5,3 26 9 PEW 12.060 100
Disponibile da 2 a 5 giorni lavorativi.
Disponibile da 6 a 10 giorni lavorativi.
Momentaneamente non disponibile.

Vantaggi

  • Capocorda a brasatura forte, quindi comprimibile in qualsiasi posizione
  • In tal modo, migliore conducizione elettrica (resistenza minima)
  • Nessun rischio di fili ripiegati e quindi di fili non compressi

Applicazione

  • Costruzione di quadri elettrici
  • Cavi di collegamento

Riferimenti normativi/approvazioni

  • File numero E334111, consultare la Tabella

Caratteristiche costruttive

  • Per migliore resistenza alla trazione
  • Per una buona resistenza e una migliore conduzione
  • Materiale dei capicorda tipo M&V nella parte di contatto stampata, piegato due volte e brasato forte
  • EASY-ENTRY capicorda in plastica a forma di imbuto per l'inserimento semplice, rapido e sicuro del conduttore

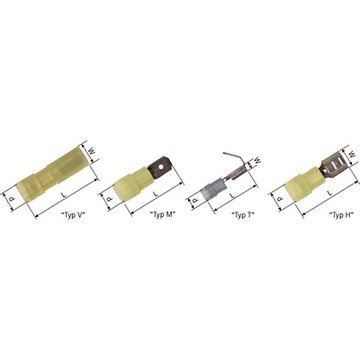

  • 1 = capicorda faston femmina tipo H
    2 = capicorda faston speiale maschio e femmina tipo T
    3 = capicorda faston maschio tipo M
    4 = capocorda faston completamente isolato tipo V

Classificazione ETIM 5

  • ETIM 5.0 Class-ID: EC000516
  • Descrizione classe ETIM 5.0 : Spina con attacco circolare e connessione piatta

Classificazione ETIM 6

  • ETIM 6.0 Class-ID: EC000516
  • ETIM 6.0 Class-Description: Connettore a innesto rotondo/piatto

Materiale

  • Ottone stagnato
  • Isolamento in policarbonato

Campo di temperatura

  • da -20°C a +105°CA breve termine: fino a +120°C

  • 1 = isolamento in PVC, non easy-entry; 2 = isolamento in poliammide (nylon), non easy-entry; 3 = non saldato, con manicotto supplementare in ottone
  • Le fotografie e disegni non sono in scala e non sono da intendersi come immagini con dettagli realistici dei relativi prodotti.
  • I prezzi sono da intendersi IVA e sovrapprezzi esclusi. Vendita riservata ai clienti commerciali.
