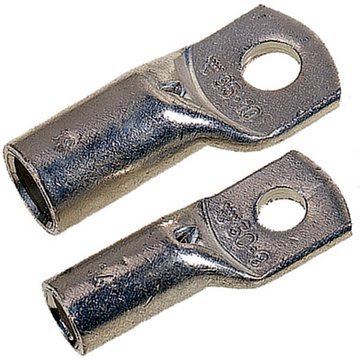

Capicorda KRFN

Tube cable lugs KRFN with narrow palm for cable class 2 and 5

Informazioni sul prodotto (PDF)

80V6 V2A CABLE LUG 1.5-2.5 M6

63207042

Capocorda a occhiello in acciaio inox V2A, resistente al calore fino a +400°C, per l'impiego con ÖLFLEX® HEAT, disponibile in diverse dimensioni.

80V6 V2A CABLE LUG 1.5-2.5 M6

63207042

Capocorda a occhiello in acciaio inox V2A, resistente al calore fino a +400°C, per l'impiego con ÖLFLEX® HEAT, disponibile in diverse dimensioni.

TUBE CABLE LUGS KRFS 120/12

61803483

Capicorda tubolari KRFS con flangia stretta per cavi di classe 2, 5 e 6, specialmente per installazione su pressacavi

TUBE CABLE LUGS KRFS 120/12

61803483

Capicorda tubolari KRFS con flangia stretta per cavi di classe 2, 5 e 6, specialmente per installazione su pressacavi

TUBE CABLE LUGS KRF 35/10

61803130

Capicorda tubolari KR / KRT / KRF con foro di ispezione

TUBE CABLE LUGS KR 6/6

61796620

Capicorda tubolari KR / KRT / KRF con foro di ispezione

TUBE CABLE LUGS KR 6/6

61796620

Capicorda tubolari KR / KRT / KRF con foro di ispezione

95R6 COPPER CABLE LUG 6 M6

63207073

Capocorda a occhiello in rame, resistente al calore fino a +180°C, per l'impiego con ÖLFLEX® HEAT, disponibile in diverse dimensioni.

2R6 COPPER CABLE LUG 10 M6

63207076

Capocorda a occhiello in rame, resistente al calore fino a +180°C, per l'impiego con ÖLFLEX® HEAT, disponibile in diverse dimensioni.

3R8 COPPER CABLE LUG 16 M8

63207082

Capocorda a occhiello in rame, resistente al calore fino a +180°C, per l'impiego con ÖLFLEX® HEAT, disponibile in diverse dimensioni.

91R3 COPPER CABLE LUG 0.75 M3

63207053

Capocorda a occhiello in rame, resistente al calore fino a +180°C, per l'impiego con ÖLFLEX® HEAT, disponibile in diverse dimensioni.

92R6 COPPER CABLE LUG 1.5 M6

63207059

Capocorda a occhiello in rame, resistente al calore fino a +180°C, per l'impiego con ÖLFLEX® HEAT, disponibile in diverse dimensioni.

93R6 COPPER CABLE LUG 2.5 M6

63207064

Capocorda a occhiello in rame, resistente al calore fino a +180°C, per l'impiego con ÖLFLEX® HEAT, disponibile in diverse dimensioni.

94R6 COPPER CABLE LUG 4 M6

63207068

Capocorda a occhiello in rame, resistente al calore fino a +180°C, per l'impiego con ÖLFLEX® HEAT, disponibile in diverse dimensioni.

82V6 V2A CABLE LUG 10 M6

63207047

Capocorda a occhiello in acciaio inox V2A, resistente al calore fino a +400°C, per l'impiego con ÖLFLEX® HEAT, disponibile in diverse dimensioni.

81V6 V2A CABLE LUG 4-6 M6

63207045

Capocorda a occhiello in acciaio inox V2A, resistente al calore fino a +400°C, per l'impiego con ÖLFLEX® HEAT, disponibile in diverse dimensioni.

83V8 V2A CABLE LUG 16 M8

63207052

Capocorda a occhiello in acciaio inox V2A, resistente al calore fino a +400°C, per l'impiego con ÖLFLEX® HEAT, disponibile in diverse dimensioni.

79V4 V2A CABLE LUG 0.5-1.0 M4

63207037

Capocorda a occhiello in acciaio inox V2A, resistente al calore fino a +400°C, per l'impiego con ÖLFLEX® HEAT, disponibile in diverse dimensioni.

57N6 NICKEL CABLE LUG 1.5-2.5 M6

63207026

Capocorda a occhiello in nichel, resistente al calore fino a +650°C, per l'impiego con conduttori unipolari ÖLFLEX® HEAT, disponibile in diverse dimensioni.

58N6 NICKEL CABLE LUG 4-6 M6

63207029

Capocorda a occhiello in nichel, resistente al calore fino a +650°C, per l'impiego con conduttori unipolari ÖLFLEX® HEAT, disponibile in diverse dimensioni.

ÖLFLEX WIRE MS 2.1 1X1 BU

4160302

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX WIRE MS 2.1 1X1 BU

4160302

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX WIRE MS 2.1 1X1 WHBU

4160344

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

H05V-K 1X0,5 DBU

4510141

Cavo di alimentazione e comando H05V-K, AR, PVC, 300/500V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

H05V-K 1X0,5 DBU

4510141

Cavo di alimentazione e comando H05V-K, AR, PVC, 300/500V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

ÖLFLEX WIRE MS 2.1 1X1 DBU

4160314

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

H07Z-K 90°C 1X1,5 DBU

4726141

H07Z-K 90°C, <HAR>, conduttore privo di alogeni, armonizzato. Per l’impiego in quadro elettrico, tensione nominale 450/750V

H07Z-K 90°C 1X1,5 DBU

4726141

H07Z-K 90°C, <HAR>, conduttore privo di alogeni, armonizzato. Per l’impiego in quadro elettrico, tensione nominale 450/750V

H05V-K 1X1 OG

4510093

Cavo di alimentazione e comando H05V-K, AR, PVC, 300/500V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

ÖLFLEX WIRE MS 2.1 1X0,5 DBU

4160114

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

X05V-K 2CHELIX 1X1 BUWH

4512263S

Cavo di alimentazione e comando X05V-K, per cablaggio interno, PVC, 300/500 V, classe 5, isolamento elica a doppio colore, ignifugo, bobina

X05V-K 2CHELIX 1X1 BUWH

4512263S

Cavo di alimentazione e comando X05V-K, per cablaggio interno, PVC, 300/500 V, classe 5, isolamento elica a doppio colore, ignifugo, bobina

H07Z-K 90°C 1X1,5 BK

4726011

H07Z-K 90°C, <HAR>, conduttore privo di alogeni, armonizzato. Per l’impiego in quadro elettrico, tensione nominale 450/750V

H05V-K 1X1 DBU

4510143

Cavo di alimentazione e comando H05V-K, AR, PVC, 300/500V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

ÖLFLEX CLASSIC 110 3G1,5

1119303

ÖLFLEX® CLASSIC 110 - cavo di comando PVC, registrato VDE, resistente all'olio e flessibile per diverse applicazioni, 300/500V, anche per YSLY o YY

ÖLFLEX CLASSIC 110 3G1,5

1119303

ÖLFLEX® CLASSIC 110 - cavo di comando PVC, registrato VDE, resistente all'olio e flessibile per diverse applicazioni, 300/500V, anche per YSLY o YY

ÖLFLEX CLASSIC 110 7G0,5

1119007

ÖLFLEX® CLASSIC 110 - cavo di comando PVC, registrato VDE, resistente all'olio e flessibile per diverse applicazioni, 300/500V, anche per YSLY o YY

ÖLFLEX WIRE MS 2.1 1X2,5 BK

4160501

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX WIRE MS 2.1 1X1,5 BK

4160401

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX WIRE MS 2.1 1X0,5 BU

4160102

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

capicorda senza saldatura KB

Codice articolo	Descrizione articolo	Ø foro per vite mm	Certificazione UL	Lunghezza (mm)	Ganasce di compressione	d mm	W mm	Pezzi / confezione
61797400	KRFN 50/6	6	no	51	B 14,5	11	18	100
61797401	KRFN 50/8	8	no	51	B 14,5	11	18	100
61797402	KRFN 50/10	10	no	51	B 14,5	11	18	100
61797403	KRFN 70/6	6	no	56	B 14,5	13	20	50
61797404	KRFN 70/8	8	no	56	B 17	13	20	50
61797405	KRFN 70/10	10	no	56	B 17	13	20	50
61797406	KRFN 95/8	8	no	61	B 20	15	24	50
61797407	KRFN 95/10	10	no	62	B 20	15	24	50
61797408	KRFN 95/12	12	no	64	B 20	15	24	50
61797409	KRFN 120/8	8	no	65	B 22	17	26	25
61797410	KRFN 120/10	10	no	66	B 22	17	26	25
61797411	KRFN 120/12	12	no	68	B 22	17	26	25
61797412	KRFN 150/10	10	no	73	B 25/13 B 25	19	30	25
61797413	KRFN 150/12	12	no	75	B 25/13 B 25	19	30	25
61797414	KRFN 185/10	10	no	80	13 B 27	21	32	20
61797415	KRFN 185/12	12	no	82	13 B 27	21	32	20
61797417	KRFN 240/10	10	no	84	13 B 30	22,5	38	10
61797418	KRFN 240/12	12	no	84	13 B 30	22,5	38	10

Disponibile da 2 a 5 giorni lavorativi.

Disponibile da 6 a 10 giorni lavorativi.

Disponibilità da verificare: contatta il Customer Service - Tel: +39 0362 4871

Vantaggi

Può essere assemblato tramite collegamento a vite, consente il pre-assemblaggio
Elevata sicurezza e capacità di carico grazie al rame elettrolitico di alta qualità
Con foro di ispezione

Applicazione

Capicorda stretto per conduttori CU multi-filari e flessibili 50-240 mm², adatto classe 2 e classe 5
Adattato per spazi ridotti

Riferimenti normativi/approvazioni

Soddisfa i requisiti di EN-IEC 61238:1, BS 4579:1 e VDE 0220:1 in combinazione con l’utensile consigliato

Classificazione ETIM 5

ETIM 5.0 Class-ID: EC001051
Descrizione classe ETIM 5.0 : Capicorda per fili in rame

Materiale

Rame elettrolitico stagnato

Campo di temperatura

Temperatura fino a +90°C
Temperatura di esercizio: 110°C, max. +140°C
