UNITRONIC^® FD P plus A

Cavo in PUR alte prestazioni per catene portacavi, AWM per l'impiego secondo CSA/NFPA 79

UNITRONIC® FD P plus: Low-frequency PUR data cable UL AWM 1000V VW-1 halogen-free highly flexible, energy/ drag chain constant flex, low capacitance, -40°C/80°C

Per catena portacavi: altamente performante e flessibile alle basse temperature
Bassa capacità
Privo di alogeni

Informazioni sul prodotto (PDF)

UNITRONIC FD CP plus A 10X0,25

11139613

UNITRONIC® FD CP plus A - Cavo dati PUR schermato, altamente flessibile, a bassa capacità per catene portacavi, AWM-Recognized da UL per USA e Canada

UNITRONIC FD Li2YCY (TP) A BE 1X2X0,25

0031386

UNITRONIC^® FD Li2YCY (TP) A B: cavo PE/PVC per trasmissione dati a bassa capacità, schermato per catena portacavi, con coppie twistate, certificato AWM/Recognized da UL per gli USA (NFPA 79) e il Canada

UNITRONIC FD Li2YCY (TP) A BE 1X2X0,25

0031386

UNITRONIC FD CP (TP) plus A 1X2X0,25

11139544

UNITRONIC® FD CP (TP) plus A - Cavo dati PUR schermato con coppie twistate, altamente flessibile, a bassa capacità per catene portacavi, AWM per USA (per NFPA 79) e CAN

UNITRONIC FD CP (TP) plus A 1X2X0,25

11139544

UNITRONIC® FD CP (TP) plus A - Cavo dati PUR schermato con coppie twistate, altamente flessibile, a bassa capacità per catene portacavi, AWM per USA (per NFPA 79) e CAN

UNITRONIC FD CP (TP) plus A 2X2X0,25

11139508

UNITRONIC® FD CP (TP) plus A - Cavo dati PUR schermato con coppie twistate, altamente flessibile, a bassa capacità per catene portacavi, AWM per USA (per NFPA 79) e CAN

UNITRONIC FD CP plus A 10X0,25

11139613

UNITRONIC® FD CP plus A - Cavo dati PUR schermato, altamente flessibile, a bassa capacità per catene portacavi, AWM-Recognized da UL per USA e Canada

UNITRONIC FD CP (TP) plus A 4X2X0,75

11139531

UNITRONIC® FD CP (TP) plus A - Cavo dati PUR schermato con coppie twistate, altamente flessibile, a bassa capacità per catene portacavi, AWM per USA (per NFPA 79) e CAN

UNITRONIC FD CP (TP) plus A 8X2X0,25

11139513

UNITRONIC® FD CP (TP) plus A - Cavo dati PUR schermato con coppie twistate, altamente flessibile, a bassa capacità per catene portacavi, AWM per USA (per NFPA 79) e CAN

UNITRONIC FD CP (TP) plus A 4X2X0,25

11139510

UNITRONIC® FD CP (TP) plus A - Cavo dati PUR schermato con coppie twistate, altamente flessibile, a bassa capacità per catene portacavi, AWM per USA (per NFPA 79) e CAN

UNITRONIC FD CP plus A 7X0,34

11139621

UNITRONIC® FD CP plus A - Cavo dati PUR schermato, altamente flessibile, a bassa capacità per catene portacavi, AWM-Recognized da UL per USA e Canada

UNITRONIC FD CP plus A 5X0,34

11139620

UNITRONIC® FD CP plus A - Cavo dati PUR schermato, altamente flessibile, a bassa capacità per catene portacavi, AWM-Recognized da UL per USA e Canada

UNITRONIC FD CP plus A 14X0,14

11139605

UNITRONIC® FD CP plus A - Cavo dati PUR schermato, altamente flessibile, a bassa capacità per catene portacavi, AWM-Recognized da UL per USA e Canada

UNITRONIC FD CP plus A 7X0,14

11139603

UNITRONIC® FD CP plus A - Cavo dati PUR schermato, altamente flessibile, a bassa capacità per catene portacavi, AWM-Recognized da UL per USA e Canada

UNITRONIC FD Li2YCY (TP) A BE 2X2X0,25

0031387

UNITRONIC FD P plus A 12x0,25

0028680

UNITRONIC® FD P plus: Low-frequency PUR data cable UL AWM 1000V VW-1 halogen-free highly flexible, energy/ drag chain constant flex, low capacitance, -40°C/80°C

UNITRONIC FD CP (TP) plus A 5X2X1,0

11139540

UNITRONIC® FD CP (TP) plus A - Cavo dati PUR schermato con coppie twistate, altamente flessibile, a bassa capacità per catene portacavi, AWM per USA (per NFPA 79) e CAN

UNITRONIC FD CP (TP) plus A 2X2X0,5

11139521

UNITRONIC® FD CP (TP) plus A - Cavo dati PUR schermato con coppie twistate, altamente flessibile, a bassa capacità per catene portacavi, AWM per USA (per NFPA 79) e CAN

UNITRONIC FD CP (TP) plus A 2X2X0,34

11139516

UNITRONIC® FD CP (TP) plus A - Cavo dati PUR schermato con coppie twistate, altamente flessibile, a bassa capacità per catene portacavi, AWM per USA (per NFPA 79) e CAN

UNITRONIC FD CP (TP) plus A 4X2X0,14

11139503

UNITRONIC® FD CP (TP) plus A - Cavo dati PUR schermato con coppie twistate, altamente flessibile, a bassa capacità per catene portacavi, AWM per USA (per NFPA 79) e CAN

UNITRONIC LiYY A 4X22AWG/7

0022604

UNITRONIC® LiYY A: cavo per dati PVC a bassa frequenza, con codice colore DIN 47100, UL CSA AWM, flessibile (Maxi TERMI-POINT® multifilo 0,34mm²) ignifugo, strumentazione, controllo

UNITRONIC FD 10x0,25

0027860

UNITRONIC® FD: cavo per dati PVC a bassa frequenza, con fili ultrasottili/estremamente flessibili, catena portacavi/energia, cicli da 2 a 8 m, altamente flessibile/pieghevole, ignifugo

UNITRONIC 100 10x0,14

0028015

UNITRONIC® 100: cavo per dati PVC a bassa frequenza, codice di identificazione dei conduttori LAPP UNITRONIC®, grigio, ignifugo, per diverse applicazioni

J-Y(ST)Y...LG 2x2x0,6

1591301

Cavo di installazione per interni J-Y(ST)Y...LG per telecomunicazione/elaborazione delle informazioni, conduttore rigido/installazione fissa, intreccio a strati, foglio plastico, VDE 0815

ÖLFLEX ROBOT F1 7X0,25

0029590

ÖLFLEX® ROBOT F1 - cavo di alimentazione e comando per sollecitazioni di piegamento e torsione in condizioni ambientali gravose con certificazione UL/cUL AWM

ÖLFLEX 540 P 5G6

00124793

ÖLFLEX® 540 P - cavo di alimentazione PUR, certificato VDE, per esterni in cantiere con rivestimento giallo - flessibile al freddo, antiabrasione, privo di alogeni

ÖLFLEX TRUCK 170 FLRYY 3X1 WH/BU/BN

7027012

ÖLFLEX® TRUCK 170 FLRYY - cavo di alimentazione e comando PVC per veicoli commerciali, autocarri, 60V DC, ADR, TÜV, ISO6722, ISO4141-3

SILVYN RILL PA6 42 / 36X42.5 BK 25M

61746995

SILVYN® RILL PA6 è il tubo corrugato parallelo classico che offre la massima protezione grazie alla sua struttura e ai suoi accessori versatili

ÖLFLEX HEAT 205 MC 4G0,5

00912123

ÖLFLEX® HEAT 205 MC - cavo di alimentazione FEP, robusto, resistente agli agenti chimici e a ingombro ridotto, per utilizzo nella costruzioni di macchinari e impianti a temperature: da -100°C a +205°C

UNITRONIC 300 S 18/4C

301804S

UNITRONIC® 300/300 S: cavo per dati PVC a bassa frequenza schermato e non, UL/CSA AWM, CMG, ulteriori omologazioni Tray Cable per installazioni con canaline portacavi, -25°C/105°C

ÖLFLEX HEAT 180 SiHF 2X1

0046007

ÖLFLEX® HEAT 180 SiHF - cavo di alimentazione e comando in silicone per utilizzo nella costruzione di macchinari, impianti e strumenti per temperature fino a +180°C

SILVYN KLICK M25X1.5/2 BK

55501065

SILVYN® KLICK-M - raccordo per tubo passo metrico per SILVYN® RILL

UNITRONIC LiYCY(TP) A 2X2X24AWG/7

0066232

UNITRONIC® LiYCY (TP) A: cavo per dati PVC a bassa frequenza, DIN 47100, UL CSA AWM, flessibile (Maxi TERMI-POINT® multifilo 0,34mm²) coppie intrecciate, schermato, strumentazione, controllo

ÖLFLEX CLASSIC 135 CH 2X1

1123266

ÖLFLEX® CLASSIC 135 CH - cavo di comando privo di alogeni, HFFR, flessibile e schermato per diverse applicazioni, U0/U: 300/500V

UNITRONIC LiYCY (TP) 4x2x0,25

0035802

UNITRONIC® LiYCY (TP): cavo per dati PVC a bassa frequenza con codice DIN 47100 (Maxi TERMI-POINT® 0,34mm²) coppie intrecciate, ignifugo, schermato, strumentazione, controllo

ÖLFLEX HEAT 260 SC 24/19AWG BU

0098002

ÖLFLEX® HEAT 260 SC - cavo unipolare PTFE, robusto, resistente agli agenti chimici e a ingombro ridotto, per utilizzo nella costruzioni di macchinari e impianti a temperature: da -190°C a +260°C

LiY 1x0,25 BN

4126003S

Cavo di comando LIY, PVC, cavo di connessione intrecciato per dispositivi di telecomunicazione e componenti elettronici, ignifugo, max +70 °C

ÖLFLEX CLASSIC 110 3G0,75 BK

1119871

ÖLFLEX® CLASSIC 110 BK - cavo di comando PVC, registrato VDE, resistente all'olio, flessibile e resistente agli UV per diverse applicazioni, 300/500V, anche per YSLY o YY

H05V-K 1X1 DBU

4510143

Cavo di alimentazione e comando H05V-K, AR, PVC, 300/500V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

ÖLFLEX 191 CY 4G1,5

0011188

ÖLFLEX® 191 CY - cavo di comando PVC con UL/CSA AWM, resistente all'olio, schermato e flessibile per diverse applicazioni, UL/CSA: 600V

ÖLFLEX® CLASSIC FD 810 P

UNITRONIC® FD CP plus A

Codice articolo	Numero conduttori e sezione mm²	Diametro esterno [mm]	Peso rame kg/km	Peso cavo kg/km
UNITRONIC^® FD P plus A
0028647	2 x 0.14	3,7	2,8	20
0028650	3 x 0.14	3,9	4,1	25
0028651	4 x 0.14	4,2	5,6	30
0028652	5 x 0.14	4,5	7	34
0028677	6 x 0.14	4,8	8,4	42
0028653	7 x 0.14	5,1	9,8	48
0028654	10 x 0.14	6,1	14	60
0028678	12 x 0.14	5,9	16,8	67
0028656	18 x 0.14	6,8	25,2	87
0028657	25 x 0.14	8,3	35	120
0028658	2 x 0.25	4,1	5	27
0028659	3 x 0.25	4,3	7,5	32
0028660	4 x 0.25	4,7	10	35
0028661	5 x 0.25	5	12,5	49
0028679	6 x 0.25	5,4	15	55
0028662	7 x 0.25	5,8	17,5	43
0028663	10 x 0.25	7	25	72
0028680	12 x 0.25	6,7	30	87
0028664	14 x 0.25	7,1	35	73
0028665	18 x 0.25	8	45	104
0028666	25 x 0.25	9,8	62,5	133
0028667	2 x 0.34	4,5	6,8	33
0028668	3 x 0.34	4,8	10,2	39
0028669	4 x 0.34	5,2	13,6	41
0028670	5 x 0.34	5,6	17	44
0028671	7 x 0.34	6,5	23,8	55
0028672	10 x 0.34	8	34	85
0028673	14 x 0.34	8,2	47,6	94
0028674	18 x 0.34	9	61,2	131
0028675	25 x 0.34	11	85	200

Disponibile da 2 a 5 giorni lavorativi.

Disponibile da 6 a 10 giorni lavorativi.

Disponibilità da verificare: contatta il Customer Service - Tel: +39 0362 4871

Vantaggi

Affidabilità elevata
Ampio campo di temperatura per l'applicazione in condizioni ambientali e climatiche gravose
Tensione nominale UL-AWM 1000V per cablaggio protetto interno (ad es. all'interno della piattaforma industriale sotto Field Labeling) consente la posa interna direttamente accanto ai cavi di collegamento con tensione nominale UL applicata 1kV
Nelle macchine industriali statunitensi, secondo NFPA 79, ed. 2015, 12.9.2 (condizione 3 alla sezione 12.9.2: sa 1 mm² e <16 AWG)

Applicazione

Cavo dati ad alta flessibilità con guaina esterna in PUR, per elevatissime esigenze di durata anche in ambienti climatici severi
Adatto per l'utilizzo in circuiti elettrici di misurazione, comando e regolazione
Costruzione speciale per elevate prestazioni in catene portacavi.
For use in chain/carrier: Please respect the assembly guidelines listed in Appendix T3

Caratteristiche del prodotto

Guaina esterna in PUR, adatta al taglio, resistente agli oli minerali e all'abrasione quando viene utilizzata in catene portacavi
Generalmente per uso esterno (non in Nord America) grazie alla resistenza ai raggi UV e all'ozono
Classificazione autoestinguenza: IEC 60332-1-2, FT2 (Test fiamma orizzontale)
Privo di alogeni, a bassa capacità e flessibile fino a -40°C
Superficie poco aderente, resistente all'idrolisi e ai microbi, resistente agli oli

Riferimenti normativi/approvazioni

Secondo VDE 0812
cRUus AWM, certificato da UL (UL: E63634): UL AWM Style 21576 e AWM A/B I/II

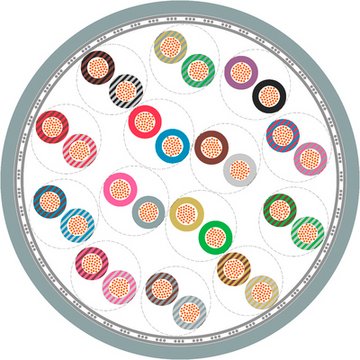

Costruzione

Fili sottilissimi di rame nudo
Isolamento del conduttore a base di poliolefina
Nastratura in tessuto non tessuto
Guaina esterna in mescola PUR grigia (RAL 7001)

Classificazione ETIM 5

ETIM 5.0 Class-ID: EC000830
Descrizione classe ETIM 5.0 : Cavo dati

Classificazione ETIM 6

ETIM 6.0 Class-ID: EC000830
ETIM 6.0 Class-Description: Cavo dati

Codice di identificazione dei conduttori

DIN 47100, tabella T9

Mutua capacità

C/C: ca. 60 nF/km

Induttanza

ca. 0,65 mH/km

Cordatura conduttori

trefolo, a fili extra sottili

Raggio minimo di curvatura

Mobile: 5 x diametro esterno
Posa fissa: 3 x diametro esterno, una volta

Tensione di prova

1500 V

Campo di temperatura

Posa mobile: da -40°C a +80°C
Posa fissa: da -40°C a +80°C
cRUus AWM: max. +80°C

Se non diversamente specificato, tutti i valori indicati del prodotto sono valori nominali. Altri valori come ad es. le tolleranze, se disponibili e rilasciati per la pubblicazione, vengono forniti su richiesta.
Confezione: matassa <= 30 kg oppure <= 250 m, in alternativa bobina.
Si prega di indicare la dimensione della confezione desiderata (ad es. tamburo 1 x 500 m oppure matasse 5 x 100 m)
Le fotografie e disegni non sono in scala e non sono da intendersi come immagini con dettagli realistici dei relativi prodotti.
