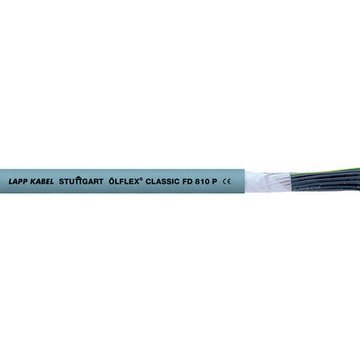

ÖLFLEX® CLASSIC FD 810 P

Cavo di controllo flessibile con isolamento conduttori in PVC e guaina esterna in PUR resistente all'abrasione ed oli

ÖLFLEX® CLASSIC FD 810 P - cavo di alimentazione e comando per uso versatile nelle catene portacavi in condizioni ambientali gravose

  • Core Line Performance - Corse o accelerazioni medie
  • Ottima resistenza agli oli
  • Ulteriori misure/colori su richiesta

Resistenza meccanica Resistente all'olio catena portacavi Resistente ai raggi UV

CE EAC Fire

Codice articolo Numero conduttori e sezione mm² Diametro esterno [mm] Peso rame kg/km Peso cavo kg/km Unità di base Prezzo di base
ÖLFLEX® CLASSIC FD 810 P
0026300
2 X 0.5 5.3 10 36
0026301
3 G 0.5 5.7 15 44
0026302
4 G 0.5 6.3 19 53
0026303
5 G 0.5 6.8 24 62
0026304
7 G 0.5 8 34 82
0026305
12 G 0.5 9.5 58 129
0026306
18 G 0.5 11.4 86,4 185
0026319
2 X 0.75 5.7 15 44
0026320
3 G 0.75 6.2 22 55
0026321
4 G 0.75 6.8 29 67
0026322
5 G 0.75 7.4 37 80
0026323
7 G 0.75 8.9 51 109
0026324
12 G 0.75 10.6 87 172
0026326
18 G 0.75 12.7 130 247
0026327
25 G 0.75 15.2 181 346
0026330
2 X 1.0 6.1 20 52
0026331
3 G 1.0 6.6 29 66
0026332
4 G 1.0 7.3 39 82
0026333
5 G 1.0 8 48 97
0026334
7 G 1.0 9.6 67 117
0026335
12 G 1.0 11.4 115 211
0026338
18 G 1.0 13.9 173 310
0026339
25 G 1.0 16.4 240 426
0026341
34 G 1.0 18.9 326,4 571
0026342
41 G 1.0 20.6 394 684
0026343
50 G 1.0 22.3 480 822
0026344
65 G 1.0 25.4 624 1058
0026349
2 X 1.5 6.8 29 68
0026350
3 G 1.5 7.4 43,2 86
0026351
4 G 1.5 8.1 58 106
0026352
5 G 1.5 9.1 72 131
0026353
7 G 1.5 10.9 101 178
0026354
12 G 1.5 12.9 173 281
0026355
16 G 1.5 14.6 230 365
0026356
18 G 1.5 15.6 259 411
0026357
25 G 1.5 18.6 360 571
0026359
34 G 1.5 21.1 489,6 753
0026361
42 G 1.5 23 629 919
0026362
50 G 1.5 25 720 1093
0026370
3 G 2.5 9 72 135
0026371
4 G 2.5 10 96 168
0026372
5 G 2.5 11.2 120 206
0026373
7 G 2.5 13.6 168 286
0026374
12 G 2.5 16 288 453
0026375
14 G 2.5 17.2 336 525
0026381
4 G 4.0 11.7 160 252
0026382
5 G 4.0 13.1 200 309
0029200
1 G 6.0 6.4 60 84
0026383
4 G 6.0 13.9 230 377
0029210
1 G 10.0 7.7 100 141
0026385
4 G 10.0 17.6 384 614
0026386
5 G 10.0 19.6 480 751
0029220
1 G 16.0 9.2 160 198
0026387
4 G 16.0 21 615 851
Disponibile da 2 a 5 giorni lavorativi.
Disponibile da 6 a 10 giorni lavorativi.
Momentaneamente non disponibile.

Vantaggi

  • Affidabilità elevata
  • Molteplici applicazioni
  • Accresciuta durata anche in condizioni particolarmente difficili grazie alla guaina esterna in PUR
  • Resistente al contatto con molti lubrificanti a base di olio minerale, acidi diluiti, soluzioni acquose alcaline e altre sostanze chimiche

Applicazione

  • Per catene portacavi o parti di macchine in movimento
  • Per zone bagnate di macchine utensili e linee di transfer
  • Circuiti di potenza per apparecchiature elettriche nell'ingegneria di automazione
  • Adatto per l'utilizzo in circuiti elettrici di misurazione, comando e regolazione
  • Catene di montaggio, linee di produzione e macchinari industriali di vario genere
  • In ambienti interni asciutti, umidi o bagnati con sollecitazioni meccaniche normali

Caratteristiche del prodotto

  • Autoestinguente secondo IEC 60332-1-2
  • Elevata resistenza agli oli
  • Resistente all'abrasione e al taglio
  • Superficie esterna a bassa aderenza

Riferimenti normativi/approvazioni

  • Filo e guaina isolante in base a VDE 0245/0285
  • Per l'uso in catena portacavi: seguire le linee guida di installazione, tabella T3

Costruzione

  • Fili sottilissimi di rame nudo (classe 6)
  • Isolamento dei conduttori in PVC
  • Conduttori cordati a passo corto
  • Nastratura in tessuto non tessuto
  • Guaina isolante in poliuretano, grigio (sim. RAL 7001)

Classificazione ETIM 5

  • ETIM 5.0 Class-ID: EC000104
  • Descrizione classe ETIM 5.0: cavo di controllo

Classificazione ETIM 6

  • ETIM 6.0 Class-ID: EC000104
  • ETIM 6.0 Class-Description: Cavo di comando

Codice di identificazione dei conduttori

  • Neri con numerazione bianca secondo VDE 0293-1

Cordatura conduttori

  • Fili sottilissimi secondo VDE 0295, classe 6 / IEC 60228 Cl. 6

Raggio minimo di curvatura

  • Posa mobile: da 7,5 x diametro esterno
  • Posa fissa: 4 x diametro esterno

Tensione Nominale (V)

  • U0/U: 300/500 V

Tensione di prova

  • 4000 V

Conduttore di terra

  • G = con conduttore giallo/verde
  • X = senza conduttore giallo/verde

Campo di temperatura

  • Posa mobile: da -5°C a +70°C
  • Posa fissa: da -40°C a +80°C

Cicli di flessione e parametri di utilizzo

  • Consultare la tabella di selezione A2-1 in allegato al nostro catalogo online

  • Se non diversamente specificato, tutti i valori indicati del prodotto sono valori nominali a temperatura ambiente. I dettagli sui valori (es. le tolleranze) vengono forniti su richiesta.
  • Confezione: matassa <= 30 kg oppure <= 250 m, in alternativa bobina.
  • Si prega di indicare la dimensione della confezione desiderata (ad es. tamburo 1 x 500 m oppure matasse 5 x 100 m)
  • Le fotografie e disegni non sono in scala e non sono da intendersi come immagini con dettagli realistici dei relativi prodotti.
  • I prezzi sono da intendersi IVA e sovrapprezzi esclusi. Vendita riservata ai clienti commerciali.
