ÖLFLEX® EB

Cavo di controllo per circuiti a sicurezza intrinseca secondo IEC 60079-14 / EN 60079-14 / VDE 0165-1

ÖLFLEX® EB - cavo di comando PVC, flessibile e numerato, con guaina esterna blu per circuiti a sicurezza intrinseca, U0/U: 300/500V

CPR: informazioni su www.lappitalia.it/cpr
Per l’uso all’interno di circuiti a Sicurezza Intrinseca, Ex i
Resistente ai raggi UV e agli agenti atmosferici secondo ISO 4892-3

Informazioni sul prodotto (PDF)

ÖLFLEX CLASSIC 100 300/500V 3G1,5

00100644

ÖLFLEX® CLASSIC 100 - Cavo in PVC flessibile, con codifica dei conduttori a colori. Cavo di controllo per molteplici applicazioni, 300/500V, anche per YSLY o YY

ÖLFLEX CLASSIC 100 300/500V 3G1,5

00100644

ÖLFLEX® CLASSIC 100 - Cavo in PVC flessibile, con codifica dei conduttori a colori. Cavo di controllo per molteplici applicazioni, 300/500V, anche per YSLY o YY

ÖLFLEX SMART 108 2X0,75

18020099

ÖLFLEX® SMART 108 - cavo di comando PVC, registrato VDE, flessibile e numerato per diverse applicazioni, 300/500V, anche per YSLY o YY

ÖLFLEX SMART 108 2X0,5

17520099

ÖLFLEX® SMART 108 - cavo di comando PVC, registrato VDE, flessibile e numerato per diverse applicazioni, 300/500V, anche per YSLY o YY

ÖLFLEX SMART 108 2X0,5

17520099

ÖLFLEX® SMART 108 - cavo di comando PVC, registrato VDE, flessibile e numerato per diverse applicazioni, 300/500V, anche per YSLY o YY

ÖLFLEX CLASSIC 100 450/750V 4G4

00101013

ÖLFLEX® CLASSIC 100 - cavo PVC flessibile, codice colore, cavo di alimentazione e comando per diverse applicazioni, 450/750V, anche per YSLY o YY

ÖLFLEX CLASSIC 100 450/750V 4G2,5

00100883

ÖLFLEX® CLASSIC 100 - cavo PVC flessibile, codice colore, cavo di alimentazione e comando per diverse applicazioni, 450/750V, anche per YSLY o YY

ÖLFLEX CLASSIC 100 450/750V 4G2,5

00100883

ÖLFLEX® CLASSIC 100 - cavo PVC flessibile, codice colore, cavo di alimentazione e comando per diverse applicazioni, 450/750V, anche per YSLY o YY

ÖLFLEX CLASSIC 100 300/500V 2X1,5

00100634

ÖLFLEX® CLASSIC 100 - Cavo in PVC flessibile, con codifica dei conduttori a colori. Cavo di controllo per molteplici applicazioni, 300/500V, anche per YSLY o YY

ÖLFLEX CLASSIC 100 450/750V 3G2,5

0010087

ÖLFLEX® CLASSIC 100 - cavo PVC flessibile, codice colore, cavo di alimentazione e comando per diverse applicazioni, 450/750V, anche per YSLY o YY

ÖLFLEX CLASSIC 100 CY 450/750V 4G1,5

00354593

ÖLFLEX® CLASSIC 100 CY 450/750V - Cavo PVC flessibile, con codice colore e schermato. Cavo di controllo e comando per molteplici applicazioni

ÖLFLEX CLASSIC 100 CY 450/750V 4G1,5

00354593

ÖLFLEX® CLASSIC 100 CY 450/750V - Cavo PVC flessibile, con codice colore e schermato. Cavo di controllo e comando per molteplici applicazioni

ÖLFLEX CLASSIC 100 300/500V 3G0,75

00100224

ÖLFLEX® CLASSIC 100 - Cavo in PVC flessibile, con codifica dei conduttori a colori. Cavo di controllo per molteplici applicazioni, 300/500V, anche per YSLY o YY

ÖLFLEX CLASSIC 100 CY 450/750V 4G10

00350213

ÖLFLEX® CLASSIC 100 CY 450/750V - Cavo PVC flessibile, con codice colore e schermato. Cavo di controllo e comando per molteplici applicazioni

ÖLFLEX CLASSIC 100 SY 4G2,5

00160893

ÖLFLEX® CLASSIC 100 SY - cavo PVC flessibile, codice colore con calza in fili di acciaio, cavo di alimentazione e comando per diverse applicazioni

ÖLFLEX CLASSIC 100 SY 4G2,5

00160893

ÖLFLEX® CLASSIC 100 SY - cavo PVC flessibile, codice colore con calza in fili di acciaio, cavo di alimentazione e comando per diverse applicazioni

ÖLFLEX SMART 108 3X0,5

17530099

ÖLFLEX® SMART 108 - cavo di comando PVC, registrato VDE, flessibile e numerato per diverse applicazioni, 300/500V, anche per YSLY o YY

ÖLFLEX CLASSIC 100 300/500V 4G1,5

00100654

ÖLFLEX® CLASSIC 100 - Cavo in PVC flessibile, con codifica dei conduttori a colori. Cavo di controllo per molteplici applicazioni, 300/500V, anche per YSLY o YY

ÖLFLEX CLASSIC 100 CY 450/750V 4G70

00350283

ÖLFLEX® CLASSIC 100 CY 450/750V - Cavo PVC flessibile, con codice colore e schermato. Cavo di controllo e comando per molteplici applicazioni

ÖLFLEX CLASSIC 100 CY 450/750V 4G2,5

00350173

ÖLFLEX® CLASSIC 100 CY 450/750V - Cavo PVC flessibile, con codice colore e schermato. Cavo di controllo e comando per molteplici applicazioni

Oops, an error occurred! Code: 20241230160829494769d5

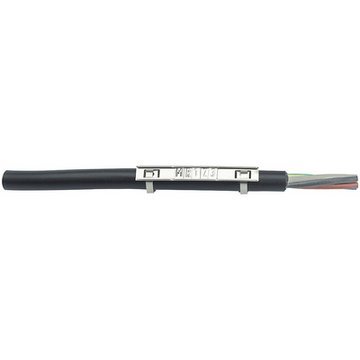

Kit FLEXIMARK® kit acciaio inox

SKINTOP® K-M ATEX plus blu

ÖLFLEX® EB CY

Codice articolo	Numero conduttori e sezione mm²	Diametro esterno [mm]	Peso rame kg/km	Peso cavo kg/km
ÖLFLEX® EB senza conduttore di terra giallo/verde
0012420	2 X 0.75	5.4	14,7	50
0012421	3 X 0.75	5.7	22,1	60
0012430	4 X 0.75	6.2	29,4	81
0012422	5 X 0.75	6.7	36,8	88
0012423	7 X 0.75	7.3	51,5	115
0012425	12 X 0.75	9.9	88,2	185
0012427	18 X 0.75	11.7	132,3	282
0012429	25 X 0.75	13.8	183,8	393
0012440	2 X 1.0	5.7	19,7	57
0012441	3 X 1.0	6	29,6	73
0012443	5 X 1.0	7.1	49,4	105
0012444	7 X 1.0	8	69,1	138
0012446	12 X 1.0	10.5	118,4	231
0012448	18 X 1.0	12.7	177,7	331
0012401	2 X 1.5	6.3	29	80
0012402	3 X 1.5	6.7	43	105
0012403	4 X 1.5	7.2	58	125
0012404	5 X 1.5	8.1	72	139
ÖLFLEX® EB con conduttore di terra giallo/verde
0012501	3 G 1.5	6.7	43	105
0012502	4 G 1.5	7.2	58	125
0012503	5 G 1.5	8.1	72	139
0012504	7 G 1.5	8.9	101	180
0012505	12 G 1.5	12	173	339
0012506	18 G 1.5	14.4	259	513
0012507	25 G 1.5	16.9	360	698

Disponibile da 2 a 5 giorni lavorativi.

Disponibile da 6 a 10 giorni lavorativi.

Disponibilità da verificare: contatta il Customer Service - Tel: +39 0362 4871

Vantaggi

Ingombro contenuto grazie al diametro ridotto
Adatto all''utilizzo esterno

Applicazione

Per circuiti a sicurezza intrinseca (Ex i) secondo IEC 60079-14:2013 / EN 60079-14:2014 / VDE 0165-1:2014, sezione 16.2.2

Caratteristiche del prodotto

Resistente ai raggi UV e agli agenti atmosferici secondo ISO 4892-3
Autoestinguente secondo IEC 60332-1-2

Riferimenti normativi/approvazioni

Secondo EN 50525-2-51

Costruzione

Fili sottili di rame nudo
Isolamento del conduttore in PVC LAPP P8/1
Conduttori cordati a strati concentrici
Guaina esterna: PVC, Blu, simile RAL 5015

Classificazione ETIM 5

ETIM 5.0 Class-ID: EC000104
Descrizione classe ETIM 5.0: cavo di controllo

Classificazione ETIM 6

ETIM 6.0 Class-ID: EC000104
ETIM 6.0 Class-Description: Cavo di comando

Codice di identificazione dei conduttori

Conduttori neri con numerazione bianca secondo VDE 0293-334

Mutua capacità

Conduttore/conduttore circa 140 nF/km

Induttanza

ca. 0.52 mH/km

Cordatura conduttori

Fili sottili secondo VDE 0295,
Classe 5 / IEC 60228 Cl.5

Raggio minimo di curvatura

Movimento occasionale: 15 x diametro esterno
Posa fissa: 4 x diametro esterno

Tensione Nominale (V)

U₀/U: 300/500 V

Tensione di prova

Conduttore/conduttore: 3.000 V

Campo di temperatura

Movimento occasionale: da -5°C a +70°C
Posa fissa: da -40°C a +80°C

Se non diversamente specificato, tutti i valori indicati del prodotto sono valori nominali. Altri valori come ad es. le tolleranze, se disponibili e rilasciati per la pubblicazione, vengono forniti su richiesta.
Confezione: matassa <= 30 kg oppure <= 250 m, in alternativa bobina.
Si prega di indicare la dimensione della confezione desiderata (ad es. tamburo 1 x 500 m oppure matasse 5 x 100 m)
Le fotografie e disegni non sono in scala e non sono da intendersi come immagini con dettagli realistici dei relativi prodotti.
I prezzi sono da intendersi IVA e sovrapprezzi esclusi. Vendita riservata ai clienti commerciali.
