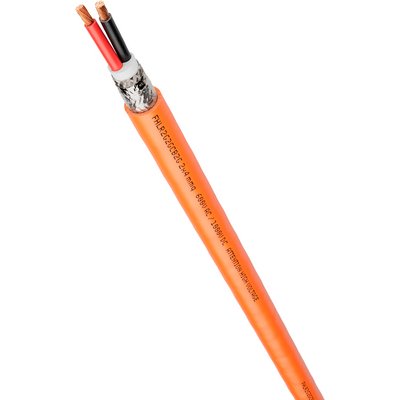

FHLR2GCB2G MC

Cavi multipolari schermati per veicoli elettrici, con isolamento e guaina in silicone, doppia schermatura, sia in foglio che in calza di rame. Eccezionale flessibilità e semplicità di posa.

Extraflessibile
T6-200°C per ISO 6722-1, ISO 19642
Conduttore in rame Classe B/C secondo ISO 19642

Informazioni sul prodotto (PDF)

Altri clienti hanno acquistato anche
Correlati e ritenuti interessanti da altri clienti

ÖLFLEX WIRE MS 2.1 1X1 BU

4160302

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX WIRE MS 2.1 1X1 BU

4160302

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX WIRE MS 2.1 1X1 DBU

4160314

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX WIRE MS 2.1 1X1 WHBU

4160344

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX CLASSIC 110 3G1,5

1119303

ÖLFLEX® CLASSIC 110 - cavo di comando PVC, registrato VDE, resistente all'olio e flessibile per diverse applicazioni, 300/500V, anche per YSLY o YY

ÖLFLEX CLASSIC 110 3G1,5

1119303

ÖLFLEX® CLASSIC 110 - cavo di comando PVC, registrato VDE, resistente all'olio e flessibile per diverse applicazioni, 300/500V, anche per YSLY o YY

H05V-K 1X0,5 DBU

4510141

Cavo di alimentazione e comando H05V-K, AR, PVC, 300/500V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

H05V-K 1X0,5 DBU

4510141

Cavo di alimentazione e comando H05V-K, AR, PVC, 300/500V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

H07V-K 1X2,5 BK

4520012

Cavo di alimentazione e comando H07V-K, AR, PVC, 450/750V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

H07V-K 1X2,5 BK

4520012

Cavo di alimentazione e comando H07V-K, AR, PVC, 450/750V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

X05V-K 2CHELIX 1X1 BUWH

4512263S

Cavo di alimentazione e comando X05V-K, per cablaggio interno, PVC, 300/500 V, classe 5, isolamento elica a doppio colore, ignifugo, bobina

X05V-K 2CHELIX 1X1 BUWH

4512263S

Cavo di alimentazione e comando X05V-K, per cablaggio interno, PVC, 300/500 V, classe 5, isolamento elica a doppio colore, ignifugo, bobina

ÖLFLEX WIRE MS 2.1 1X0,75 DBU

4160214

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX WIRE MS 2.1 1X1,5 DBU

4160414

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

H05V-K 1X0,5 BU

4510021

Cavo di alimentazione e comando H05V-K, AR, PVC, 300/500V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

ÖLFLEX CLASSIC 110 4G1,5

1119304

ÖLFLEX® CLASSIC 110 - cavo di comando PVC, registrato VDE, resistente all'olio e flessibile per diverse applicazioni, 300/500V, anche per YSLY o YY

ÖLFLEX WIRE MS 2.1 1X2,5 BK

4160501

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

H05V-K 1X1 DBU

4510143

Cavo di alimentazione e comando H05V-K, AR, PVC, 300/500V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

ÖLFLEX CLASSIC 110 3G2,5

1119403

ÖLFLEX® CLASSIC 110 - cavo di comando PVC, registrato VDE, resistente all'olio e flessibile per diverse applicazioni, 300/500V, anche per YSLY o YY

ÖLFLEX WIRE MS 2.1 1X0,5 DBU

4160114

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX WIRE MS 2.1 1X1 BU

4160302

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX WIRE MS 2.1 1X1 BU

4160302

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX WIRE MS 2.1 1X1 DBU

4160314

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX WIRE MS 2.1 1X1 WHBU

4160344

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX CLASSIC 110 3G1,5

1119303

ÖLFLEX® CLASSIC 110 - cavo di comando PVC, registrato VDE, resistente all'olio e flessibile per diverse applicazioni, 300/500V, anche per YSLY o YY

ÖLFLEX CLASSIC 110 3G1,5

1119303

ÖLFLEX® CLASSIC 110 - cavo di comando PVC, registrato VDE, resistente all'olio e flessibile per diverse applicazioni, 300/500V, anche per YSLY o YY

H05V-K 1X0,5 DBU

4510141

Cavo di alimentazione e comando H05V-K, AR, PVC, 300/500V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

H05V-K 1X0,5 DBU

4510141

Cavo di alimentazione e comando H05V-K, AR, PVC, 300/500V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

H07V-K 1X2,5 BK

4520012

Cavo di alimentazione e comando H07V-K, AR, PVC, 450/750V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

H07V-K 1X2,5 BK

4520012

Cavo di alimentazione e comando H07V-K, AR, PVC, 450/750V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

X05V-K 2CHELIX 1X1 BUWH

4512263S

Cavo di alimentazione e comando X05V-K, per cablaggio interno, PVC, 300/500 V, classe 5, isolamento elica a doppio colore, ignifugo, bobina

X05V-K 2CHELIX 1X1 BUWH

4512263S

Cavo di alimentazione e comando X05V-K, per cablaggio interno, PVC, 300/500 V, classe 5, isolamento elica a doppio colore, ignifugo, bobina

ÖLFLEX WIRE MS 2.1 1X0,75 DBU

4160214

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX WIRE MS 2.1 1X1,5 DBU

4160414

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

H05V-K 1X0,5 BU

4510021

Cavo di alimentazione e comando H05V-K, AR, PVC, 300/500V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

ÖLFLEX CLASSIC 110 4G1,5

1119304

ÖLFLEX® CLASSIC 110 - cavo di comando PVC, registrato VDE, resistente all'olio e flessibile per diverse applicazioni, 300/500V, anche per YSLY o YY

ÖLFLEX WIRE MS 2.1 1X2,5 BK

4160501

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

H05V-K 1X1 DBU

4510143

Cavo di alimentazione e comando H05V-K, AR, PVC, 300/500V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

ÖLFLEX CLASSIC 110 3G2,5

1119403

ÖLFLEX® CLASSIC 110 - cavo di comando PVC, registrato VDE, resistente all'olio e flessibile per diverse applicazioni, 300/500V, anche per YSLY o YY

ÖLFLEX WIRE MS 2.1 1X0,5 DBU

4160114

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

Codice articolo	Numero conduttori e sezione mm²	Diametro esterno [mm]	Peso rame kg/km	Weight (kg/km)
18016215	2x1.5	8.8	54,32	126
18016225	2x2.5	10	79,93	169
18016240	2x4	11.3	114	222
18016260	2x6	12.8	157,89	292

Disponibile da 2 a 5 giorni lavorativi.

Disponibile da 6 a 10 giorni lavorativi.

Disponibilità da verificare: contatta il Customer Service - Tel: +39 0362 4871

Vantaggi

Extraflessibile grazie al conduttore di Classe B/C, permette una facile posa in spazi ristretti.
Possibili applicazioni anche in ambienti con temperature alte, come veicoli industriali in ambienti caldi o che operano in zone con temperature alte, T6-200°C per ISO 6722-1, ISO 19642.
La doppia schermatura offre una protezione EMC combinata per le alte e le basse frequenze.
Le dimensioni ridotte della versione Ultra rendono questo cavo adatto anche alla posa fissa quando lo spazio è limitato.
Cavi con dimensioni studiate sulla base dei più comuni connettori del settore automotive.

Applicazione

Cavi HV THIN WALL schermati T6-200 °C
Cavi multipolari flessibili con doppia schermatura.
Speciale mescola elastomerica siliconica, autoestinguente, senza alogeni e a bassa emissione di fumi.
Adatto per cavi di collegamento HV per veicoli elettrici, trasformatori, generatori e motori ibridi ed elettrici, veicoli industriali/logistici.
Eccellente resistenza alla lacerazione, buona resistenza alla maggior parte degli oli, degli agenti chimici e delle condizioni atmosferiche.

Caratteristiche del prodotto

Autoestinguente secondo IEC 60332-1-2
Elevata resistenza agli oli
Privo di alogeni secondo IEC 60754
Conforme ai requisiti EMC

Norm references / Approvals

Secondo ISO 6722-1, ISO 19642
Temperature Classe F e Classe T6 secondo ISO 19642-1

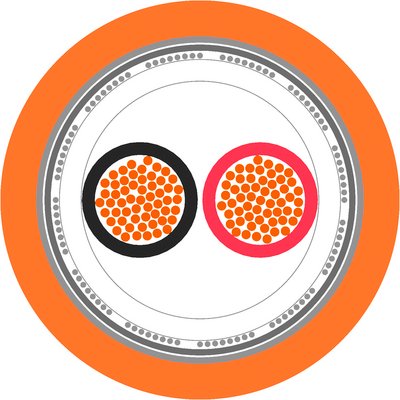

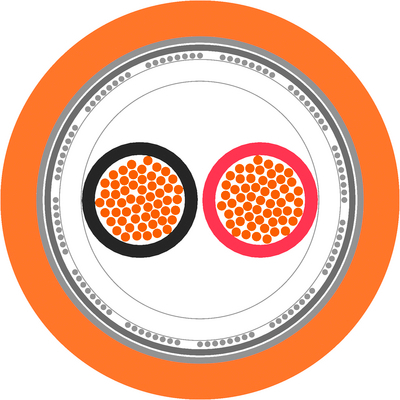

Costruzione

Conduttore in fili sottili di rame rosso di Classe B/C secondo ISO 19642
Isolamento in Silicone LSZH
Guaina intermedia in Silicone LSZH
Schermatura in calza di rame stagnato
Foglio in Alluminio/PET
Guaina in Silicone LSZH arancione

Classificazione ETIM 5

ETIM 5.0 Class-ID: EC000104
Descrizione classe ETIM 5.0: cavo di controllo

Classificazione ETIM 6

ETIM 6.0 Class-ID: EC000104
ETIM 6.0 Class-Description: Cavo di comando

Cordatura conduttori

Fili sottilissimi, Classe B/C secondo ISO 19642

Raggio minimo di curvatura

Posa fissa: 4 x diametro esterno

Tensione Nominale (V)

1000 Vac/1.500 Vdc secondo ISO 19642

Campo di temperatura

Posa fissa: -65°C fino a +200°C
Classe F, Classe T6 secondo ISO 19642-1

Se non diversamente specificato, tutti i valori indicati del prodotto sono valori nominali a temperatura ambiente. I dettagli sui valori (es. le tolleranze) vengono forniti su richiesta.
Confezione: matassa <= 30 kg oppure <= 250 m, in alternativa bobina.
Si prega di indicare la dimensione della confezione desiderata (ad es. tamburo 1 x 500 m oppure matasse 5 x 100 m)
Trade product
Le fotografie e disegni non sono in scala e non sono da intendersi come immagini con dettagli realistici dei relativi prodotti.
