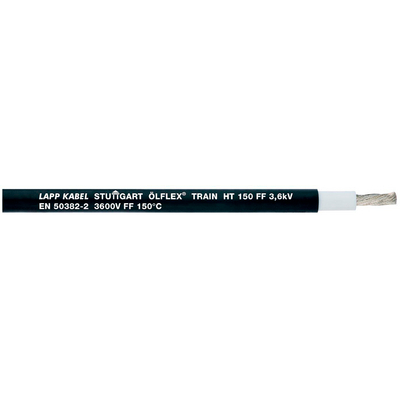

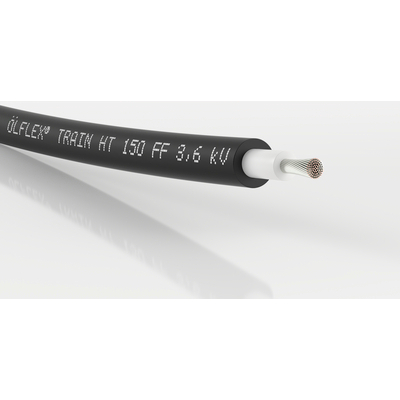

ÖLFLEX® TRAIN HT 150 FF 3,6kV

Cavo unipolare a norma EN 50382-2 tipo FF per requisiti elevati in ambito ferroviario

ÖLFLEX® TRAIN HT 150 FF 3,6kV - Conduttore unipolare EN 50382-2 tipo FF, 3,6/6kV, 150°C per veicoli su rotaia/ferrovia, EN 45545: HL1-HL3

  • Conforme a EN 50382-2 tipo FF ed EN 45545-2
  • Elevata resistenza termica: da -40°C a +150°C
  • Altamente resistente a oli e carburanti

guidaBuona resistenza chimicaAutoestinguentePrivo di alogeniResistente alle basse temperatureResistenza meccanicaResistente all'olioResistente alla temperaturaResistente ai raggi UV

Codice articolo Numero conduttori e sezione mm²Diametro esterno [mm]Peso rame kg/kmPeso cavo kg/kmUnità di base

Prezzo di base

15382060
1 X 2.510.824122
15382061
1 X 4.011.338,4143
15382062
1 X 6.011.957,6167
15382063
1 X 10.012.896217
15382064
1 X 16.013.9153,6291
15382065
1 X 25.016.0240403
15382066
1 X 35.017.3336503
15382067
1 X 50.019.0480668
15382068
1 X 70.020.8672867
15382069
1 X 95.022.69121110
15382070
1 X 120.024.311521343
15382071
1 X 150.026.214401621
15382072
1 X 185.028.717762004
15382073
1 X 240.031.923042555
Disponibile da 2 a 5 giorni lavorativi.
Disponibile da 6 a 10 giorni lavorativi.
Disponibilità da verificare: contatta il Customer Service - Tel: +39 0362 4871

Vantaggi

  • Buona flessibilità - di facile installazione in spazi ridotti
  • Good chemical resistance please see Appendix T1
  • Per temperature ambiente elevate
  • Reduced flame spreading increases the protection against damage to persons and property in the event of a fire

Applicazione

  • Per l’impiego nei veicoli su rotaie, per installazione fissa protetta e in applicazioni con mobilità limitata
  • Adatto per il cablaggio di quadri elettrici, distributori, converter, motori e batterie
  • Utilizzabile anche in ambienti con presenzadi oli e in aree con temperature elevate

Caratteristiche del prodotto

  • Reazione al fuoco a norma EN/IEC:
    - Privo di alogeni a norma EN 60754-1
    - Assenza di gas corrosivi a norma EN 60754-2
    - Assenza di fluoro a norma EN 60684-2
    - Assenza di gas tossici a norma EN 50305
    - Bassa densità di fumo a norma EN 61034-2
    - Ignifugo a norma EN 60332-1-2
    - Assenza di propagazione delle fiamme a norma
    EN 60332-3-24 / EN 60332-3-25 /
    EN 50305
  • Proprietà chimiche: - resistete all’olio in conformità a EN 50382-2 - resistente agli acidi in conformità a EN 50382-2 - resistente alle basi in conformità a EN 50382-2 - resistente all’ozono in conformità a EN 50382-2
  • Portata di corrente conforme a EN 50355, allegato A

Riferimenti normativi/approvazioni

  • EN 50382-2 tipo FF
  • EN 45545-2 HL1, HL2, HL3

Costruzione

  • Trefoli in rame stagnato, filo sottile
  • Isolamento: mescola in gomma silicone tipo EI 111
  • Rivestimento: foglio plastico privo di alogeni (opzionale)
  • Guaina: mescola in gomma silicone tipo EM 107
  • Colore guaina esterna: nero

Classificazione ETIM 5

  • ETIM 5.0 Class-ID: EC000057
  • Descrizione classe ETIM 5.0: cavo di potenza a bassa tensione

Cordatura conduttori

  • Fili sottili secondo VDE 0295, classe 5 / IEC 60228 classe 5

Raggio minimo di curvatura

  • Posa fissa: 3 x diametro esterno, una volta
  • Movimento occasionale: 5 x diametro esterno

Tensione Nominale (V)

  • U0/U AC 3,6/6 kV
  • Um AC 7,2 kV
    V0 DC 5,4 kV

Tensione di prova

  • 11 kV AC; 26 kV DC

Campo di temperatura

  • da -40°C a +150°C

  • Se non diversamente specificato, tutti i valori indicati del prodotto sono valori nominali. Altri valori come ad es. le tolleranze, se disponibili e rilasciati per la pubblicazione, vengono forniti su richiesta.
  • Confezione: matassa <= 30 kg oppure <= 250 m, in alternativa bobina.
  • Si prega di indicare la dimensione della confezione desiderata (ad es. tamburo 1 x 500 m oppure matasse 5 x 100 m)
  • Le fotografie e disegni non sono in scala e non sono da intendersi come immagini con dettagli realistici dei relativi prodotti.
  • I prezzi sono da intendersi IVA e sovrapprezzi esclusi. Vendita riservata ai clienti commerciali.
