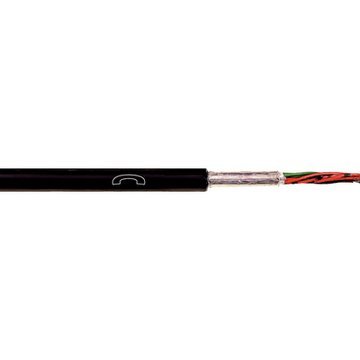

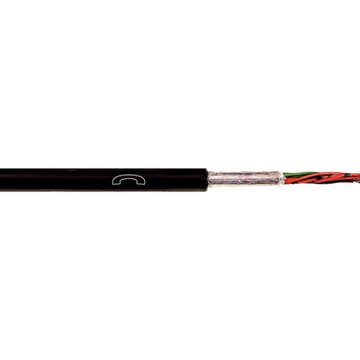

A-2Y(L)2Y...ST III BD cavo telefonico per esterni

Cavo di telecomunicazione per esterni A-2Y(L)2Y...ST III BD conforme a VDE 0816, rivestimento appositamente a strati per interramento diretto e indiretto

Informazioni sul prodotto (PDF)

No data available for display

ETHERLINE PN Cat.5e Y 2x2xAWG22

2170891

Cavo Ethernet industriale Cat.5 per installazione fissa, per applicazioni PROFINET tipo A; design 2x2xAWG22/1

ÖLFLEX WIRE MS 2.1 1X1 BU

4160302

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX WIRE MS 2.1 1X1 BU

4160302

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX WIRE MS 2.1 1X1 DBU

4160314

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX CLASSIC 110 3G1,5

1119303

ÖLFLEX® CLASSIC 110 - cavo di comando PVC, registrato VDE, resistente all'olio e flessibile per diverse applicazioni, 300/500V, anche per YSLY o YY

ÖLFLEX CLASSIC 110 3G1,5

1119303

ÖLFLEX® CLASSIC 110 - cavo di comando PVC, registrato VDE, resistente all'olio e flessibile per diverse applicazioni, 300/500V, anche per YSLY o YY

X05V-K 2CHELIX 1X1 BUWH

4512263S

Cavo di alimentazione e comando X05V-K, per cablaggio interno, PVC, 300/500 V, classe 5, isolamento elica a doppio colore, ignifugo, bobina

X05V-K 2CHELIX 1X1 BUWH

4512263S

Cavo di alimentazione e comando X05V-K, per cablaggio interno, PVC, 300/500 V, classe 5, isolamento elica a doppio colore, ignifugo, bobina

ÖLFLEX CLASSIC 110 4G1,5

1119304

ÖLFLEX® CLASSIC 110 - cavo di comando PVC, registrato VDE, resistente all'olio e flessibile per diverse applicazioni, 300/500V, anche per YSLY o YY

ETHERLINE FD P FC CAT5 2x2xAWG22

2170894

Cavo Ethernet industriale Cat.5 per elevata flessibilità, per applicazioni PROFINET tipo C; design 2x2xAWG22/7; omologazione UL

ÖLFLEX WIRE MS 2.1 1X0,5 DBU

4160114

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX WIRE MS 2.1 1X0,75 DBU

4160214

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX CLASSIC 110 3G1

1119203

ÖLFLEX® CLASSIC 110 - cavo di comando PVC, registrato VDE, resistente all'olio e flessibile per diverse applicazioni, 300/500V, anche per YSLY o YY

ÖLFLEX WIRE MS 2.1 1X0,5 WHBU

4160144

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

H07V-K 1X2,5 BK

4520012

Cavo di alimentazione e comando H07V-K, AR, PVC, 450/750V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

H07V-K 1X2,5 BK

4520012

Cavo di alimentazione e comando H07V-K, AR, PVC, 450/750V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

H05V-K 1X0,5 DBU

4510141

Cavo di alimentazione e comando H05V-K, AR, PVC, 300/500V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

H05V-K 1X0,5 DBU

4510141

Cavo di alimentazione e comando H05V-K, AR, PVC, 300/500V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

ÖLFLEX CLASSIC 110 2X0,5

1119752

ÖLFLEX® CLASSIC 110 - cavo di comando PVC, registrato VDE, resistente all'olio e flessibile per diverse applicazioni, 300/500V, anche per YSLY o YY

ÖLFLEX CLASSIC 110 4G2,5

1119404

ÖLFLEX® CLASSIC 110 - cavo di comando PVC, registrato VDE, resistente all'olio e flessibile per diverse applicazioni, 300/500V, anche per YSLY o YY

SKINTOP® BS-SC-M METAL / SKINTOP® BSR-SC-M METAL

SKINTOP® MS-HF-M SC

SKINTOP® MS-SC-M

STAR STRIP Spelacavi

Codice articolo	Numero di coppie	Diametro esterno [mm]	Peso rame [kg/km]	Peso [kg/km]
A-2Y(L)2Y...STIII BD conduttore in rame 0,6 mm
1591050	2	8,1	11	80
1591052	6	10,3	34	130
1591053	10	11,5	57	165
A-2Y(L)2Y...ST III BD conduttore in rame 0,8 mm
1591150	2	8,6	20	100
1591151	4	10,9	40	160
1591152	6	11,5	60	175
1591153	10	13,5	101	235
1591154	20	17,3	201	390

Disponibile da 2 a 5 giorni lavorativi.

Disponibile da 6 a 10 giorni lavorativi.

Disponibilità da verificare: contatta il Customer Service - Tel: +39 0362 4871

Applicazione

Cavi esterni per sistemi di telecomunicazioni ed elaborazione dati
Non installare i cavi per posa interrata o destinati alla posa protetta, in zone a rischio di incendio

Caratteristiche del prodotto

Guaina esterna nera (RAL 9005)
Resistente ai raggi UV e resistente all'acqua
La versione piena (A-2YF(L)2Y...ST III BD) è anche a tenuta d'acqua longitudinale

Riferimenti normativi/approvazioni

Secondo DIN VDE 0816

Costruzione

Conduttore rigido in rame nudo
Isolamento dei conduttori in polietilene (PE)
Cordatura in fasci, ogni fascio è composto da 5 star-quad
Nastratura in carta
Schermatura in foglio di materiale plastico laminato, guaina esterna in PE

Classificazione ETIM 5

ETIM 5.0 Class-ID: EC000829
Descrizione classe ETIM 5.0 : Cavi di segnale/telecomunicazioni

Classificazione ETIM 6

ETIM 6.0 Class-ID: EC000829
ETIM 6.0 Class-Description: Cavo per telecomunicazioni

Codice di identificazione dei conduttori

conforme con VDE 0816, vedi tabella T10

Mutua capacità

A 800 Hz: max. 52 nF/km

Accoppiamento

K1: 98 % <400 pF/300 m
K9-12: 98 % < 100 pF/300 m

Sezione conduttore in

0,6 mm: 0,28 mm²
0,8 mm: 0,50 mm²

Attenuazione cavo / attenuazione

A 800 Hz 0,6 mm: ca 1,04 dB/km
A 800 Hz 0,8 mm: ca 0,78 dB/km

Raggio minimo di curvatura

10 x diametro esterno

Tensione di prova

Conduttore/conduttore: 500 V
Conduttore/schermo: 2.000 V

Resistenza dell'anello

0,6 mm: 130 Ohm/km
0,8 mm: 73,2 Ohm/km

Campo di temperatura

Durante l'installazione: da -20 °C a +50 °C
Dopo l'installazione: ≤ +70 °C

Se non diversamente specificato, tutti i valori indicati del prodotto sono valori nominali. Altri valori come ad es. le tolleranze, se disponibili e rilasciati per la pubblicazione, vengono forniti su richiesta.
Confezione: matassa <= 30 kg oppure <= 250 m, in alternativa bobina.
