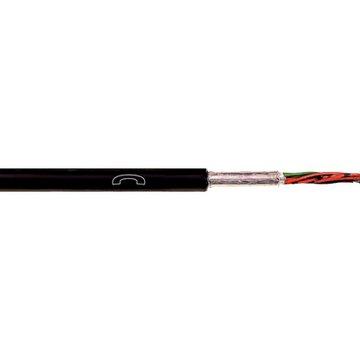

A-2YF(L)2Y...ST III BD cavo per esterni

Cavo di telecomunicazione per esterni A-2YF(L)2Y...ST III BD, VDE 0816, tenuta stagna longitudinale e laterale per interramento diretto e indiretto

Per esterno interferenze Resistente ai raggi UV

Codice articolo Numero di coppie Diametro esterno [mm] Peso rame [kg/km] Peso [kg/km] Unità di base Prezzo di base
A-2YF(L)2Y...ST III BD conduttore in rame 0,6 mm
1591028
2 8,3 11 67
1591029
4 10,4 23 104
1591030
6 11 34 130
1591031
10 12,5 57 180
1591032
20 16 113 300
1591033
30 19 170 420
1591035
50 22,3 283 620
1591037
100 30,5 565 1225
A-2YF(L)2Y...ST III BD conduttore in rame 0,8 mm
1591217
2 8,8 20 83
1591218
4 11,2 40 134
1591221
6 12 60 180
1591222
10 14 101 250
1591223
20 19,1 201 460
1591224
30 22 302 630
1591225
40 24 402 800
1591226
50 26 503 975
1591228
100 36 1005 1900
Disponibile da 2 a 5 giorni lavorativi.
Disponibile da 6 a 10 giorni lavorativi.
Momentaneamente non disponibile.

Applicazione

  • Cavi esterni per sistemi di telecomunicazioni ed elaborazione dati
  • Non installare i cavi per posa interrata o destinati alla posa protetta, in zone a rischio di incendio

Caratteristiche del prodotto

  • Guaina esterna nera (RAL 9005)
  • Resistente ai raggi UV e tenuta all'acqua laterale
  • La versione piena (A-2YF(L)2Y...ST III BD) è anche a tenuta d'acqua longitudinale

Riferimenti normativi/approvazioni

  • Secondo DIN VDE 0816

Costruzione

  • Come A-2Y(L)2Y, ma con petrolato, guaina a strati con nastratura in materiale plastico rivestita di alluminio e guaina in PE

Classificazione ETIM 5

  • ETIM 5.0 Class-ID: EC000829
  • Descrizione classe ETIM 5.0 : Cavi di segnale/telecomunicazioni

Classificazione ETIM 6

  • ETIM 6.0 Class-ID: EC000829
  • ETIM 6.0 Class-Description: Cavo per telecomunicazioni

Codice di identificazione dei conduttori

  • conforme con VDE 0816, vedi tabella T10

Mutua capacità

  • A 800 Hz: max. 52 nF/km

Accoppiamento

  • K1: 98 % <400 pF/300 m
  • K9-12: 98 % < 100 pF/300 m

Sezione conduttore in

  • 0,6 mm: 0,28 mm²
  • 0,8 mm: 0,50 mm²

Attenuazione cavo / attenuazione

  • A 800 Hz 0,6 mm: ca. 1,0 dB/km
  • A 800 Hz 0,8 mm: ca 0,8 dB/km

Raggio minimo di curvatura

  • 10 x diametro esterno

Tensione di prova

  • Conduttore/conduttore: 500 V
  • Conduttore/schermo: 2.000 V

Resistenza dell'anello

  • 0,6 mm: 130 Ohm/km
  • 0,8 mm: 73,2 Ohm/km

Campo di temperatura

  • Durante l'installazione: da -20 °C a +50 °C
    Dopo l'installazione: ≤ +70 °C

  • Se non diversamente specificato, tutti i valori indicati del prodotto sono valori nominali. Altri valori come ad es. le tolleranze, se disponibili e rilasciati per la pubblicazione, vengono forniti su richiesta.
  • Confezione: matassa <= 30 kg oppure <= 250 m, in alternativa bobina.
  • Le fotografie e disegni non sono in scala e non sono da intendersi come immagini con dettagli realistici dei relativi prodotti.
