UNITRONIC® Li2YCY PiMF

Cavo schermato a coppie twistate singolarmente schermate per trasmissione dati ed isolamento dei conduttori in PE

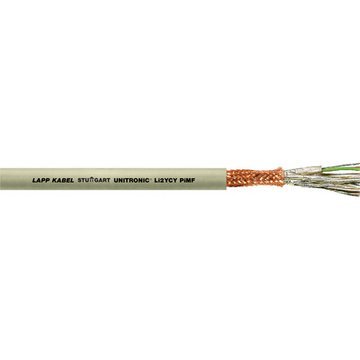

UNITRONIC® Li2YCY PiMF: cavo per dati PVC a bassa frequenza e capacità, schermato, con codice DIN 47100, coppie unipolari PE in lamina metallica, cablaggio interfaccia RS422/RS485

Coppie schermate con foglio metallico (PiMF)

interferenze

CEFire

Oops, an error occurred! Code: 20241218091833686e03b9
Codice articolo Numero coppie e sezione conduttore in mm²Diametro esterno [mm]Peso rame kg/kmPeso cavo kg/kmUnità di base

Prezzo di base

UNITRONIC® Li2YCY PiMF
a 7 fili
0034040
2 x 2 x 0,227,73375,4
0034041
3 x 2 x 0,228,14286
0034042
4 x 2 x 0,228,75099
0034043
8 x 2 x 0,2210,985161,4
0034044
10 x 2 x 0,2212100186,4
0034045
2 x 2 x 0,3494370
0034046
3 x 2 x 0,349,45585
0034047
4 x 2 x 0,349,864103
0034048
8 x 2 x 0,3412,9127191
0034060
2 x 2 x 0,59,95196
0034061
3 x 2 x 0,510,466116
0034062
4 x 2 x 0,511,371141
0034063
5 x 2 x 0,511,892180
0034064
8 x 2 x 0,514,5153271
0034065
10 x 2 x 0,516,6182327
Filo sottile
0034070
2 x 2 x 111,782126
0034071
3 x 2 x 111,8109196
0034072
4 x 2 x 112,7133193
0034073
10 x 2 x 119,7326492
Disponibile da 2 a 5 giorni lavorativi.
Disponibile da 6 a 10 giorni lavorativi.
Disponibilità da verificare: contatta il Customer Service - Tel: +39 0362 4871

Vantaggi

  • Cavo dati a bassa capacità, con coppie schermate e schermatura globale in calza di fili di rame
  • Particolarmente idoneo per il cablaggio di sistemi controllo dati in grandi impianti industriali
  • Coppie schermate e schermatura sul totale per ridurre le interferenze elettriche
  • Twistatura delle coppie contro diafonia ed interferenze

Applicazione

  • Per requisiti più elevati nell'attenuazione near-end cross-talk ed elevate interferenze elettriche nei circuiti
  • Idoneo alla trasmissione di segnali che variano di frequenza e tensione
  • Possibilità di impiego multifunzionale nell'elettronica di sistemi computerizzati, apparecchiature di comando elettronico, macchine per ufficio, bilance, ecc.
  • Per la trasmissione di segnali di misura e interfacce seriali a 2 fili
  • Per posa mobile limitata e per installazione fissa in interni asciutti o umidi

Caratteristiche del prodotto

  • Autoestinguente secondo IEC 60332-1-2

Costruzione

  • Conduttore a trefolo a 7 fili o a fili sottili (da 1mm²) in rame nudo
  • Isolamento dei conduttori in polietilene (PE)
  • Conduttori twistati a coppie
  • Schermatura a nastro di alluminio e filo di drenaggio in rame su ogni singola coppia
  • Schermatura in calza di rame nudo sul totale
  • Guaina esterna in PVC
    Colore rivestimento esterno: grigio (simile a grigio ghiaia / RAL 7032)

Classificazione ETIM 5

  • ETIM 5.0 Class-ID: EC000104
  • Descrizione classe ETIM 5.0: cavo di controllo

Classificazione ETIM 6

  • ETIM 6.0 Class-ID: EC000104
  • ETIM 6.0 Class-Description: Cavo di comando

Codice di identificazione dei conduttori

  • 0.22 mm²-0.5 mm²: secondo DIN 47100, tabella T9
  • 1,0 mm²: conduttore a: bianco, conduttore b: nero

Mutua capacità

  • A 800 Hz:
    0,22 mm²: max. 70 nF/km
    0,34 mm²: max. 70 nF/km
    0,5 mm²: max. 75 nF/km
    1,0 mm²: max. 85 nF/km

Induttanza

  • ca. 0,4 mH/km

Cordatura conduttori

  • Conduttore a trefolo, secondo VDE 0881, 7 fili

Raggio minimo di curvatura

  • Movimento occasionale: 20 x diametro esterno
  • Posa fissa: 150 mm

Tensione di prova

  • Conduttore/conduttore: 2.000 V
  • Conduttore/schermo: 1.000 V

Impedenza caratteristica

  • ca. 85 Ohm (> 1 MHz)

Campo di temperatura

  • Movimento occasionale: da -5°C a +70°C
  • Posa fissa: da -40°C a +80°C

  • Se non diversamente specificato, tutti i valori indicati del prodotto sono valori nominali. Altri valori come ad es. le tolleranze, se disponibili e rilasciati per la pubblicazione, vengono forniti su richiesta.
  • Confezione: matassa <= 30 kg oppure <= 250 m, in alternativa bobina.
  • Si prega di indicare la dimensione della confezione desiderata (ad es. tamburo 1 x 500 m oppure matasse 5 x 100 m)
  • TERMI-POINT® è un marchio depositato di AMP
  • Le fotografie e disegni non sono in scala e non sono da intendersi come immagini con dettagli realistici dei relativi prodotti.
  • I prezzi sono da intendersi IVA e sovrapprezzi esclusi. Vendita riservata ai clienti commerciali.
