UNITRONIC® SENSOR Valve

Connettore valvola ed estremità cavo libera

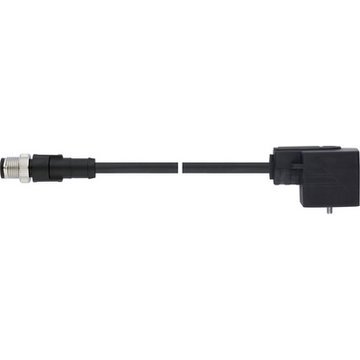

Cavo di collegamento sensore/attuatore, connettore per valvola su estremità conduttore libera, PUR privo di alogeni, 3 pin, con LED, tipo A, tipo B, tipo C, IP65/IP67

Componenti aggiuntivi di Lapp per l’automazioneAutomazione industrialeTempo di montaggioIngombri ridotticatena portacaviImpermeabile

Oops, an error occurred! Code: 202411230634301d4dd729
Codice articolo Descrizione articoloNumero di poliLength (m)LEDTensione nominale (V)Pezzi / confezioneUnità di base

Prezzo di base

Connettore valvola tipo A (18 mm)
22260584
AB-C3- 2,0PUR-A-1L-S321 LED241
22260576
AB-C3- 5,0PUR-A-1L-S351 LED241
22260577
AB-C3-10,0PUR-A-1L-S3101 LED241
Connettore per valvola tipo A (18mm) per pressostato
22260589
AB-C5-2,0PUR-AD-2L522 LEDs241
22260590
AB-C5-5,0PUR-AD-2L552 LEDs241
22260591
AB-C5-10,0PUR-AD-2L5102 LEDs241
Connettore valvola tipo B (10 mm)
22260585
AB-C3- 2,0PUR-B-1L-S321 LED241
22260578
AB-C3- 5,0PUR-B-1L-S351 LED241
22260579
AB-C3-10,0PUR-B-1L-S3101 LED241
Connettore valvola tipo BI (11 mm)
22260586
AB-C3- 2,0PUR-BI-1L-S321 LED241
22260580
AB-C3- 5,0PUR-BI-1L-S351 LED241
22260581
AB-C3-10,0PUR-BI-1L-S3101 LED241
Connettore valvola tipo C (8 mm)
22260587
AB-C3- 2,0PUR-C-1L-S321 LED241
22260582
AB-C3- 5,0PUR-C-1L-S351 LED241
22260583
AB-C3-10,0PUR-C-1L-S3101 LED241
Connettore valvola tipo CI (9,4 mm)
22260588
AB-C3- 2,0PUR-CI-1L-S321 LED241
22260574
AB-C3- 5,0PUR-CI-1L-S351 LED241
22260575
AB-C3-10,0PUR-CI-1L-S3101 LED241
Disponibile da 2 a 5 giorni lavorativi.
Disponibile da 6 a 10 giorni lavorativi.
Disponibilità da verificare: contatta il Customer Service - Tel: +39 0362 4871

Vantaggi

  • Riduzione dei costi grazie all’installazione semplice e rapida
  • Riduzione dell’ingombro grazie alle dimensioni compatte.
  • Ricerca guasti semplice e rapida

Caratteristiche del prodotto

  • Adatto all’impiego in catene portacavi
  • Con circuito di protezione (diodo Z), bypass PE (tranne tipo AD)
  • LED indicatore di stato (giallo)
    LED stato di commutazione (2 rosso/verde)
  • Provvisto di porta targhetta per la marcatura
  • PWIS-free

Costruzione

  • 3 o 5 x 0.5 mm²
  • Colorazioni:Conduttori neri con numerazione bianca + giallo/verde
  • Guaina esterna in PUR privo di alogeni, nera
  • Diametro esterno:4.5 mm (3 pins)5.3 mm (5 pins)

Classificazione ETIM 5

  • ETIM 5.0 Class-ID: EC001855
  • Descrizione classe ETIM 5.0: cordone di connessione sensore-attuatore

Classificazione ETIM 6

  • ETIM 6.0 Class-ID: EC001855
  • ETIM 6.0 Class-Description: Cavo confezionato sensore-attuatore

Materiale

  • Contatti: CuSn
    Placcatura contatto: Ag

Grado di protezione

  • IP65/IP67

Campo di temperatura (esercizio)

  • Connettore valvola da -20°C a +85°C
  • Posa fissa da -40°C a +80°C
    Posa mobile da -20°C a +80°C

Corrente nominale (A)

  • 4 A

  • Se non diversamente specificato, tutti i valori indicati del prodotto sono valori nominali. Altri valori come ad es. le tolleranze, se disponibili e rilasciati per la pubblicazione, vengono forniti su richiesta.
  • Le fotografie e disegni non sono in scala e non sono da intendersi come immagini con dettagli realistici dei relativi prodotti.
  • I prezzi sono da intendersi IVA e sovrapprezzi esclusi. Vendita riservata ai clienti commerciali.
