HITRONIC® HDH Mini-Breakout

Cavo da interno divisibile con guaina esterna LSZH; privo di alogeni; J-V(ZN)HH

Cavo per interni per installazione fissa nei tunnel per cavi con max 12 fibre a modalità singola o modalità multipla; J-V(ZN)HH

CPR: informazioni su www.lappitalia.it/cpr
Cavo mini breakout per cablaggio diretto del connettore

Informazioni sul prodotto (PDF)

HITRONIC HRH400 2G 62,5/125 OM1

26000102

Cavo divisibile HITRONIC® HRH per il cablaggio diretto del connettore; J-V(ZN)HH, disponibile con fibre OM1, OM2, OM3 e OM4 a modalità multipla oppure OS2 a modalità singola

HITRONIC HRH600 4G 50/125 OM3

26000304

Cavo divisibile HITRONIC® HRH per il cablaggio diretto del connettore; J-V(ZN)HH, disponibile con fibre OM1, OM2, OM3 e OM4 a modalità multipla oppure OS2 a modalità singola

HITRONIC HRH1200 8G 50/125 OM3

26000308

Cavo divisibile HITRONIC® HRH per il cablaggio diretto del connettore; J-V(ZN)HH, disponibile con fibre OM1, OM2, OM3 e OM4 a modalità multipla oppure OS2 a modalità singola

HITRONIC HRH400 2G 62,5/125 OM1

26000102

Cavo divisibile HITRONIC® HRH per il cablaggio diretto del connettore; J-V(ZN)HH, disponibile con fibre OM1, OM2, OM3 e OM4 a modalità multipla oppure OS2 a modalità singola

HITRONIC HRH600 4G 62,5/125 OM1

26000104

Cavo divisibile HITRONIC® HRH per il cablaggio diretto del connettore; J-V(ZN)HH, disponibile con fibre OM1, OM2, OM3 e OM4 a modalità multipla oppure OS2 a modalità singola

HITRONIC HRH600 4G 50/125 OM2

26000204

Cavo divisibile HITRONIC® HRH per il cablaggio diretto del connettore; J-V(ZN)HH, disponibile con fibre OM1, OM2, OM3 e OM4 a modalità multipla oppure OS2 a modalità singola

HITRONIC HRH400 2G 50/125 OM2

26000202

Cavo divisibile HITRONIC® HRH per il cablaggio diretto del connettore; J-V(ZN)HH, disponibile con fibre OM1, OM2, OM3 e OM4 a modalità multipla oppure OS2 a modalità singola

HITRONIC HDH 2G 50/125 OM2

26010202

Cavo per interni per installazione fissa nei tunnel per cavi con max 12 fibre a modalità singola o modalità multipla; J-V(ZN)HH

HITRONIC HDH 4G 50/125 OM3

26010304

Cavo per interni per installazione fissa nei tunnel per cavi con max 12 fibre a modalità singola o modalità multipla; J-V(ZN)HH

HITRONIC HDH 8G 50/125 OM3

26010308

Cavo per interni per installazione fissa nei tunnel per cavi con max 12 fibre a modalità singola o modalità multipla; J-V(ZN)HH

HITRONIC HDH 12G 50/125 OM3

26010312

Cavo per interni per installazione fissa nei tunnel per cavi con max 12 fibre a modalità singola o modalità multipla; J-V(ZN)HH

UNITRONIC BUS PB 1X2X0,64

2170220

Vari cavi bus per PROFIBUS-DP, -FMS e FIP. Es. disponibile la versione Fast Connect e priva di alogeni.

UNITRONIC BUS PB 1X2X0,64

2170220

Vari cavi bus per PROFIBUS-DP, -FMS e FIP. Es. disponibile la versione Fast Connect e priva di alogeni.

ÖLFLEX WIRE MS 2.1 1X0,5 BU

4160102

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX WIRE MS 2.1 1X0,5 BU

4160102

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ETHERLINE Y CAT.5e BK 2x2xAWG22/7

2170901

Cavo Industrial Ethernet cat.5 per applicazioni speciali, conforme PROFINET Type C; 2x2xAWG22/7, guaina in PVC

ÖLFLEX WIRE MS 2.1 1X1 BU

4160302

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX WIRE MS 2.1 1X0,5 BUWH

4160126

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ETHERLINE FD P CAT5e 4X2XAWG26

2170489

Cavo Ethernet industriale Cat.5e per elevata flessibilità; materiale guaina esterna PUR (omologazione AWM), design 2 o 4 x2xAWG26/19

ETHERLINE FD P CAT5e 4X2XAWG26

2170489

Cavo Ethernet industriale Cat.5e per elevata flessibilità; materiale guaina esterna PUR (omologazione AWM), design 2 o 4 x2xAWG26/19

HITRONIC PCF DUPLEX PNB PVC-PVC

28052702

Cavi ottici a norma PROFINET corrispondenti a tipo B e C con cavo doppio PCF 2K200/230, con codice colore; J-VY(ZN)Y, AT-V(ZN)Y(ZN)11Y

UNITRONIC BUS PB 1X2X0,64

2170220

Vari cavi bus per PROFIBUS-DP, -FMS e FIP. Es. disponibile la versione Fast Connect e priva di alogeni.

UNITRONIC BUS PB 1X2X0,64

2170220

Vari cavi bus per PROFIBUS-DP, -FMS e FIP. Es. disponibile la versione Fast Connect e priva di alogeni.

ÖLFLEX WIRE MS 2.1 1X0,5 BU

4160102

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX WIRE MS 2.1 1X0,5 BU

4160102

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ETHERLINE Y CAT.5e BK 2x2xAWG22/7

2170901

Cavo Industrial Ethernet cat.5 per applicazioni speciali, conforme PROFINET Type C; 2x2xAWG22/7, guaina in PVC

ÖLFLEX WIRE MS 2.1 1X1 BU

4160302

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX WIRE MS 2.1 1X0,5 BUWH

4160126

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ETHERLINE FD P CAT5e 4X2XAWG26

2170489

Cavo Ethernet industriale Cat.5e per elevata flessibilità; materiale guaina esterna PUR (omologazione AWM), design 2 o 4 x2xAWG26/19

ETHERLINE FD P CAT5e 4X2XAWG26

2170489

Cavo Ethernet industriale Cat.5e per elevata flessibilità; materiale guaina esterna PUR (omologazione AWM), design 2 o 4 x2xAWG26/19

ÖLFLEX WIRE MS 2.1 1X1,5 BU

4160402

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

H05V-K 1X1 DBU

4510143

Cavo di alimentazione e comando H05V-K, AR, PVC, 300/500V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

H05V-K 1X1 DBU

4510143

Cavo di alimentazione e comando H05V-K, AR, PVC, 300/500V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

ÖLFLEX WIRE MS 2.1 1X1,5 WHBU

4160444

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX WIRE MS 2.1 1X2,5 BK

4160501

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX WIRE MS 2.1 1X1 WHBU

4160344

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

H05V-K 1X0,5 DBU

4510141

Cavo di alimentazione e comando H05V-K, AR, PVC, 300/500V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

ÖLFLEX WIRE MS 2.1 1X0,5 DBU

4160114

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX WIRE MS 2.1 1X10 BU

4160802

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

X07V-K 2CHELIX 1X1,5 BUWH

4522261S

Cavo di alimentazione e comando X07V-K, per cablaggio interno, PVC, 450/750 V, classe 5, isolamento elica a doppio colore, ignifugo, bobina

SKINTOP® FIBER

Attrezzo spelacavo DATA STRIP

Fascetta fermacavo Ty-Grip®FOL / FO

Codice articolo	Descrizione articolo	Tipo di fibra	N. di fibre	Diametro esterno [mm]	Peso cavo kg/km
26010402	HITRONIC HDH 2G 50/125 OM4	50/125 OM4	2	6	34
26010404	HITRONIC HDH 4G 50/125 OM4	50/125 OM4	4	6,3	37
26010408	HITRONIC HDH 8G 50/125 OM4	50/125 OM4	8	7,5	57
26010412	HITRONIC HDH 12G 50/125 OM4	50/125 OM4	12	8,3	69
Multimodale G 50 OM3
26010302	HITRONIC^® HDH 2G 50/125 OM3	50/125 OM3	2	6	34
26010304	HITRONIC® HDH 4G 50/125 OM3	50/125 OM3	4	6,3	37
26010308	HITRONIC® HDH 8G 50/125 OM3	50/125 OM3	8	7,5	57
26010312	HITRONIC® HDH 12G 50/125 OM3	50/125 OM3	12	8,3	69
Multimodale G 50 OM2
26010202	HITRONIC® HDH 2G 50/125 OM2	50/125 OM2	2	6	34
26010204	HITRONIC® HDH 4G 50/125 OM2	50/125 OM2	4	6,3	37
26010208	HITRONIC® HDH 8G 50/125 OM2	50/125 OM2	8	7,5	57
26010212	HITRONIC® HDH 12G 50/125 OM2	50/125 OM2	12	8,3	69
Multimodale G 62.5 OM1
26010102	HITRONIC® HDH 2G 62,5/125 OM1	62,5/125 OM1	2	6	34
26010104	HITRONIC® HDH 4G 62,5/125 OM1	62,5/125 OM1	4	6,3	37
26010108	HITRONIC® HDH 8G 62,5/125 OM1	62,5/125 OM1	8	7,5	57
26010112	HITRONIC® HDH 12G 62,5/125 OM1	62,5/125 OM1	12	8,3	69

Disponibile da 2 a 5 giorni lavorativi.

Disponibile da 6 a 10 giorni lavorativi.

Disponibilità da verificare: contatta il Customer Service - Tel: +39 0362 4871

Vantaggi

Molto facile da montare grazie alle dimensioni compatte, all'elevata flessibilità e al raggio di curvatura ridotto
Adatto per cablaggio in campo
Cavo per cablaggio in edifici
Interferenza elettromagnetica nulla in quanto il cavo non contiene metalli

Applicazione

Per interni
Per distribuzione al piano (terziario)
Dorsali per edifici
Tipo di posa: canali portautenze, passerelle, canaline, tubi in plastica vuoti, condutture verticali

Caratteristiche del prodotto

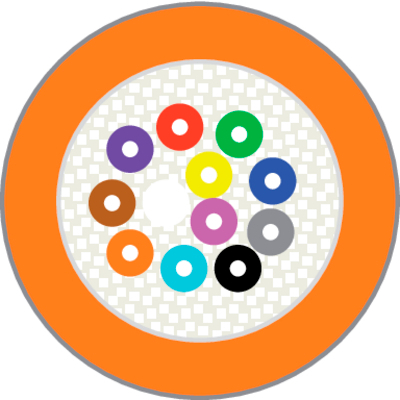

Fino a 12 fibre isolate singolarmente, Ø 900 µm
Fibre con codifica colore
Guaina esterna autoestinguente e priva di alogeni
Meccanicamente robusto

Costruzione

Fibre rinforzate
Scarico della trazione con filato di vetro rinforzato resistente all'acqua
Guaina esterna in LSZH
Colore: verde chiaro (RAL 6027) per OM3, arancione (RAL 2003) per OM2 e OM1
Disponibile su richiesta: monomodale OS2 (giallo) e multimodale OM4 (viola)

Classificazione ETIM 5

ETIM 5.0 Class-ID: EC000034
Descrizione classe ETIM 5.0 : Cavo in fibra ottica

Classificazione ETIM 6

ETIM 6.0 Class-ID: EC000034
ETIM 6.0 Class-Description: Cavo a fibre ottiche

Dimensioni

Fibra (incluso rivestimento secondario): 900 µm
Cavo: vedi tabella

Codice di identificazione dei conduttori

Per il codice colore dei fili consultare la scheda tecnica

Tipo di fibra

GOF - fibre di vetro

Designazione standard

J-V(ZN)H

Valori ottici

vedi datasheet

Tipo di fibra ottica

Core: vetro
Cladding: vetro

Raggio minimo di curvatura

Posa fissa: ≥ 15 x diametro esterno
Posa mobile: ≥ 20 x diametro esterno

Campo di temperatura

Posa fissa: da -20°C a +70°C

Se non diversamente specificato, tutti i valori indicati del prodotto sono valori nominali. Altri valori come ad es. le tolleranze, se disponibili e rilasciati per la pubblicazione, vengono forniti su richiesta.
I cavi possono essere forniti anche come precablati LWL.
Le fotografie e disegni non sono in scala e non sono da intendersi come immagini con dettagli realistici dei relativi prodotti.
I prezzi sono da intendersi IVA e sovrapprezzi esclusi. Vendita riservata ai clienti commerciali.
Disponibile su richiesta con fibre multimodali OM4
