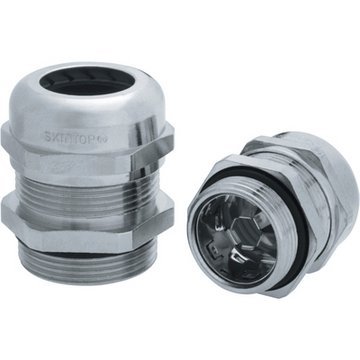

SKINTOP® MS-SC

SKINTOP® MS-SC, pressacavo in ottone con contatto schermato a bassa resistenza ed altamente conduttivo, contatto CEM flessibile, facile da installare

Informazioni sul prodotto (PDF)

ÖLFLEX SMART 108 2X0,75

18020099

ÖLFLEX® SMART 108 - cavo di comando PVC, registrato VDE, flessibile e numerato per diverse applicazioni, 300/500V, anche per YSLY o YY

ÖLFLEX SMART 108 2X0,75

18020099

ÖLFLEX® SMART 108 - cavo di comando PVC, registrato VDE, flessibile e numerato per diverse applicazioni, 300/500V, anche per YSLY o YY

ÖLFLEX CLASSIC 100 CY 450/750V 4G1,5

00354593

ÖLFLEX® CLASSIC 100 CY 450/750V - Cavo PVC flessibile, con codice colore e schermato. Cavo di controllo e comando per molteplici applicazioni

ÖLFLEX CLASSIC 100 CY 450/750V 4G1,5

00354593

ÖLFLEX® CLASSIC 100 CY 450/750V - Cavo PVC flessibile, con codice colore e schermato. Cavo di controllo e comando per molteplici applicazioni

ÖLFLEX CLASSIC 100 300/500V 3G1,5

00100644

ÖLFLEX® CLASSIC 100 - Cavo in PVC flessibile, con codifica dei conduttori a colori. Cavo di controllo per molteplici applicazioni, 300/500V, anche per YSLY o YY

ÖLFLEX CLASSIC 100 300/500V 3G1,5

00100644

ÖLFLEX® CLASSIC 100 - Cavo in PVC flessibile, con codifica dei conduttori a colori. Cavo di controllo per molteplici applicazioni, 300/500V, anche per YSLY o YY

ÖLFLEX CLASSIC 100 SY 4G2,5

00160893

ÖLFLEX® CLASSIC 100 SY - cavo PVC flessibile, codice colore con calza in fili di acciaio, cavo di alimentazione e comando per diverse applicazioni

ÖLFLEX CLASSIC 100 SY 4G2,5

00160893

ÖLFLEX® CLASSIC 100 SY - cavo PVC flessibile, codice colore con calza in fili di acciaio, cavo di alimentazione e comando per diverse applicazioni

ÖLFLEX CLASSIC 100 450/750V 3G2,5

0010087

ÖLFLEX® CLASSIC 100 - cavo PVC flessibile, codice colore, cavo di alimentazione e comando per diverse applicazioni, 450/750V, anche per YSLY o YY

ÖLFLEX CLASSIC 100 450/750V 3G2,5

0010087

ÖLFLEX® CLASSIC 100 - cavo PVC flessibile, codice colore, cavo di alimentazione e comando per diverse applicazioni, 450/750V, anche per YSLY o YY

ÖLFLEX SMART 108 2X0,5

17520099

ÖLFLEX® SMART 108 - cavo di comando PVC, registrato VDE, flessibile e numerato per diverse applicazioni, 300/500V, anche per YSLY o YY

ÖLFLEX CLASSIC 100 CY 450/750V 4G10

00350213

ÖLFLEX® CLASSIC 100 CY 450/750V - Cavo PVC flessibile, con codice colore e schermato. Cavo di controllo e comando per molteplici applicazioni

ÖLFLEX CLASSIC 100 450/750V 4G4

00101013

ÖLFLEX® CLASSIC 100 - cavo PVC flessibile, codice colore, cavo di alimentazione e comando per diverse applicazioni, 450/750V, anche per YSLY o YY

ÖLFLEX CLASSIC 100 450/750V 2X2,5

0010086

ÖLFLEX® CLASSIC 100 - cavo PVC flessibile, codice colore, cavo di alimentazione e comando per diverse applicazioni, 450/750V, anche per YSLY o YY

ÖLFLEX CLASSIC 100 300/500V 2X0,75

00100214

ÖLFLEX® CLASSIC 100 - Cavo in PVC flessibile, con codifica dei conduttori a colori. Cavo di controllo per molteplici applicazioni, 300/500V, anche per YSLY o YY

ÖLFLEX CLASSIC 100 CY 450/750V 4G70

00350283

ÖLFLEX® CLASSIC 100 CY 450/750V - Cavo PVC flessibile, con codice colore e schermato. Cavo di controllo e comando per molteplici applicazioni

ÖLFLEX CLASSIC 100 CY 450/750V 4G4

00350183

ÖLFLEX® CLASSIC 100 CY 450/750V - Cavo PVC flessibile, con codice colore e schermato. Cavo di controllo e comando per molteplici applicazioni

ÖLFLEX CLASSIC 100 CY 450/750V 4G2,5

00350173

ÖLFLEX® CLASSIC 100 CY 450/750V - Cavo PVC flessibile, con codice colore e schermato. Cavo di controllo e comando per molteplici applicazioni

ÖLFLEX CLASSIC 100 CY 450/750V 5G2,5

00350123

ÖLFLEX® CLASSIC 100 CY 450/750V - Cavo PVC flessibile, con codice colore e schermato. Cavo di controllo e comando per molteplici applicazioni

ÖLFLEX CLASSIC 100 450/750V 4G2,5

00100883

ÖLFLEX® CLASSIC 100 - cavo PVC flessibile, codice colore, cavo di alimentazione e comando per diverse applicazioni, 450/750V, anche per YSLY o YY

ÖLFLEX SMART 108 2X0,75

18020099

ÖLFLEX® SMART 108 - cavo di comando PVC, registrato VDE, flessibile e numerato per diverse applicazioni, 300/500V, anche per YSLY o YY

ÖLFLEX SMART 108 2X0,75

18020099

ÖLFLEX® SMART 108 - cavo di comando PVC, registrato VDE, flessibile e numerato per diverse applicazioni, 300/500V, anche per YSLY o YY

ÖLFLEX CLASSIC 100 CY 450/750V 4G1,5

00354593

ÖLFLEX® CLASSIC 100 CY 450/750V - Cavo PVC flessibile, con codice colore e schermato. Cavo di controllo e comando per molteplici applicazioni

ÖLFLEX CLASSIC 100 CY 450/750V 4G1,5

00354593

ÖLFLEX® CLASSIC 100 CY 450/750V - Cavo PVC flessibile, con codice colore e schermato. Cavo di controllo e comando per molteplici applicazioni

ÖLFLEX CLASSIC 100 300/500V 3G1,5

00100644

ÖLFLEX® CLASSIC 100 - Cavo in PVC flessibile, con codifica dei conduttori a colori. Cavo di controllo per molteplici applicazioni, 300/500V, anche per YSLY o YY

ÖLFLEX CLASSIC 100 300/500V 3G1,5

00100644

ÖLFLEX® CLASSIC 100 - Cavo in PVC flessibile, con codifica dei conduttori a colori. Cavo di controllo per molteplici applicazioni, 300/500V, anche per YSLY o YY

ÖLFLEX CLASSIC 100 SY 4G2,5

00160893

ÖLFLEX® CLASSIC 100 SY - cavo PVC flessibile, codice colore con calza in fili di acciaio, cavo di alimentazione e comando per diverse applicazioni

ÖLFLEX CLASSIC 100 SY 4G2,5

00160893

ÖLFLEX® CLASSIC 100 SY - cavo PVC flessibile, codice colore con calza in fili di acciaio, cavo di alimentazione e comando per diverse applicazioni

ÖLFLEX CLASSIC 100 450/750V 3G2,5

0010087

ÖLFLEX® CLASSIC 100 - cavo PVC flessibile, codice colore, cavo di alimentazione e comando per diverse applicazioni, 450/750V, anche per YSLY o YY

ÖLFLEX CLASSIC 100 450/750V 3G2,5

0010087

ÖLFLEX® CLASSIC 100 - cavo PVC flessibile, codice colore, cavo di alimentazione e comando per diverse applicazioni, 450/750V, anche per YSLY o YY

ÖLFLEX SMART 108 2X0,5

17520099

ÖLFLEX® SMART 108 - cavo di comando PVC, registrato VDE, flessibile e numerato per diverse applicazioni, 300/500V, anche per YSLY o YY

ÖLFLEX CLASSIC 100 CY 450/750V 4G10

00350213

ÖLFLEX® CLASSIC 100 CY 450/750V - Cavo PVC flessibile, con codice colore e schermato. Cavo di controllo e comando per molteplici applicazioni

ÖLFLEX CLASSIC 100 450/750V 4G4

00101013

ÖLFLEX® CLASSIC 100 - cavo PVC flessibile, codice colore, cavo di alimentazione e comando per diverse applicazioni, 450/750V, anche per YSLY o YY

ÖLFLEX CLASSIC 100 450/750V 2X2,5

0010086

ÖLFLEX® CLASSIC 100 - cavo PVC flessibile, codice colore, cavo di alimentazione e comando per diverse applicazioni, 450/750V, anche per YSLY o YY

ÖLFLEX CLASSIC 100 300/500V 2X0,75

00100214

ÖLFLEX® CLASSIC 100 - Cavo in PVC flessibile, con codifica dei conduttori a colori. Cavo di controllo per molteplici applicazioni, 300/500V, anche per YSLY o YY

ÖLFLEX CLASSIC 100 CY 450/750V 4G70

00350283

ÖLFLEX® CLASSIC 100 CY 450/750V - Cavo PVC flessibile, con codice colore e schermato. Cavo di controllo e comando per molteplici applicazioni

ÖLFLEX CLASSIC 100 CY 450/750V 4G4

00350183

ÖLFLEX® CLASSIC 100 CY 450/750V - Cavo PVC flessibile, con codice colore e schermato. Cavo di controllo e comando per molteplici applicazioni

ÖLFLEX CLASSIC 100 CY 450/750V 4G2,5

00350173

ÖLFLEX® CLASSIC 100 CY 450/750V - Cavo PVC flessibile, con codice colore e schermato. Cavo di controllo e comando per molteplici applicazioni

ÖLFLEX CLASSIC 100 CY 450/750V 5G2,5

00350123

ÖLFLEX® CLASSIC 100 CY 450/750V - Cavo PVC flessibile, con codice colore e schermato. Cavo di controllo e comando per molteplici applicazioni

ÖLFLEX CLASSIC 100 450/750V 4G2,5

00100883

ÖLFLEX® CLASSIC 100 - cavo PVC flessibile, codice colore, cavo di alimentazione e comando per diverse applicazioni, 450/750V, anche per YSLY o YY

SKINTOP® DIX

SKINDICHT® SM-PE

SKINTOP® DIX-AUTOMATION

SKINTOP® SD

SKINTOP® DV

SKINMATIC® RZ

Codice articolo	Descrizione articolo / dimensioni	Ø F mm	Ø minimo sopra calza (mm)	Misura della chiave SW mm	Lunghezza totale C mm	Lunghezza filettatura D (mm)	Pezzi / confezione
SKINTOP® MS-SC
53112210	PG 9	3.0 - 8.0	4	17	29.0	6	50
53112220	PG 11	4.0 - 10.0	4	20	32.0	6	50
53112230	PG 13,5	5.0 - 12.0	4	22	34.0	6,5	25
53112240	PG 16	8.0 - 14.0	6	24	35.0	6,5	25
53112250	PG 21	11.0 - 18.0	8	30	40.0	7	25
53112260	PG 29	16.0 - 25.0	13	40	48.0	8	10
53112270	PG 36	19.0 - 32.0	16	50	62.0	15	5
SKINTOP® MS-SC XL
53112310	PG 9	3.0 - 8.0	4	17	35.0	12	50
53112320	PG 11	4.0 - 10.0	4	20	38.0	12	50
53112330	PG 13,5	5.0 - 12.0	4	22	39.5	12	25
53112340	PG 16	8.0 - 14.0	6	24	40.5	12	25
53112350	PG 21	11.0 - 18.0	8	30	45.0	12	25
53112360	PG 29	16.0 - 25.0	13	40	52.0	15	10

Disponibile da 2 a 5 giorni lavorativi.

Disponibile da 6 a 10 giorni lavorativi.

Disponibilità da verificare: contatta il Customer Service - Tel: +39 0362 4871

Vantaggi

Bassa resistenza di contatto della schermatura, ottima protezione EMC
Adatto per cavi con o senza guaina interna
Adatto anche per la continuità della schermatura del cavo ad altra connessione
Molla di contatto EMC flessibile ad alta conducibilità, facile installazione di diversi diametri di schermatura
Montaggio semplificato

Applicazione

Per la messa a terra conforme alle norme EMC della schermatura in rame
Telecomunicazioni
Industria meccanica e impiantistica
Tecnica di misura, di controllo e di regolazione
Automazione industriale

Costruzione

Filettatura di raccordo PG secondo DIN 40430

Note

Per pareti anodizzate o verniciate a polvere, si consiglia di utilizzare il controdado dentato SKINDICHT® SM-PE

Classificazione ETIM 5

ETIM 5.0 Class-ID: EC000441
Descrizione classe ETIM 5.0 : Pressacavo a vite

Classificazione ETIM 6

ETIM 6.0 Class-ID: EC000441
ETIM 6.0 Class-Description: Pressacavo

Attenzione

Per misure di montaggio e
coppie di serraggio
consultare T21

Materiale

Corpo: ottone nichelato
Inserto: poliammide
Guarnizione: CR
O-ring: NBR

Grado di protezione

IP 68 - 5 bar

Campo di temperatura

Posa mobile: da -25 ° C a + 100 ° C
Statico: da -40°C a +100°C

Le fotografie e disegni non sono in scala e non sono da intendersi come immagini con dettagli realistici dei relativi prodotti.
