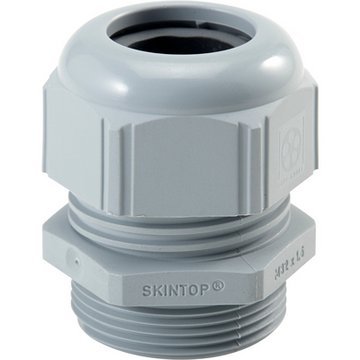

SKINTOP® ST

SKINTOP® ST, pressacavo in poliammide con resistenza all'olio incrementata con intervalli di serraggio variabili, protezione antivibrazione permanente e scarico della trazione

Buona resistenza chimica Ampio campo di serraggio Resistenza meccanica Scarico della trazione ottimale Resistente alla temperatura Molteplici approvazioni

CE CULUS cRUus GGVS

Codice articolo Descrizione articolo / dimensioni Campo di serraggio ØF mm Misura della chiave SW mm Lunghezza totale C(mm) Lunghezza filettatura D (mm) Pezzi / confezione Unità di base Prezzo di base
SKINTOP® ST silbergrau
53015000
PG 7 2,5 - 6,5 15 32.0 7,8 100
53015010
PG 9 3,5 - 8 19 36.0 8 100
53015020
PG 11 4 - 10 22 38.0 8 100
53015030
PG 13,5 6 - 12 24 41.0 9 100
53015040
PG 16 9 - 14 27 44.0 10 50
53015050
PG 21 13 - 18 33 49.0 11 50
53015060
PG 29 14 - 25 42 56.0 10,7 25
53015070
PG 36 24 - 32 53 66.0 13,3 10
53015080
PG 42 35 - 38 60 68.0 13,4 5
53015090
PG 48 39 - 44 65 69.0 14,3 5
SKINTOP® ST nero
53015200
PG 7 2,5 - 6,5 15 32.0 7,8 100
53015210
PG 9 3,5 - 8 19 36.0 8 100
53015220
PG 11 4 - 10 22 38.0 8 100
53015230
PG 13,5 6 - 12 24 41.0 9 100
53015240
PG 16 9 - 14 27 44.0 10 50
53015250
PG 21 13 - 18 33 49.0 11 50
53015260
PG 29 14 - 25 42 56.0 10,7 25
53015270
PG 36 24 - 32 53 66.0 13,3 10
53015280
PG 42 35 - 38 60 68.0 13,4 5
53015290
PG 48 39 - 44 65 69.0 14,3 5
SKINTOP® ST grigio chiaro
53018000
PG 7 2,5 - 6,5 15 32.0 7,8 100
53018010
PG 9 3,5 - 8 19 36.0 8 100
53018020
PG 11 4 - 10 22 38.0 8 100
53018030
PG 13,5 6 - 12 24 41.0 9 100
53018040
PG 16 9 - 14 27 44.0 10 50
53018050
PG 21 13 - 18 33 49.0 11 50
53018060
PG 29 14 - 25 42 56.0 10,7 25
53018070
PG 36 24 - 32 53 66.0 13,3 10
53018080
PG 42 35 - 38 60 68.0 13,4 5
53018090
PG 48 39 - 44 65 69.0 14,3 5
Disponibile da 2 a 5 giorni lavorativi.
Disponibile da 6 a 10 giorni lavorativi.
Momentaneamente non disponibile.

Vantaggi

  • Accresciuta resistenza agli oli per una migliore performance
  • Elevata protezione dalle vibrazioni
  • Ottimale scarico della trazione
  • Campi di serraggio variabili e ampi
  • Vasta gamma di accessori

Applicazione

  • Impiegato in aree dove è necessario inserire diversi cavi e fili in custodie con requisiti di spazio minimo
  • Costruzione di macchine e macchinari
  • Fotovoltaico
  • Automazione industriale

Riferimenti normativi/approvazioni

  • UL File n. E79903

Costruzione

  • Filettatura di raccordo PG secondo DIN 40430

Classificazione ETIM 5

  • ETIM 5.0 Class-ID: EC000441
  • Descrizione classe ETIM 5.0 : Pressacavo a vite

Classificazione ETIM 6

  • ETIM 6.0 Class-ID: EC000441
  • ETIM 6.0 Class-Description: Pressacavo

Attenzione

  • Per misure di montaggio e
    coppie di serraggio
    consultare T21

Colore standard

  • RAL 7001 grigio argento
    RAL 7035 grigio chiaro
    RAL 9005 nero/resistente ai raggi UV

Materiale

  • Corpo: poliammide
    Guarnizione: CR

Test:

  • GGVS: TÜ.EGG.020-95

Grado di protezione

  • IP 68 - 5 bar
  • NEMA Type 1, 12

Campo di temperatura

  • Posa mobile: da -20°C a +80°C
  • Statico: da -40°C a +100°C
