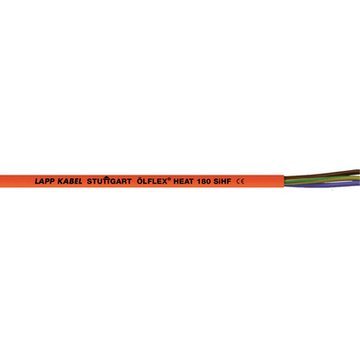

ÖLFLEX® HEAT 180 MS

Cavi multipolari in silicone certificati per il mercato Nordamericano (AWM)

ÖLFLEX® HEAT 180 MS - cavo di alimentazione e comando in silicone, con omologazione UL/cUL-AWM per la costruzione di macchinari e impianti nell'America del Nord, adatto per +180°C

  • MS = Multi Standard
    Adatto all'impiego negli Stati Uniti e in Canada
  • UL AWM Style 4476 (150 °C/600 V)
  • CPR: informazioni su www.lappitalia.it/cpr

Privo di alogeniResistente alle basse temperatureResistente alla temperaturaResistente ai raggi UV

CEcRUusEACFire

Oops, an error occurred! Code: 2024121809540152068a46
Codice articolo Numero conduttori e sezione mm²Diametro esterno [mm]Peso rame kg/kmPeso cavo kg/kmUnità di base

Prezzo di base

ÖLFLEX® HEAT 180 MS
0046600
2 X 0.57.49,872
0046601
3 G 0.57.814,783
00466023
4 G 0.58.519,699
00466033
5 G 0.59.224,5119
0046604
7 G 0.59.934,3142
0046612
2 X 1.08.219,293
0046613
3 G 1.08.728,8110
00466143
4 G 1.09.438,4133
00466153
5 G 1.010.348160
0046616
7 G 1.011.167,2195
0046617
12 G 1.014.9115,2345
0046618
2 X 1.58.828,8113
0046619
3 G 1.59.343,2135
00466203
4 G 1.510.157,6165
00466213
5 G 1.511.172200
0046622
7 G 1.512100,8246
0046623
12 G 1.516.1172,8437
0046625
18 G 1.518.8259,2613
0046626
25 G 1.522.9360904
0046628
2 X 2.59.648146
0046629
3 G 2.510.272178
00466303
4 G 2.511.196220
00466313
5 G 2.512.2120269
0046633
3 G 4.011.5115,2246
00466343
4 G 4.012.6153,6307
00466353
5 G 4.014.2192389
0046636
3 G 6.014.9172,8396
00466373
4 G 6.016.4230,4495
00466383
5 G 6.018288608
Disponibile da 2 a 5 giorni lavorativi.
Disponibile da 6 a 10 giorni lavorativi.
Disponibilità da verificare: contatta il Customer Service - Tel: +39 0362 4871

Vantaggi

  • La certificazione per Stati Uniti e Canada ne permette l'utilizzo in macchinari, dispositivi e impianti destinati all'esportazione
  • La costruzione speciale gli conferisce l'autoestinguenza FT-1, permettendo l'utilizzo anche per l'interconnessione esterna di apparecchiature elettriche
  • La sua buona flessibilità semplifica la posa negli spazi ridotti
  • I conduttori rimangono isolati anche in caso di incendio grazie alle ceneri di SiO2 che rimangono depositate.

Applicazione

  • Ideale per le applicazioni in settori con elevate temperature ambiente in cui i materiali dell'isolamento e della guaina dei cavi comuni degrada dopo brevi periodi
  • Tipici campi di applicazione: - Produzione e lavorazione di acciaio, ceramica e ferro - Attrezzature da forno e altiforni - Industria dei motori elettrici - Strutture per sauna/solarium - Elementi termici e di riscaldamento - Tecnologie di illuminazione - Ingegneria dei ventilatori - Tecnologie della climatizzazione - Tecnologie di galvanizzazione

Caratteristiche del prodotto

  • Privo di alogeni (IEC 60754-1), Assenza di gas corrosivi (IEC 60754-2)
  • Autoestinguente secondo IEC 60332-1-2, Test infiammabilità, CSA FT 1
  • Ottima resistenza ai raggi UV e all'idrolisi
  • Resistente a molteplici oli, alcol, grassi vegetali e animali e altri agenti chimici
  • Un' adeguata ventilazione deve essere garantita, poiché la resistenza meccanica dei cavi in silicone diminuisce sopra i +100°C in assenza di aria

Riferimenti normativi/approvazioni

  • UL AWM 4476 e cUL AWM A/B, costruzione B adatta a, cablaggio esterno
  • UL File No. E63634

Costruzione

  • Fili sottili di rame stagnato
  • Isolamento del conduttore in silicone
  • Conduttori cordati a strati concentrici
  • Guaina esterna in silicone nero

Classificazione ETIM 5

  • ETIM 5.0 Class-ID: EC001578
  • Descrizione classe ETIM 5.0: cavo flessibile

Classificazione ETIM 6

  • ETIM 6.0 Class-ID: EC001578
  • ETIM 6.0 Class-Description: Cavo flessibile

Codice di identificazione dei conduttori

  • Colorato secondo VDE 0293-308 tabella T9
  • Da 6 conduttori in su: neri con numerazione bianca

Cordatura conduttori

  • Fili sottili secondo VDE 0295,
    Classe 5 / IEC 60228 Cl.5
  • (Per le relative dimensioni del conduttore in AWG vedere tabella T16)

Raggio minimo di curvatura

  • Movimento occasionale: 15 x diametro esterno
  • Posa fissa: 4 x diametro esterno

Tensione Nominale (V)

  • U0/U: 300/500 V
    Tensione d'esercizio UL: 600 V

Tensione di prova

  • 2000 V

Conduttore di terra

  • G = con conduttore giallo/verde
  • X = senza conduttore giallo/verde

Campo di temperatura

  • Secondo VDE: da -60°C a +180°C
  • Secondo UL: fino a +150°C(con adeguata ventilazione)

  • Se non diversamente specificato, tutti i valori indicati del prodotto sono valori nominali. Altri valori come ad es. le tolleranze, se disponibili e rilasciati per la pubblicazione, vengono forniti su richiesta.
  • Confezione: matassa <= 30 kg oppure <= 250 m, in alternativa bobina.
  • Si prega di indicare la dimensione della confezione desiderata (ad es. tamburo 1 x 500 m oppure matasse 5 x 100 m)
  • Le fotografie e disegni non sono in scala e non sono da intendersi come immagini con dettagli realistici dei relativi prodotti.
  • I prezzi sono da intendersi IVA e sovrapprezzi esclusi. Vendita riservata ai clienti commerciali.
