ITALIA

ÖLFLEX® VFD 2XL

Cavo flessibile VFD, multi-approvato

ÖLFLEX® VFD 2XL - Cavo schermato VFD per posa fissa o impiego con movimento occasionale con certificazione UL TC-ER.

Collegamenti motore a drive (VFD)
Ampia gamma di applicazione (NFPA 70/NEC)/ conforme a NFPA 79 per macchinari industriali
Conforme ai requisiti EMC

Informazioni sul prodotto (PDF)

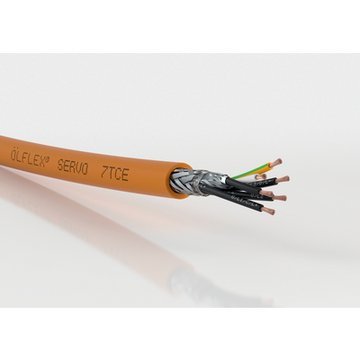

ÖLFLEX SERVO 7TCE 4G16AWG

700730

ÖLFLEX® SERVO 7TCE - Cavo per servomotori schermato per posa fissa o per movimento occasionale, con certificazione UL TC-ER.

ÖLFLEX VFD 2XL W/SIGNAL 4G4+(2x1)

700712

ÖLFLEX® VFD 2XL - Cavo schermato VFD per posa fissa o impiego con movimento occasionale con certificazione UL TC-ER.

ÖLFLEX SERVO 7TCE 4G14AWG+2x(2x18AWG)

700740

ÖLFLEX® SERVO 7TCE - Cavo per servomotori schermato per posa fissa o per movimento occasionale, con certificazione UL TC-ER.

ÖLFLEX SERVO 7TCE 4G14AWG

700731

ÖLFLEX® SERVO 7TCE - Cavo per servomotori schermato per posa fissa o per movimento occasionale, con certificazione UL TC-ER.

ÖLFLEX SERVO 7TCE 4G16AWG

700730

ÖLFLEX® SERVO 7TCE - Cavo per servomotori schermato per posa fissa o per movimento occasionale, con certificazione UL TC-ER.

ÖLFLEX SERVO 7TCE 4G18AWG+2x(2x18AWG)

700738

ÖLFLEX® SERVO 7TCE - Cavo per servomotori schermato per posa fissa o per movimento occasionale, con certificazione UL TC-ER.

ÖLFLEX WIRE MS 2.1 1X1 BU

4160302

ÖLFLEX® WIRE MS 2.1, power and control cable, PVC single core for field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX WIRE MS 2.1 1X1 BU

4160302

ÖLFLEX® WIRE MS 2.1, power and control cable, PVC single core for field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX WIRE MS 2.1 1X1,5 BU

4160402

ÖLFLEX® WIRE MS 2.1, power and control cable, PVC single core for field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX WIRE MS 2.1 1X1,5 WHBU

4160444

ÖLFLEX® WIRE MS 2.1, power and control cable, PVC single core for field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX WIRE MS 2.1 1X1 WHBU

4160344

ÖLFLEX® WIRE MS 2.1, power and control cable, PVC single core for field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX CLASSIC 110 12G0,5

1119012

ÖLFLEX® CLASSIC 110 - cavo di comando PVC, registrato VDE, resistente all'olio e flessibile per diverse applicazioni, 300/500V, anche per YSLY o YY

ÖLFLEX CLASSIC 110 12G0,5

1119012

ÖLFLEX® CLASSIC 110 - cavo di comando PVC, registrato VDE, resistente all'olio e flessibile per diverse applicazioni, 300/500V, anche per YSLY o YY

ÖLFLEX WIRE MS 2.1 1X2,5 BK

4160501

ÖLFLEX® WIRE MS 2.1, power and control cable, PVC single core for field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX CLASSIC 110 7G1,5

1119307

ÖLFLEX® CLASSIC 110 - cavo di comando PVC, registrato VDE, resistente all'olio e flessibile per diverse applicazioni, 300/500V, anche per YSLY o YY

ÖLFLEX CLASSIC 110 7G0,5

1119007

ÖLFLEX® CLASSIC 110 - cavo di comando PVC, registrato VDE, resistente all'olio e flessibile per diverse applicazioni, 300/500V, anche per YSLY o YY

ÖLFLEX WIRE MS 2.1 1X0,75 DBU

4160214

ÖLFLEX® WIRE MS 2.1, power and control cable, PVC single core for field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX WIRE MS 2.1 1X1 DBU

4160314

ÖLFLEX® WIRE MS 2.1, power and control cable, PVC single core for field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX CLASSIC 110 3G1,5

1119303

ÖLFLEX® CLASSIC 110 - cavo di comando PVC, registrato VDE, resistente all'olio e flessibile per diverse applicazioni, 300/500V, anche per YSLY o YY

H07V-K 1X1,5 BK

4520011

Cavo di alimentazione e comando H07V-K, AR, PVC, 450/750V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

UNITRONIC BUS ASI FD P FRNC YE

2170357

Comunicazione per livello sensori/attuatori. Privo di alogeni (PUR), omologazione UL, resistente all'olio (TPE). Intervallo di temperatura da -40°C a +105°C (TPE)

UNITRONIC BUS ASI (TPE) 2x1,5 BK

2170231

Comunicazione per livello sensori/attuatori. Privo di alogeni (gomma), certificazione UL (versione PVC), resistente agli oli (versione TPE). Campo di temperatura da -40°C a +90°C

ÖLFLEX 150 CY 3G0,75

0015603

ÖLFLEX® 150 CY - cavo di comando PVC armonizzato H05VVC4V5-K con UL/CSA AWM, resistente all'olio, schermato e flessibile per diverse applicazioni, U0/U: 300/500 V

ÖLFLEX TRAY II CY 4G2,5

2214040

ÖLFLEX® TRAY II CY: UL TC-ER 600V, AWM 1000V, WET 75°C, SUN/ OIL RES I+II, DIR BUR, CSA AWM I/II A/B FT4, cavo di alimentazione e comando PVC schermato, 0,6/1 kV, Tray Cable - Exposed Run

ÖLFLEX CHAIN TM 4G14AWG

8714040

ÖLFLEX® FD CHAIN TM - Cavo di controllo e comando per molteplici applicazioni in catene portacavi con UL listed e certificazione UL/cUL AWM.

ÖLFLEX TRAY II 4G4

221204

ÖLFLEX® TRAY II: UL TC-ER 600V o AWM 1000V, WET 75°C, SUN/ OIL RES I+II, DIR BUR, CSA AWM I/II A/B FT4, cavo di alimentazione e comando PVC, 0,6/1 kV, Tray Cable - Exposed Run

ETHERLINE PN CAT.6A Y FLEX FC

2170586

Cavo Ethernet industriale Cat.6A con guaina interna FC per impiego flessibile; PROFINET tipo B; 4 coppie; guaina esterna PVC o FRNC; struttura 4x2xAWG23/7

ETHERLINE CAT.6A FRNC FLEX FC

2170589

Cavo Ethernet flessibile Cat.6A con struttura Fast Connect, per applicazioni con spazi limitati e brevi distanze di trasmissione.

ÖLFLEX CONTROL TM CY 4G2,5

281404CY

ÖLFLEX® CONTROL TM CY: UL MTW TC-ER WTTC AWM 600V OIL RES II WET, CSA AWM I/II A/B FT4, cavo di alimentazione PVC schermato, 0,6/1 kV, Tray Cable - Exposed Run, turbina eolica

ÖLFLEX FD 855 P 5G2,5

0027372

ÖLFLEX® FD 855 P - cavo di alimentazione e comando privo di alogeni per uso in catene portacavi in condizioni gravose con certificazione UL/cUL AWM

ETHERLINE Cat. 6A Y

2170464

Cavo Ethernet industriale Cat.6A per installazione fissa; privo di alogeni, guaina esterna in PVC o PUR, design 4x2xAWG22/1

ÖLFLEX SERVO 7DSL 4G1,5+(2x22AWG)

1023290

ÖLFLEX® SERVO 7DSL - cavo per servomotori ibrido DSL, per installazione fissa, con UL/cUL AWM.

ETHERLINE FD P CAT.6A 4X2X24/7AWG

2170484

Cavo Ethernet industriale Cat.6A per elevata flessibilità in catene portacavi, 4 coppie, guaina esterna in PVC o PUR con omologazione UL, 4x2xAWG24/7

ÖLFLEX CLASSIC 415 CP 12G0,5

1314010

ÖLFLEX® 415 CP - cavo di comando PUR, schermato, a ingombro ridotto, resistente all'olio, antiabrasione per utilizzo in macchinari industriali, apparecchiature e automazione

ÖLFLEX SERVO 2XSLCY-JB 3X150+3G25

1133627

ÖLFLEX® SERVO 2XSLCY-JB - Cavo di potenza per azionamenti elettrici di grande potenza e applicazioni servo con certificazione UL/cUL AWM, doppia schermatura.

ÖLFLEX 540 CP 7G1,5

0012766

ÖLFLEX® 540 CP - cavo di alimentazione PUR schermato, certificato VDE, per esterni in cantiere con rivestimento giallo - flessibile al freddo, antiabrasione, privo di alogeni

ETHERLINE PN Cat.6A Y FLEX 4x2x23/7

2170930

Cavo Ethernet industriale Cat.6A per uso flessibile, 4 coppie, guaina esterna in PVC o FRNC con omologazione UL, 4x2xAWG23/7

ÖLFLEX CLASSIC 400 CP 4G6

1313604

ÖLFLEX® 400 CP - cavo di comando PUR, schermato, resistente all'olio, antiabrasione per utilizzo in macchinari industriali, apparecchiature e automazione

ÖLFLEX DC GRID 100 3G2,5

11101516

ÖLFLEX® DC GRID 100 - cavo di collegamento flessibile con anime colorate per applicazioni in corrente continua fino a 0,75/1,5 kV DC, posa interrata diretta

H05VVC4V5-K 3G1,5

0035730

Cavo di controllo e comando in PVC, armonizzato H05VVC4V5-K, resistente all'olio, schermato, flessibile con conduttori numerati per molteplici applicazioni; HAR: 300/500V

SKINTOP® BRUSH ADD-ON

SKINTOP® MS-SC-M

SKINTOP® MS-M BRUSH

SKINTOP® BS-SC-M METAL / SKINTOP® BSR-SC-M METAL

ÖLFLEX® SERVO 719 CY

ÖLFLEX® TRAY II CY

Codice articolo	Numero conduttori e misure mm²/AWG per conduttore	Diametro esterno [mm]	Peso rame kg/km	Peso cavo kg/km
700700	4 G 1,5	12.9	104,16	238
700701	4 G 2,5	14.8	148,8	292
700702	4 G 4	16.7	214,272	384
700703	4 G 6	18.0	296,112	476
700704	4 G 10	22.5	443,424	856
700705	4 G 16	25.9	770,784	1317
700706	4 G 4AWG	29.4	955,296	1570
700707	4 G 2AWG	33.8	1.458,24	2173

Disponibile da 2 a 5 giorni lavorativi.

Disponibile da 6 a 10 giorni lavorativi.

Disponibilità da verificare: contatta il Customer Service - Tel: +39 0362 4871

Vantaggi

Isolamenti con spessore ridotto ma performanti consentono installazioni in spazi contenuti
La certificazione multi-standard semplifica la gestione e riduce i costi
Riduzione dei costi di installazione grazie alla posa libera non necessitando di guaine e canaline
La costruzione a bassa capacità consente lunghezze del cavo maggiori tra convertitore e azionamento
Approvazione UL TC-ER e c(UL) CIC/TC

Applicazione

Cavo di collegamento tra il convertitore di frequenza e il motore
Per posa fissa e movimento occasionale
Ambienti a rischio di esplosione (Class 1 Division 2) secondo NEC articolo 501
Impianti industriali
Macchine industriali e macchine utensili

Caratteristiche del prodotto

Resistente agli oli secondo UL OIL RES I & II
Autoestinguente secondo CSA FT4;
UL Vertical-Tray Flame Test
90°C Wet or Dry; -40°C Cold Bend;-25°C Cold Impact
Resistente ai raggi solari (SUN RES)i;
interramento diretto (DIR BUR)

Riferimenti normativi/approvazioni

UL TC-ER (exposed run) per UL 1277
Class 1 Division 2 secondo NEC articolo 501
Cavo Motor Supply flessibile secondo UL 2277
c(UL) CIC/TC FT4; cRU AWM I/II A/B FT4
CE (50V - 1kV)

Costruzione

Fili sottili di rame stagnato
Isolamento dei conduttori: XLPE
Schermatura in foglio di alluminio
Schermatura in calza di rame stagnato
Guaina esterna: elastomero termoplastico appositamente formulato (TPE), nero

Classificazione ETIM 5

ETIM 5.0 Class-ID: EC000057
Descrizione classe ETIM 5.0: cavo di potenza a bassa tensione

Classificazione ETIM 6

ETIM 6.0 Class-ID: EC000057
ETIM 6.0 Class-Description: Cavo dell’alta tensione

Codice di identificazione dei conduttori

Neri con numerazione bianca

Certificazioni

USA: UL TC-ER, WTTC, alimentazione motore flessibile
Canada: c(UL) CIC/TC FT4, cRU AWM I/II A/B FT4

Cordatura conduttori

Filo sottile

Raggio minimo di curvatura

Movimento occasionale: 15 x diametro esterno
Posa mobile: 7,5 x diametro esterno

Tensione Nominale (V)

UL TC: 600V/2000V
UL Flexible Motor Supply: 1000V
c(UL) CIC/TC: 600V
cRU AWM: 1000V
IEC U₀/U: 600/1000 V

Tensione di prova

6000 V

Conduttore di terra

G = con conduttore giallo/verde

Campo di temperatura

Movimento occasionale: da -25°C a +90°C
Posa fissa: da -40°C a +90°C

Se non diversamente specificato, tutti i valori indicati del prodotto sono valori nominali. Altri valori come ad es. le tolleranze, se disponibili e rilasciati per la pubblicazione, vengono forniti su richiesta.
Confezione: matassa <= 30 kg oppure <= 250 m, in alternativa bobina.
Si prega di indicare la dimensione della confezione desiderata (ad es. tamburo 1 x 610 m oppure matasse 8 x 76 m)
Le fotografie e disegni non sono in scala e non sono da intendersi come immagini con dettagli realistici dei relativi prodotti.
I prezzi sono da intendersi IVA e sovrapprezzi esclusi. Vendita riservata ai clienti commerciali.
