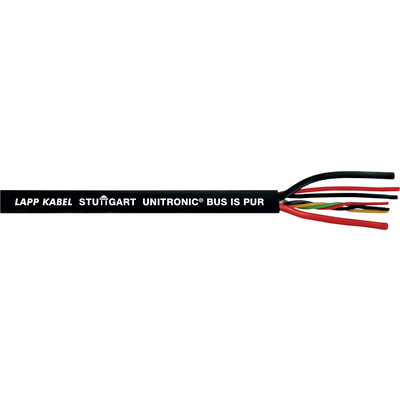

UNITRONIC® BUS IS

Cavi ISOBUS per l’impiego nei veicoli agricoli

Trasmissione di dati in veicoli agricoli. Resistente a olio, benzina, diesel e UV. A norma ISO 11783-2:2012. Intervallo di temperatura da -40°C a +85°C

Lapp Kabel è membro dell'AEF - Agricultural Industry Electronics Foundation (fondazione per l'elettronica nell'industria agricola)

Resistente ai raggi UV Resistente all'olio Resistenza meccanica Privo di alogeni Per esterno Resistente alle basse temperature

Codice articolo Descrizione articolo Numero conduttori/coppie e mm² per conduttore Diametro esterno in mm Peso rame kg/km Unità di base Prezzo di base
PUR
2170561
UNITRONIC® BUS IS PUR 2x6+2x2,5+1x4x0,5 2x6+2x2,5+1x4x0,5 15,6 182,4
PVC
2170560
UNITRONIC® BUS IS PVC 2x6+2x2,5+1x4x0,5 15,6 182,4
Disponibile da 2 a 5 giorni lavorativi.
Disponibile da 6 a 10 giorni lavorativi.
Momentaneamente non disponibile.

  • Se non diversamente specificato, tutti i valori indicati del prodotto sono valori nominali. Altri valori come ad es. le tolleranze, se disponibili e rilasciati per la pubblicazione, vengono forniti su richiesta.
  • Confezione: matassa <= 30 kg oppure <= 250 m, in alternativa bobina.
  • Si prega di indicare la dimensione della confezione desiderata (ad es. tamburo 1 x 500 m oppure matasse 5 x 100 m)
  • Le fotografie e disegni non sono in scala e non sono da intendersi come immagini con dettagli realistici dei relativi prodotti.
  • I prezzi sono da intendersi IVA e sovrapprezzi esclusi. Vendita riservata ai clienti commerciali.

Classificazione ETIM 5

  • ETIM 5.0 Class-ID: EC000830
  • Descrizione classe ETIM 5.0 : Cavo dati

Classificazione ETIM 6

  • ETIM 6.0 Class-ID: EC000830
  • ETIM 6.0 Class-Description: Cavo dati

Tensione di picco

  • 60 V

Raggio minimo di curvatura

  • Posa fissa: 150 mm
  • Posa mobile: 15 x diametro esterno

Tensione di prova

  • 0,5 mm - 2,5 mm² conduttore/conduttore = 1,5 kV;
    6 - 10 mm² conduttore/conduttore = 2,5 kV

Impedenza caratteristica

  • Impedenza caratteristica: 75 ohm

Campo di temperatura

  • PUR: da -40°C a +85°C
  • PVC: da -30°C a +85°C

Vantaggi

  • Cavo conforme allo standard ISOBUS (ISO 11783-2) per l'uso in veicoli agricoli.
  • HYBRID: cavo per trasmissione dati e alimentazione

Applicazione

  • Adatto per l'impiego all'esterno
  • Cavo di collegamento fra il trattore e i macchinari trainati

Caratteristiche del prodotto

  • Autoestinguente secondo lo standard IEC 60332-1
  • Resistente ai raggi UV
  • Resistente a olio, benzina e gasolio
  • Variante PUR (poliuretano) più robusta

Riferimenti normativi/approvazioni

  • ISO 11783-2:2012

Costruzione

  • Conduttore in fili sottili di rame nudo, classe 5 conforme IEC 60228
  • 4x 0,5 mm² (rosso, giallo, nero, verde)
    2x 2,5 mm² (rosso, nero)
    2x 6 mm² (rosso, nero)
  • Guaina esterna: PUR e PVC, nero (RAL 9005)
