HITRONIC® HDM

Cavo mini breakout/di distribuzione per avvolgimento/svolgimento frequente e per tamburo

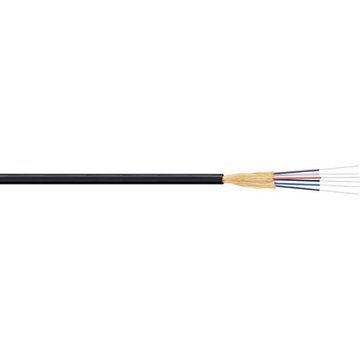

Cavo HITRONIC® HDM, per tamburo avvolgicavo per diverse applicazioni con 4, 6 o 8 fibre protette da buffer, idoneo per operazioni ripetute di avvolgimento e svolgimento; A/J-V(ZN)11Y

Cavo per applicazioni mobili

Privo di alogeni Resistenza meccanica Leggero Scarico della trazione ottimale Resistente ai raggi UV

Codice articolo Descrizione articolo Tipo di fibra N. di fibre Diametro esterno [mm] Peso cavo kg/km Unità di base Prezzo di base
Multimode G 50 OM4
26610404
HITRONIC® HDM600 4G 50/125 OM4 50/125 OM4 4 5,5 24
26610406
HITRONIC® HDM600 6G 50/125 OM4 50/125 OM4 6 5,6 29
26610408
HITRONIC® HDM700 8G 50/125 OM4 50/125 OM4 8 6,2 36
Multimodale G 50 OM3
26610304
HITRONIC® HDM600 4G 50/125 OM3 50/125 OM3 4 5,5 24
26610306
HITRONIC® HDM600 6G 50/125 OM3 50/125 OM3 6 5,6 29
26610308
HITRONIC® HDM700 8G 50/125 OM3 50/125 OM3 8 6,2 36
Multimodale G 50 OM2
26610204
HITRONIC® HDM600 4G 50/125 OM2 50/125 OM2 4 5,5 24
26610206
HITRONIC® HDM600 6G 50/125 OM2 50/125 OM2 6 5,6 29
26610208
HITRONIC® HDM700 8G 50/125 OM2 50/125 OM2 8 6,2 36
Multimodale G 62.5 OM1
26610104
HITRONIC® HDM600 4G 62.5/125 OM1 62,5/125 OM1 4 5,5 24
26610106
HITRONIC® HDM600 6G 62.5/125 OM1 62,5/125 OM1 6 5,6 29
26610108
HITRONIC® HDM700 8G 62.5/125 OM1 62,5/125 OM1 8 6,2 36
Monomodale E 9 OS2
26610904
HITRONIC® HDM600 4E9/125 OS2 9/125 OS2 4 5,5 24
26610906
HITRONIC® HDM600 6E9/125 OS2 9/125 OS2 6 5,6 29
26610908
HITRONIC® HDM700 8E9/125 OS2 9/125 OS2 8 6,2 36
26610912
HITRONIC® HDM700 12E9/125 OS2 9/125 OS2 12 6,7 49
Disponibile da 2 a 5 giorni lavorativi.
Disponibile da 6 a 10 giorni lavorativi.
Momentaneamente non disponibile.

Vantaggi

  • Adatto per applicazioni di campo
  • Avvolgibile per uso mobile
  • Molto facile da montare grazie alle dimensioni compatte, all'elevata flessibilità e al raggio di curvatura ridotto
  • Interferenza elettromagnetica nulla in quanto il cavo non contiene metalli

Applicazione

  • Tecnologia per lo spettacolo
  • In ambienti interni ed esterni
  • Ambienti industriali
  • Tecnologie del broadcast
  • Applicazioni mobili

Caratteristiche del prodotto

  • Secondo standard militare MIL-C-85045
  • Alta flessibilità, avvolgibile e resistente alla trazione
  • Fibre colorate per una facile identificazione del canale
  • Guaina esterna priva di alogeni
  • Meccanicamente robusto

Costruzione

  • Fino a 12 fibre isolate singolarmente, Ø 900 µm
  • Fibre con codifica colore
  • Fibre aramidiche per scarico della trazione
  • Guaina esterna in PUR
  • Colore: nero (RAL 9005)

Classificazione ETIM 5

  • ETIM 5.0 Class-ID: EC000034
  • Descrizione classe ETIM 5.0 : Cavo in fibra ottica

Classificazione ETIM 6

  • ETIM 6.0 Class-ID: EC000034
  • ETIM 6.0 Class-Description: Cavo a fibre ottiche

Dimensioni

  • Fibra (incluso rivestimento secondario): 900 µm
  • Cavo: vedi tabella

Codice di identificazione dei conduttori

  • Per il codice colore dei fili consultare la scheda tecnica

Tipo di fibra

  • GOF - fibre di vetro

Designazione standard

  • A/J-V(ZN)11Y

Valori ottici

  • vedi datasheet

Tipo di fibra ottica

  • Core: vetro
  • Cladding: vetro

Raggio minimo di curvatura

  • Posa fissa: ≥ 15 x diametro esterno
  • Posa mobile: ≥ 20 x diametro esterno

Campo di temperatura

  • Posa fissa: da -40°C a +70°C
  • Posa mobile: da -20°C a +60°C

  • Se non diversamente specificato, tutti i valori indicati del prodotto sono valori nominali. Altri valori come ad es. le tolleranze, se disponibili e rilasciati per la pubblicazione, vengono forniti su richiesta.
  • I cavi possono essere forniti anche come precablati LWL.
  • Le fotografie e disegni non sono in scala e non sono da intendersi come immagini con dettagli realistici dei relativi prodotti.
