SKINDICHT® SRE-M

SKINDICHT® SRE-M, pressacavo metrico a tenuta perfetta con protezione antipiega, elevato grado di protezione e scarico della trazione per la protezione del cavo

Informazioni sul prodotto (PDF)

SKINDICHT SHVE-M 20X1.5/16/15/11

52106990

SKINDICHT® SHVE-M, pressacavo metrico in ottone con elevato grado di protezione, contatto completamente schermato a bassa resistenza ed elevato scarico della trazione

SKINDICHT SHVE-M 20X1.5/16/15/11

52106990

SKINDICHT® SHVE-M, pressacavo metrico in ottone con elevato grado di protezione, contatto completamente schermato a bassa resistenza ed elevato scarico della trazione

SKINDICHT SRE-M 40X1.5/36/30/24

52105720

SKINDICHT® SRE-M, pressacavo metrico a tenuta perfetta con protezione antipiega, elevato grado di protezione e scarico della trazione per la protezione del cavo

SKINDICHT SRE-M 40X1.5/36/33/28

52105730

SKINDICHT® SRE-M, pressacavo metrico a tenuta perfetta con protezione antipiega, elevato grado di protezione e scarico della trazione per la protezione del cavo

SKINDICHT SRE-M 32X1.5/29/23/19

52105700

SKINDICHT® SRE-M, pressacavo metrico a tenuta perfetta con protezione antipiega, elevato grado di protezione e scarico della trazione per la protezione del cavo

SKINDICHT SRE-M 20X1.5/13.5/9/6

52105600

SKINDICHT® SRE-M, pressacavo metrico a tenuta perfetta con protezione antipiega, elevato grado di protezione e scarico della trazione per la protezione del cavo

SKINDICHT SRE-M 20X1.5/13.5/11/7

52105610

SKINDICHT® SRE-M, pressacavo metrico a tenuta perfetta con protezione antipiega, elevato grado di protezione e scarico della trazione per la protezione del cavo

SKINDICHT SRE-M 20X1.5/16/13/9

52105620

SKINDICHT® SRE-M, pressacavo metrico a tenuta perfetta con protezione antipiega, elevato grado di protezione e scarico della trazione per la protezione del cavo

SKINDICHT SRE-M 20X1.5/16/13/10

52105630

SKINDICHT® SRE-M, pressacavo metrico a tenuta perfetta con protezione antipiega, elevato grado di protezione e scarico della trazione per la protezione del cavo

SKINDICHT SRE-M 20X1.5/16/15/11

52105640

SKINDICHT® SRE-M, pressacavo metrico a tenuta perfetta con protezione antipiega, elevato grado di protezione e scarico della trazione per la protezione del cavo

SKINDICHT SRE-M 25X1.5/21/15/12

52105650

SKINDICHT® SRE-M, pressacavo metrico a tenuta perfetta con protezione antipiega, elevato grado di protezione e scarico della trazione per la protezione del cavo

SKINDICHT SRE-M 25X1.5/21/17/14

52105660

SKINDICHT® SRE-M, pressacavo metrico a tenuta perfetta con protezione antipiega, elevato grado di protezione e scarico della trazione per la protezione del cavo

SKINDICHT SHVE-M 32X1.5/29/24/19

52107070

SKINDICHT® SHVE-M, pressacavo metrico in ottone con elevato grado di protezione, contatto completamente schermato a bassa resistenza ed elevato scarico della trazione

SKINDICHT SHVE-M 25X1.5/21/16/12

52107000

SKINDICHT® SHVE-M, pressacavo metrico in ottone con elevato grado di protezione, contatto completamente schermato a bassa resistenza ed elevato scarico della trazione

SKINDICHT SHVE-M 25X1.5/21/16/13

52107010

SKINDICHT® SHVE-M, pressacavo metrico in ottone con elevato grado di protezione, contatto completamente schermato a bassa resistenza ed elevato scarico della trazione

SKINDICHT SHVE-M 25X1.5/21/18/14

52107020

SKINDICHT® SHVE-M, pressacavo metrico in ottone con elevato grado di protezione, contatto completamente schermato a bassa resistenza ed elevato scarico della trazione

SKINDICHT SHVE-M 25X1.5/21/18/15

52107030

SKINDICHT® SHVE-M, pressacavo metrico in ottone con elevato grado di protezione, contatto completamente schermato a bassa resistenza ed elevato scarico della trazione

SKINDICHT SHVE-M 25X1.5/21/20/16

52107040

SKINDICHT® SHVE-M, pressacavo metrico in ottone con elevato grado di protezione, contatto completamente schermato a bassa resistenza ed elevato scarico della trazione

SKINDICHT SHVE-M 32X1.5/29/22/18

52107060

SKINDICHT® SHVE-M, pressacavo metrico in ottone con elevato grado di protezione, contatto completamente schermato a bassa resistenza ed elevato scarico della trazione

SKINDICHT SHVE-M 20X1.5/11/9/4.5

52106920

SKINDICHT® SHVE-M, pressacavo metrico in ottone con elevato grado di protezione, contatto completamente schermato a bassa resistenza ed elevato scarico della trazione

UNITRONIC BUS PB 1X2X0,64

2170220

Vari cavi bus per PROFIBUS-DP, -FMS e FIP. Es. disponibile la versione Fast Connect e priva di alogeni.

UNITRONIC BUS PB 1X2X0,64

2170220

Vari cavi bus per PROFIBUS-DP, -FMS e FIP. Es. disponibile la versione Fast Connect e priva di alogeni.

ÖLFLEX WIRE MS 2.1 1X1 BU

4160302

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX WIRE MS 2.1 1X1 BU

4160302

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ETHERLINE Y CAT.5e BK 2x2xAWG22/7

2170901

Cavo Industrial Ethernet cat.5 per applicazioni speciali, conforme PROFINET Type C; 2x2xAWG22/7, guaina in PVC

ETHERLINE FD P CAT5e 4X2XAWG26

2170489

Cavo Ethernet industriale Cat.5e per elevata flessibilità; materiale guaina esterna PUR (omologazione AWM), design 2 o 4 x2xAWG26/19

ETHERLINE FD P CAT5e 4X2XAWG26

2170489

Cavo Ethernet industriale Cat.5e per elevata flessibilità; materiale guaina esterna PUR (omologazione AWM), design 2 o 4 x2xAWG26/19

H05V-K 1X1 DBU

4510143

Cavo di alimentazione e comando H05V-K, AR, PVC, 300/500V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

H05V-K 1X1 DBU

4510143

Cavo di alimentazione e comando H05V-K, AR, PVC, 300/500V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

ÖLFLEX WIRE MS 2.1 1X2,5 BK

4160501

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

UNITRONIC BUS PB FC 1X2X0,64

2170820

Vari cavi bus per PROFIBUS-DP, -FMS e FIP. Es. disponibile la versione Fast Connect e priva di alogeni.

H05V-K 1X0,5 DBU

4510141

Cavo di alimentazione e comando H05V-K, AR, PVC, 300/500V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

ÖLFLEX WIRE MS 2.1 1X1 WHBU

4160344

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX CLASSIC 110 3G2,5

1119403

ÖLFLEX® CLASSIC 110 - cavo di comando PVC, registrato VDE, resistente all'olio e flessibile per diverse applicazioni, 300/500V, anche per YSLY o YY

ÖLFLEX CLASSIC 110 3G2,5

1119403

ÖLFLEX® CLASSIC 110 - cavo di comando PVC, registrato VDE, resistente all'olio e flessibile per diverse applicazioni, 300/500V, anche per YSLY o YY

ÖLFLEX CLASSIC 110 3G1,5

1119303

ÖLFLEX® CLASSIC 110 - cavo di comando PVC, registrato VDE, resistente all'olio e flessibile per diverse applicazioni, 300/500V, anche per YSLY o YY

ÖLFLEX WIRE MS 2.1 1X0,75 DBU

4160214

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX CLASSIC 110 3G0,5

1119003

ÖLFLEX® CLASSIC 110 - cavo di comando PVC, registrato VDE, resistente all'olio e flessibile per diverse applicazioni, 300/500V, anche per YSLY o YY

ÖLFLEX WIRE MS 2.1 1X1,5 WHBU

4160444

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX CLASSIC 110 18G0,5

1119018

ÖLFLEX® CLASSIC 110 - cavo di comando PVC, registrato VDE, resistente all'olio e flessibile per diverse applicazioni, 300/500V, anche per YSLY o YY

SKINDICHT® SM-M

SKINDICHT® SM-PE-M

SKINDICHT® SNR

Codice articolo	Descrizione articolo / dimensioni	Filettatura PG	Outer sheath clamping range ØF mm	Campo di serraggio per guaina interna (mm)	SW1 / SW2 mm	Lunghezza totale C mm	Lunghezza filettatura D (mm)	Apertura EH ØB	Apertura F (mm)	Pezzi / confezione
SKINDICHT® SRE-M
52105600	M 20 x 1,5	13,5	7,5 - 9	4,5 - 6	22 / 22	59.5	6	6	9.0	25
52105610	M 20 x 1,5	13,5	9 - 11	5,5 - 7	22 / 22	59.5	6	7	11.0	25
52105620	M 20 x 1,5	16	11 - 13	7 - 9	24 / 24	64.5	6	9	13.0	25
52105630	M 20 x 1,5	16	11 - 13	8 - 10	24 / 24	64.5	6	10	13.0	25
52105640	M 20 x 1,5	16	13,5 - 15	9 - 11	24 / 24	64.5	6	11	15.0	25
52105650	M 25 x 1,5	21	13,5 - 15	10 - 12	30 / 30	78.0	7	12	15.0	25
52105660	M 25 x 1,5	21	15 - 17	12 - 14	30 / 30	78.0	7	14	17.0	25
52105670	M 25 x 1,5	21	17 - 19	13 - 15	30 / 30	78.0	7	15	19.0	25
52105680	M 25 x 1,5	21	18 - 20	14 - 16	30 / 30	78.0	7	16	20.0	25
52105690	M 32 x 1,5	29	18 - 20	15 - 17	40 / 40	90.0	8	17	20.0	10
52105700	M 32 x 1,5	29	21 - 23	17 - 19	40 / 40	90.0	8	19	23.0	10
52105710	M 40 x 1,5	36	23,5 - 26	20 - 22	50 / 50	108.0	8	22	26.0	5
52105720	M 40 x 1,5	36	27 - 30	22 - 24	50 / 50	108.0	8	24	30.0	5
52105730	M 40 x 1,5	36	30 - 33	26 - 28	50 / 50	108.0	8	28	33.0	5
52105740	M 40 x 1,5	36	32 - 35	28 - 30	50 / 50	108.0	8	30	35.0	5

Disponibile da 2 a 5 giorni lavorativi.

Disponibile da 6 a 10 giorni lavorativi.

Disponibilità da verificare: contatta il Customer Service - Tel: +39 0362 4871

Vantaggi

Tenuta perfetta con protezione antipiega
Ottimale collegamento della schermatura a 360° e bassa impedenza
Dispositivo antitrazione per garantire la protezione del cavo
Serraggio del cavo attraverso manicotto in gomma
Alto grado di protezione

Applicazione

Pressacavo per messa a terra con protezione antipiega supplementare. Campo di impiego: tutti i casi in cui possono formarsi campi elettrici interferenti.
Parti di macchine in movimento
Impianti di trasporto e convogliamento
Linee di produzione
Tecnica di misura, di controllo e di regolazione

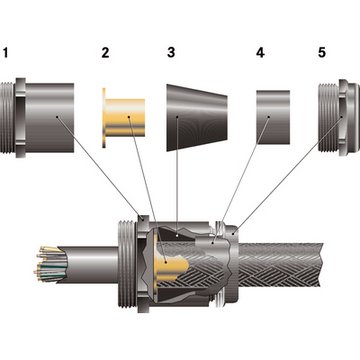

Costruzione

Filettatura metrica secondo DIN EN 60423
Base per informazioni tecniche DIN IEC 62444

Note

Per pareti anodizzate o verniciate a polvere, utilizzare solo il controdado originale - SKINDICHT® SM-PE-M
Esempio di descrizione del pressacavo:
SRE-M 20 / 13.5 / 9/6
20 = filettatura metrica di collegamento
13.5 = filettatura PG di connessione del morsetto ferma cavo
9 = diametro del foro della guarnizione antipiega (F)
6 = diametro della bussola di collegamento dello schermo (B)

Classificazione ETIM 5

ETIM 5.0 Class-ID: EC000441
Descrizione classe ETIM 5.0 : Pressacavo a vite

Classificazione ETIM 6

ETIM 6.0 Class-ID: EC000441
ETIM 6.0 Class-Description: Pressacavo

Attenzione

Per le dimensioni e le coppie di serraggio consultare la tabella T21

Su richiesta

Disponibile con filettatura lunga

Materiale

Corpo: Ottone nichelato
Bussola di messa a terra: Ottone
Manicotto antipiega: CR/NBR
O-ring: NBR

Grado di protezione

IP 65

Campo di temperatura

da -20°C a +80°C

Le fotografie e disegni non sono in scala e non sono da intendersi come immagini con dettagli realistici dei relativi prodotti.
