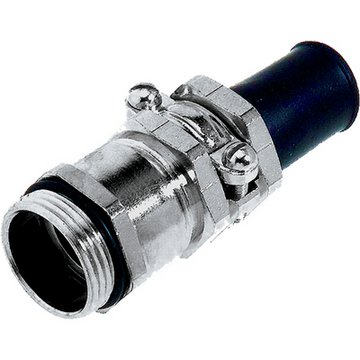

SKINDICHT® SHZ-M

SKINDICHT® SHZ-M, pressacavo metrico robusto con guarnizione settoriale per cavi con diametro esterno di grandi dimensioni, elevato scarico della trazione

Resistenza meccanica Scarico della trazione ottimale

CE

Codice articolo Descrizione articolo / dimensioni Ø F mm Max misura di montaggio (mm) Filettatura PG SW1 / SW2 mm Lunghezza totale C(mm) Lunghezza filettatura D (mm) Pezzi / confezione Unità di base Prezzo di base
SKINDICHT® SHZ-M
52106700
M 12 x 1,5 5.5 - 6.5 21 7 14 / 15 30.0 5 50
52106710
M 16 x 1,5 5.0 - 8.0 25 9 18 / 17 33.0 5 50
52106720
M 20 x 1,5 8.0 - 12.0 28 11 22 / 20 35.0 6 25
52106730
M 20 x 1,5 8.5 - 13.0 32 13,5 22 / 22 39.5 6 25
52106740
M 20 x 1,5 8.0 - 15.0 35 16 24 / 24 41.5 6 25
52106750
M 25 x 1,5 14.0 - 19.3 46 21 30 / 30 47.0 7 25
52106760
M 32 x 1,5 19.0 - 27.0 58 29 40 / 41 53.0 8 10
52106770
M 40 x 1,5 27.0 - 34.0 70 36 50 / 50 60.0 8 10
52106780
M 50 x 1,5 35.0 - 43.0 78 42 57 / 57 65.0 9 5
52106790
M 63 x 1,5 40.0 - 47.5 86 48 66 / 64 68.0 10 5
SKINDICHT® SHZ-M-XL
52106705
M 12 x 1,5 5.5 - 6.5 21 7 14 / 15 35.0 10 50
52106715
M 16 x 1,5 5.0 - 8.0 25 9 18 / 17 38.0 10 50
52106725
M 20 x 1,5 8.0 - 12.0 28 11 22 / 20 39.0 10 25
52106735
M 20 x 1,5 8.5 - 13.0 32 13,5 22 / 22 43.5 10 25
52106745
M 20 x 1,5 9.0 - 14.5 35 16 24 / 24 45.5 10 25
52106755
M 25 x 1,5 14.0 - 19.3 46 21 30 / 30 51.0 11 25
52106765
M 32 x 1,5 19.0 - 27.0 58 29 40 / 41 58.0 13 10
52106775
M 40 x 1,5 27.0 - 34.0 70 36 50 / 50 67.0 13 10
52106785
M 50 x 1,5 35.0 - 43.0 78 42 57 / 57 70.0 14 5
52106795
M 63 x 1,5 40.0 - 47.5 86 48 66 / 64 73.0 14 5
Disponibile da 2 a 5 giorni lavorativi.
Disponibile da 6 a 10 giorni lavorativi.
Momentaneamente non disponibile.

Vantaggi

  • Con guarnizione settoriale per adattarsi a diversi diametri di cavo
  • Elevato scarico della trazione
  • Robusto
  • Per cavi con diametri esterni elevati

Applicazione

  • Pressacavo compatto in ottone per uno scarico della trazione stabile, resistente, per cavi con sezioni maggiori.

Costruzione

  • Filettatura metrica secondo DIN EN 60423
  • Base per informazioni tecniche DIN IEC 62444

Note

  • SKINDICHT® SHZ-M-XL ha la stessa struttura di SKINDICHT® SHZ-M, ma presenta una filettatura lunga per pareti spesse
  • Controdadi da utilizzare: SKINDICHT® SM-M
  • Esempio: SHZ-M 16/9
    16 = Filettatura di raccordo metrica
    9 = Filettatura interna del corpo PG

Classificazione ETIM 5

  • ETIM 5.0 Class-ID: EC000441
  • Descrizione classe ETIM 5.0 : Pressacavo a vite

Classificazione ETIM 6

  • ETIM 6.0 Class-ID: EC000441
  • ETIM 6.0 Class-Description: Pressacavo

Attenzione

  • Per le dimensioni e le coppie di serraggio consultare la tabella T21

Materiale

  • Corpo: Ottone nichelato
    Guarnizione: CR/NBR
    O-ring: NBR

Grado di protezione

  • IP 55

Campo di temperatura

  • da -20°C a +80°C

  • Le fotografie e disegni non sono in scala e non sono da intendersi come immagini con dettagli realistici dei relativi prodotti.
  • I prezzi sono da intendersi IVA e sovrapprezzi esclusi. Vendita riservata ai clienti commerciali.
