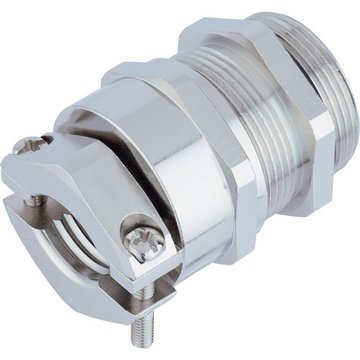

SKINTOP® MS NPT

SKINTOP® MS NPT, pressacavo in ottone nichelato con filetto NPT conico ed ampi intervalli di serraggio variabili per un'eccezionale scarico della trazione

Informazioni sul prodotto (PDF)

SKINTOP MS NPT 1IN

53112044

SKINTOP® MS NPT, pressacavo in ottone nichelato con filetto NPT conico ed ampi intervalli di serraggio variabili per un'eccezionale scarico della trazione

SKINTOP MSR NPT 3/4IN

53112036

SKINTOP® MS NPT, pressacavo in ottone nichelato con filetto NPT conico ed ampi intervalli di serraggio variabili per un'eccezionale scarico della trazione

SKINTOP MS NPT 3/4IN

53112034

SKINTOP® MS NPT, pressacavo in ottone nichelato con filetto NPT conico ed ampi intervalli di serraggio variabili per un'eccezionale scarico della trazione

SKINTOP MS NPT 1/2IN

53112024

SKINTOP® MS NPT, pressacavo in ottone nichelato con filetto NPT conico ed ampi intervalli di serraggio variabili per un'eccezionale scarico della trazione

SKINTOP MS NPT BRUSH 3/4IN

53112037

SKINTOP® MS-NPT BRUSH, pressacavo in ottone semplice con contatto schermato rapido e massima libertà di assemblaggio, filetto NPT

SKINTOP MS NPT BRUSH 1 1/4IN

53112057

SKINTOP® MS-NPT BRUSH, pressacavo in ottone semplice con contatto schermato rapido e massima libertà di assemblaggio, filetto NPT

SKINTOP MS NPT BRUSH 1 1/2IN

53112067

SKINTOP® MS-NPT BRUSH, pressacavo in ottone semplice con contatto schermato rapido e massima libertà di assemblaggio, filetto NPT

SKINTOP MS NPT BRUSH 2IN

53112077

SKINTOP® MS-NPT BRUSH, pressacavo in ottone semplice con contatto schermato rapido e massima libertà di assemblaggio, filetto NPT

SKINTOP MS-NPT BRUSH 2IN PLUS

53112087

SKINTOP® MS-NPT BRUSH, pressacavo in ottone semplice con contatto schermato rapido e massima libertà di assemblaggio, filetto NPT

SKINTOP COLD NPT 1IN

53113704

SKINTOP® COLD, pressacavo metrico in ottone, elevata resistenza al freddo e resistenza di impatto al freddo, elevata stabilità meccanica

SKINTOP COLD NPT 3/8IN

53113701

SKINTOP® COLD, pressacavo metrico in ottone, elevata resistenza al freddo e resistenza di impatto al freddo, elevata stabilità meccanica

SKINTOP COLD NPT 1/2IN

53113702

SKINTOP® COLD, pressacavo metrico in ottone, elevata resistenza al freddo e resistenza di impatto al freddo, elevata stabilità meccanica

SKINTOP MS NPT BRUSH 3/4IN

53112037

SKINTOP® MS-NPT BRUSH, pressacavo in ottone semplice con contatto schermato rapido e massima libertà di assemblaggio, filetto NPT

SKINTOP MS-SC NPT 1/2IN

53112920

SKINTOP® MS-SC NPT, pressacavo in ottone con contatto CEM flessibili, altamente conduttivo, per cavi con e senza guaina interna

SKINTOP MS-SC NPT 3/4IN

53112930

SKINTOP® MS-SC NPT, pressacavo in ottone con contatto CEM flessibili, altamente conduttivo, per cavi con e senza guaina interna

SKINTOP MS-SC NPT 1IN

53112940

SKINTOP® MS-SC NPT, pressacavo in ottone con contatto CEM flessibili, altamente conduttivo, per cavi con e senza guaina interna

SKINTOP MS-SC NPT 1 1/4IN

53112950

SKINTOP® MS-SC NPT, pressacavo in ottone con contatto CEM flessibili, altamente conduttivo, per cavi con e senza guaina interna

SKINTOP MS-SC NPT 1 1/2IN

53112960

SKINTOP® MS-SC NPT, pressacavo in ottone con contatto CEM flessibili, altamente conduttivo, per cavi con e senza guaina interna

SKINTOP COLD NPT 3/8IN

53113701

SKINTOP® COLD, pressacavo metrico in ottone, elevata resistenza al freddo e resistenza di impatto al freddo, elevata stabilità meccanica

SKINTOP MS-SC NPT 1/2IN

53112920

SKINTOP® MS-SC NPT, pressacavo in ottone con contatto CEM flessibili, altamente conduttivo, per cavi con e senza guaina interna

SKINTOP STR PF 1/2IN RAL 7001 SGY

53016130

SKINTOP® NPT, pressacavo in poliammide con filetto NPT conico ed ampi intervalli di serraggio variabili per un'eccezionale scarico della trazione

SKINTOP BRUSH ADD-ON M20

54110841

SKINTOP® BRUSH ADD-ON, componente aggiuntivo CEM semplice con spigoli taglienti e contatto di schermatura visibile di grande dimensioni, smontaggio semplice

SKINTOP DIX 7417

53607417

SKINTOP® DIX, inserti di tenuta multipli in silicone, l'aumento di spessore della confezione consente di costruire componenti di dimensioni minori, semplicità di inserimento di diversi cavi

SKINTOP MS-M 12X1.5 ATEX

53112700

SKINTOP® MS-M ATEX, pressacavo in ottone antistatico con resistenza al freddo e massima affidabilità, antiesplosione

SKINTOP MS-SC-M 12X1.5

53112610

SKINTOP® MS-SC-M, pressacavo in ottone con contatto schermato a bassa resistenza ed altamente induttivo, contatto CEM flessibile, facile da installare

SKINTOP ST-M ISO 12X1.5 XL RAL 9005 BK

53010000

SKINTOP® ST-M, pressacavo in plastica con resistenza all'olio incrementata con intervalli di serraggio variabili, protezione antivibrazione permanente, per piattaforme offshore

ÖLFLEX WIRE MS 2.1 1X1 BU

4160302

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX WIRE MS 2.1 1X1 BU

4160302

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

H05V-K 1X0,5 DBU

4510141

Cavo di alimentazione e comando H05V-K, AR, PVC, 300/500V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

H05V-K 1X0,5 DBU

4510141

Cavo di alimentazione e comando H05V-K, AR, PVC, 300/500V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

ÖLFLEX WIRE MS 2.1 1X1 DBU

4160314

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX WIRE MS 2.1 1X1 WHBU

4160344

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX WIRE MS 2.1 1X0,75 DBU

4160214

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX WIRE MS 2.1 1X1,5 BK

4160401

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX CLASSIC 110 3G1,5

1119303

ÖLFLEX® CLASSIC 110 - cavo di comando PVC, registrato VDE, resistente all'olio e flessibile per diverse applicazioni, 300/500V, anche per YSLY o YY

ÖLFLEX CLASSIC 110 3G1,5

1119303

ÖLFLEX® CLASSIC 110 - cavo di comando PVC, registrato VDE, resistente all'olio e flessibile per diverse applicazioni, 300/500V, anche per YSLY o YY

H07V-K 1X2,5 BK

4520012

Cavo di alimentazione e comando H07V-K, AR, PVC, 450/750V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

H07V-K 1X2,5 BK

4520012

Cavo di alimentazione e comando H07V-K, AR, PVC, 450/750V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

H07Z-K 90°C 1X1,5 BK

4726011

H07Z-K 90°C, <HAR>, conduttore privo di alogeni, armonizzato. Per l’impiego in quadro elettrico, tensione nominale 450/750V

H07Z-K 90°C 1X1,5 BK

4726011

H07Z-K 90°C, <HAR>, conduttore privo di alogeni, armonizzato. Per l’impiego in quadro elettrico, tensione nominale 450/750V

SKINMATIC® RZ

SKINDICHT® SM-NPT

Codice articolo	Descrizione articolo / dimensioni	Ø F mm	Misura della chiave SW mm	Lunghezza totale C mm	Lunghezza filettatura D (mm)	Pezzi / confezione
SKINTOP® MS NPT
53112004	NPT 1/4"	3,5 - 7	16	36.0	15	100
53112014	NPT 3/8"	4,5 - 9	20	39.7	15	100
53112024	NPT 1/2"	7 - 12,5	24	42.5	15	50
53112034	NPT 3/4"	9 - 16,5	29	44.5	15	25
53112044	NPT 1"	11 - 21	36	49.0	15	25
53112054	NPT 1 1/4"	19 - 28	45	57.5	17	10
53112064	NPT 1 1/2"	27 - 35	54	61.5	17	5
53112074	NPT 2"	34 - 45	67	63.5	17	5
SKINTOP® MSR NPT
53112006	NPT 1/4"	1 - 5	16	36.0	15	100
53112016	NPT 3/8"	2 - 7	20	39.7	15	100
53112026	NPT 1/2"	5 - 10	24	42.5	15	50
53112036	NPT 3/4"	6 - 13	29	44.5	15	25
53112046	NPT 1"	7 - 15	36	49.0	15	25
53112056	NPT 1 1/4"	15 - 23	45	57.5	17	10
53112066	NPT 1 1/2"	22 - 29	54	61.5	17	5
53112076	NPT 2"	28 - 39	67	63.5	17	5

Disponibile da 2 a 5 giorni lavorativi.

Disponibile da 6 a 10 giorni lavorativi.

Disponibilità da verificare: contatta il Customer Service - Tel: +39 0362 4871

Vantaggi

Filettatura NPT conica
Massima affidabilità
Ottimale scarico della trazione
Campi di serraggio variabili e ampi

Applicazione

In ambienti che presentano condizioni di esercizio meccaniche e chimiche gravose.
Industria chimica
Tecnica di misura, di controllo e di regolazione
Costruzione di macchine e macchinari
Impianti industriali

Norm references / Approvals

UL File n. E79903

Costruzione

Filettatura di raccordo NPT secondo ASME B1.20.1 - 2013
SKINTOP® MSR NPT con guarnizione di serraggio ridotta per serrare cavi con diametro esterno inferiore

Classificazione ETIM 5

ETIM 5.0 Class-ID: EC000441
Descrizione classe ETIM 5.0 : Pressacavo a vite

Classificazione ETIM 6

ETIM 6.0 Class-ID: EC000441
ETIM 6.0 Class-Description: Pressacavo

Materiale

Corpo: ottone nichelato
Inserto: poliammide
Guarnizione: CR
O-ring: NBR

Grado di protezione

IP 68 - 10 bar
NEMA Type 1, 4x, 6, 12

Campo di temperatura

Posa mobile: da -25 ° C a + 100 ° C
Statico: da -40°C a +100°C

Le fotografie e disegni non sono in scala e non sono da intendersi come immagini con dettagli realistici dei relativi prodotti.
