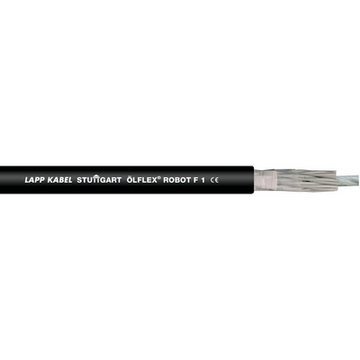

ÖLFLEX® ROBOT F1 ( C )

Cavo per robotica schermato in PUR resistente all'abrasione e agli oli per sollecitazioni a torsione e piegamento, certificato

ÖLFLEX® ROBOT F1 (C) - cavo di alimentazione e comando schermato per sollecitazioni di piegamento e torsione in condizioni ambientali gravose con certificazione UL/cUL AWM

  • Flessione e torsione
  • Angolo di torsione fino a +/- 180 °/m
  • Certificato AWM per USA e Canada

Componenti aggiuntivi di Lapp per l’automazionePer esternoResistente alle basse temperatureResistenza meccanicaResistente all'oliocatena portacaviinterferenzeResistente alla torsioneResistente ai raggi UV

CERUC_RUEACFire

Oops, an error occurred! Code: 20241117152257b67d4694
Codice articolo Numero conduttori e sezione mm²Diametro esterno [mm]Peso rame kg/kmPeso cavo kg/kmUnità di base

Prezzo di base

ÖLFLEX® ROBOT F1 (C)
Conduttori colorati secondo DIN 47100
0029653
3 x 2 x 0,258.038100
0029654
25 x 0,2513.8115280
0029655
2 x 0,345.21854
0029656
3 x 0,345.42056
0029657
4 x 0,346.62872
0029658
5 x 2 x 0,3410.269158
Conduttori numerati
0029689
12 G 1,515.4230380
0029690
18 G 1,518.5340550
0029664
4 G 1,58.875,1120
0029665
4 G 2,510.3116200
0029691
4 G 1,5 + (2 x 1,0)11.0116213
0029692
4 G 2,5 + (2 x 1,0)12.0150270
Disponibile da 2 a 5 giorni lavorativi.
Disponibile da 6 a 10 giorni lavorativi.
Disponibilità da verificare: contatta il Customer Service - Tel: +39 0362 4871

Vantaggi

  • Consente sequenze di movimento più rapide e aumenta quindi l'efficienza delle macchine
  • Accresciuta durata anche in condizioni particolarmente difficili grazie alla guaina esterna in PUR
  • Resistente al contatto con molti lubrificanti a base di olio minerale, acidi diluiti, soluzioni acquose alcaline e altre sostanze chimiche
  • Ampio campo di temperatura per l'applicazione in condizioni ambientali e climatiche gravose
  • La certificazione per Stati Uniti e Canada ne permette l'utilizzo in macchinari, dispositivi e impianti destinati all'esportazione

Applicazione

  • Macchine industriali e macchine utensili
  • Impianti automatici di movimentazione
  • Automotive
  • Per catene portacavi o parti di macchine in movimento
  • Adatto alla posa in guaine per robotica e per l’impiego in robot cartesiani

Caratteristiche del prodotto

  • Resistente all'abrasione e al taglio
  • Autoestinguente
  • Elevata resistenza agli oli
  • Flessibile alle basse temperature
  • Superficie esterna a bassa aderenza

Riferimenti normativi/approvazioni

  • UL AWM Style 20940
    cUL AWM I/II A/B
  • UL File No. E213974
  • Costruito per max 10 milioni cicli di torsione
  • Per l'uso in catena portacavi: seguire le linee guida di installazione, tabella T3
  • Per catene con corse fino a 10 m

Costruzione

  • Fili sottilissimi, da 0,14mm² a 0,5mm² in rame stagnato o in rame nudo
  • Isolamento del conduttore in TPE
  • Conduttori (o coppie di conduttori) cordati a strati o fasci
  • Esecuzione di fili in rame stagnato per versioni con schermatura a coppia singola
  • Nastratura con nastro PTFE
  • Schermatura in fili di rame stagnato avvolti a spirale a treccia solo per le formazioni 12G1,5 e 18G1,5
  • Guaina isolante in poliuretano, colore antracite

Classificazione ETIM 5

  • ETIM 5.0 Class-ID: EC000104
  • Descrizione classe ETIM 5.0: cavo di controllo

Classificazione ETIM 6

  • ETIM 6.0 Class-ID: EC000104
  • ETIM 6.0 Class-Description: Cavo di comando

Codice di identificazione dei conduttori

  • Conduttori fino a 0,34 mm²: DIN 47100
  • Da 0,5 mm²: fili bianchi con stampa numerica nera, i fili della coppia schermata (2 x 1,0) sono contrassegnati con il n. 5 + 6

Cordatura conduttori

  • Fili sottilissimi

Torsione

  • Carico massimo di torsione ± 180 °/m

Raggio minimo di curvatura

  • Posa mobile: 10 x diametro esterno
  • Posa fissa: 4 x diametro esterno

Tensione Nominale (V)

  • IEC: fino a 0,34mm² 250 V(tensione di picco). 0,5 - 2,5mm² U0/U 300/500 V UL/CSA: fino a 1,5mm² 600 V, da 2,5mm² 1000 V

Tensione di prova

  • Fino a 0,34 mm²: 1.500 V
  • da 0,5 mm²: 2000 V

Conduttore di terra

  • G = con conduttore giallo/verde
  • X = senza conduttore giallo/verde

Campo di temperatura

  • Posa mobile: da -40°C a +80°C
    Posa fissa: da -50°C a +80°C

  • Se non diversamente specificato, tutti i valori indicati del prodotto sono valori nominali a temperatura ambiente. I dettagli sui valori (es. le tolleranze) vengono forniti su richiesta.
  • Confezione: matassa <= 30 kg oppure <= 250 m, in alternativa bobina.
  • Si prega di indicare la dimensione della confezione desiderata (ad es. tamburo 1 x 500 m oppure matasse 5 x 100 m)
  • Le fotografie e disegni non sono in scala e non sono da intendersi come immagini con dettagli realistici dei relativi prodotti.
  • I prezzi sono da intendersi IVA e sovrapprezzi esclusi. Vendita riservata ai clienti commerciali.
