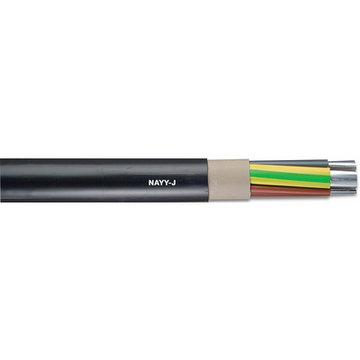

NAYY-J, NAYY-O

Cavo interrato in PVC con posa fissa e conduttori in alluminio

Cavo di alimentazione NAYY-J, VDE, PVC a norma HD603 / VDE 0276-603, cavi con conduttore in alluminio per interramento diretto, installazione in edifici e fissa

  • CPR: informazioni su www.lappitalia.it/cpr
  • With aluminium conductor

Per esterno

CEVDE

Codice articolo Numero conduttori e sezione mm²Peso dell'alluminio kg/kmDiametro esterno [mm]Peso cavo kg/kmUnità di base

Prezzo di base

NAYY-O
3036547
1 x 70rm20318.0410
3036548
1 x 95rm27620.0570
3036549
1 x 120rm34821.0620
3036550
1 x 150rm43523.0735
3036551
1 x 185rm53625.0845
3036552
1 x 240rm69628.01100
1552022
1 x 300rm87030.01379
NAYY-J
1552010
4 x 35re406291170
1552011
4 x 50se580301305
1552012
4 x 70se812351730
1552013
4 x 95se1102392205
1552014
4 x 120se1392422655
1552015
4 x 150se1740463150
1552016
4 x 185se2146513925
1552017
4 x 240se2784604880
Disponibile da 2 a 5 giorni lavorativi.
Disponibile da 6 a 10 giorni lavorativi.
Disponibilità da verificare: contatta il Customer Service - Tel: +39 0362 4871

Applicazione

  • Impiegato come cavo per posa fissa di energia e comando con i seguenti ambiti d'impiego:
  • In ambienti interni ed esterni
  • Interramento senza protezione aggiuntiva secondo la norma VDE HD 603/VDE 0276-603 - parte3-G (punto 4) che regola i cavi in PVC per interramento diretto: profondità minima della posa 0,6 m, ma almeno 0,8 m sotto strada
  • Nel cemento entro i limiti di temperatura di esercizio massima del cavo di +70 °C secondo la norma VDE HD 603/VDE 0276-603 - parte 3-G (punto 4) che regola i cavi in PVC per interramento diretto

Caratteristiche del prodotto

  • Autoestinguente secondo IEC 60332-1-2
  • La sollecitazione a trazione massima per i conduttori in alluminio durante l'installazione è pari a 30 N/mm² secondo HD 603/VDE 0276-603: parte 1 Appendice A.4.12 e parte 3-G punto 4
  • Portata di corrente secondo HD 603/VDE 0276-603, parte 3-G, Tabella 14 (interrato a una temperatura del suolo di +20 °C secondo HD 603/VDE 0276-603, parte 3-G, punto 5) per passaggio sotterraneo e Tabella 15 (in aria a una temperatura di +30 °C secondo HD 603/VDE 0276-603, Parte 3-G, punto 5) quando usato all'aperto; comunque sempre considerando le correzioni/declassamenti di corrente nominale secondo VDE 0298-4, per l'installazione in edifici (vedere anche tabella T12)

Riferimenti normativi/approvazioni

  • HD 603/VDE 0276-603

Costruzione

  • Conduttore in alluminio
  • Abbreviazioni "re", "se":r = rotondo;s = settoriale;e = unifilare;
  • Isolamento del conduttore in PVC
  • Riempitivo a copertura dei conduttori
  • Guaina esterna in PVC

Classificazione ETIM 5

  • ETIM 5.0 Class-ID: EC000057
  • Descrizione classe ETIM 5.0: cavo di potenza a bassa tensione

Classificazione ETIM 6

  • ETIM 6.0 Class-ID: EC000057
  • ETIM 6.0 Class-Description: Cavo dell’alta tensione

Codice di identificazione dei conduttori

  • Secondo VDE 0293-308 (tabella T9)

Cordatura conduttori

  • Unifilare o multifilare

Raggio minimo di curvatura

  • Posa fissa: 12 x diametro esterno

Tensione Nominale (V)

  • U0/U: 0,6/1,0 kV

Tensione di prova

  • 4000 V

Conduttore di terra

  • J = con conduttore giallo/verde
  • O = senza conduttore giallo/verde

Campo di temperatura

  • Durante l'installazione: da -5°C a +50°C
  • Posa fissa: da -30°C a +70°C

  • Se non diversamente specificato, tutti i valori indicati del prodotto sono valori nominali. Altri valori come ad es. le tolleranze, se disponibili e rilasciati per la pubblicazione, vengono forniti su richiesta.
  • Trade product
  • Le fotografie e disegni non sono in scala e non sono da intendersi come immagini con dettagli realistici dei relativi prodotti.
  • I prezzi sono da intendersi IVA e sovrapprezzi esclusi. Vendita riservata ai clienti commerciali.
