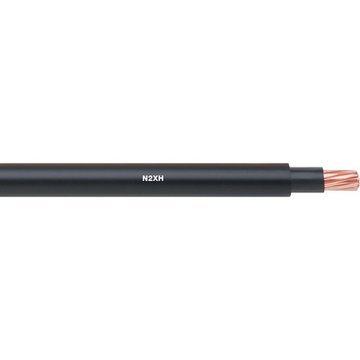

N2XH

Cavo di potenza privo di alogeni con tensione nominale 0,6 / 1 kV per posa fissa

N2XH - cavo di alimentazione privo di alogeni a norma HD 604/VDE 0276-604. Cavo per installazione in edificio con caratteristiche antincendio migliorate per installazione fissa

CPR: informazioni su www.lappitalia.it/cpr

Informazioni sul prodotto (PDF)

H05V-K 1X0,5 DBU

4510141

Cavo di alimentazione e comando H05V-K, AR, PVC, 300/500V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

H05V-K 1X0,5 DBU

4510141

Cavo di alimentazione e comando H05V-K, AR, PVC, 300/500V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

ÖLFLEX WIRE MS 2.1 1X1 BU

4160302

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX WIRE MS 2.1 1X1 BU

4160302

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX WIRE MS 2.1 1X1 DBU

4160314

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

H07V-K 1X2,5 BK

4520012

Cavo di alimentazione e comando H07V-K, AR, PVC, 450/750V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

H07V-K 1X2,5 BK

4520012

Cavo di alimentazione e comando H07V-K, AR, PVC, 450/750V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

ÖLFLEX CLASSIC 110 5G1,5

1119305

ÖLFLEX® CLASSIC 110 - cavo di comando PVC, registrato VDE, resistente all'olio e flessibile per diverse applicazioni, 300/500V, anche per YSLY o YY

ÖLFLEX CLASSIC 110 5G1,5

1119305

ÖLFLEX® CLASSIC 110 - cavo di comando PVC, registrato VDE, resistente all'olio e flessibile per diverse applicazioni, 300/500V, anche per YSLY o YY

ÖLFLEX WIRE MS 2.1 1X1,5 BK

4160401

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX WIRE MS 2.1 1X0,75 DBU

4160214

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX CLASSIC 110 3G1,5

1119303

ÖLFLEX® CLASSIC 110 - cavo di comando PVC, registrato VDE, resistente all'olio e flessibile per diverse applicazioni, 300/500V, anche per YSLY o YY

H07Z-K 90°C 1X1,5 DBU

4726141

H07Z-K 90°C, <HAR>, conduttore privo di alogeni, armonizzato. Per l’impiego in quadro elettrico, tensione nominale 450/750V

H07Z-K 90°C 1X1,5 DBU

4726141

H07Z-K 90°C, <HAR>, conduttore privo di alogeni, armonizzato. Per l’impiego in quadro elettrico, tensione nominale 450/750V

ÖLFLEX CLASSIC 110 7G0,5

1119007

ÖLFLEX® CLASSIC 110 - cavo di comando PVC, registrato VDE, resistente all'olio e flessibile per diverse applicazioni, 300/500V, anche per YSLY o YY

X05V-K 2CHELIX 1X1 BUWH

4512263S

Cavo di alimentazione e comando X05V-K, per cablaggio interno, PVC, 300/500 V, classe 5, isolamento elica a doppio colore, ignifugo, bobina

X05V-K 2CHELIX 1X1 BUWH

4512263S

Cavo di alimentazione e comando X05V-K, per cablaggio interno, PVC, 300/500 V, classe 5, isolamento elica a doppio colore, ignifugo, bobina

H05V-K 1X1 DBU

4510143

Cavo di alimentazione e comando H05V-K, AR, PVC, 300/500V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

ETHERLINE Cat.7 FLEX 4x2x26/7

2170934

Cavo Ethernet industriale Cat.7 per impiego flessibile; 4 coppie; guaina esterna in PUR con omologazione UL; struttura 4x2xAWG26/7

H05Z-K 90°C 1X0,5 OG

4725091

H05Z-K 90°C, <HAR>, conduttore privo di alogeni, armonizzato. Per l’impiego in quadro elettrico, tensione nominale 300/500V

H05V-K 1X0,5 DBU

4510141

Cavo di alimentazione e comando H05V-K, AR, PVC, 300/500V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

H05V-K 1X0,5 DBU

4510141

Cavo di alimentazione e comando H05V-K, AR, PVC, 300/500V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

ÖLFLEX WIRE MS 2.1 1X1 BU

4160302

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX WIRE MS 2.1 1X1 BU

4160302

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX WIRE MS 2.1 1X1 DBU

4160314

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

H07V-K 1X2,5 BK

4520012

Cavo di alimentazione e comando H07V-K, AR, PVC, 450/750V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

H07V-K 1X2,5 BK

4520012

Cavo di alimentazione e comando H07V-K, AR, PVC, 450/750V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

ÖLFLEX CLASSIC 110 5G1,5

1119305

ÖLFLEX® CLASSIC 110 - cavo di comando PVC, registrato VDE, resistente all'olio e flessibile per diverse applicazioni, 300/500V, anche per YSLY o YY

ÖLFLEX CLASSIC 110 5G1,5

1119305

ÖLFLEX® CLASSIC 110 - cavo di comando PVC, registrato VDE, resistente all'olio e flessibile per diverse applicazioni, 300/500V, anche per YSLY o YY

ÖLFLEX WIRE MS 2.1 1X1,5 BK

4160401

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX WIRE MS 2.1 1X0,75 DBU

4160214

Ex: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cavo di controllo e comando, PVC, field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX CLASSIC 110 3G1,5

1119303

ÖLFLEX® CLASSIC 110 - cavo di comando PVC, registrato VDE, resistente all'olio e flessibile per diverse applicazioni, 300/500V, anche per YSLY o YY

H07Z-K 90°C 1X1,5 DBU

4726141

H07Z-K 90°C, <HAR>, conduttore privo di alogeni, armonizzato. Per l’impiego in quadro elettrico, tensione nominale 450/750V

H07Z-K 90°C 1X1,5 DBU

4726141

H07Z-K 90°C, <HAR>, conduttore privo di alogeni, armonizzato. Per l’impiego in quadro elettrico, tensione nominale 450/750V

ÖLFLEX CLASSIC 110 7G0,5

1119007

ÖLFLEX® CLASSIC 110 - cavo di comando PVC, registrato VDE, resistente all'olio e flessibile per diverse applicazioni, 300/500V, anche per YSLY o YY

X05V-K 2CHELIX 1X1 BUWH

4512263S

Cavo di alimentazione e comando X05V-K, per cablaggio interno, PVC, 300/500 V, classe 5, isolamento elica a doppio colore, ignifugo, bobina

X05V-K 2CHELIX 1X1 BUWH

4512263S

Cavo di alimentazione e comando X05V-K, per cablaggio interno, PVC, 300/500 V, classe 5, isolamento elica a doppio colore, ignifugo, bobina

H05V-K 1X1 DBU

4510143

Cavo di alimentazione e comando H05V-K, AR, PVC, 300/500V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

ETHERLINE Cat.7 FLEX 4x2x26/7

2170934

Cavo Ethernet industriale Cat.7 per impiego flessibile; 4 coppie; guaina esterna in PUR con omologazione UL; struttura 4x2xAWG26/7

H05Z-K 90°C 1X0,5 OG

4725091

H05Z-K 90°C, <HAR>, conduttore privo di alogeni, armonizzato. Per l’impiego in quadro elettrico, tensione nominale 300/500V

Tagliacavi KNIPEX

Tronchese a cricchetto KNIPEX

V 1311-A Crimpatrice idraulica

Pinze di compressione a batterie PVX 1300

NYY-J, NYY-O

Codice articolo	Numero conduttori e sezione mm²	Diametro esterno [mm]	Peso rame kg/km	Weight (kg/km)
N2XH-O
1550556	1x1,5 RE	5.3	14	40,1
1550557	1x2,5 RE	6.4	24	66
3017600	1x4 RE	6.6	38	77,6
30017645	1x6 RE	7.1	58	98,6
30017646	1x10 RE	7.9	96	140,7
1550561	1x16 RE	8.8	154	199,9
30017648	1x25 RM	10.8	240	305,2
30017649	1x35 RM	12.0	336	401,6
30017650	1x50 RM	13.3	480	525,9
30017651	1x70 RM	15.0	672	728,7
30017652	1x95 RM	17.0	912	1.001,6
30017653	1x120 RM	18.6	1152	1.225,8
3017601	1x150 RM	20.5	1440	1.477,7
3017602	1x185 RM	23.1	1776	1.878,2
3017603	1x240 RM	25.4	2304	2.432,9
1112935	1x300 RM	28.1	2880	2.965,7
30017654	2x1,5 RE	9.1	29	113,5
30017655	2x2,5 RE	10.0	48	177,4
30017656	2x4 RE	10.9	77	296,5
30017657	2x6 RE	11.9	115	243,5
30017658	2x10 RE	13.6	192	360,6
1550578	2x16 RE	15.7	307	528,5
3017605	2x25 RM	19.9	480	844,4
35002466	3x1,5 RE	9.6	43	130,7
1550581	3x2,5 RE	10.1	72	170,1
N2XH-J
1112940	1x25 RM	10.8	240	305,2
1112941	1x35 RM	12.0	336	401,5
1112942	1x50 RM	13.3	480	525,8
1112943	1x70 RM	15.0	672	728,6
1112944	1x95 RM	17.0	912	1.001,4
1112945	1x120 RM	18.7	1152	1.225,3
1112946	1x150 RM	20.4	1440	1477
1112947	1x185 RM	22.8	1776	1.877,8
1112948	1x240 RM	25.4	2304	2.432,5
1112949	1x300 RM	27.9	2880	2.960,7
30017659	3x1,5 RE	9.6	43	141,1
30017660	3x2,5 RE	10.5	72	181,6
30017661	3x4 RE	11.4	115	228
30017662	3x6 RE	12.5	173	299,5
30017663	3x10 RE	14.3	288	454,3
1550601	3x16 RE	16.5	461	663
30017665	3x25 RM	21.0	720	1.046,9
1550603	3x35 SM	21.9	1080	1.249,7
1550604	3x50 SM	23.9	1440	1.579,2
1550605	3x70 SM	27.2	2016	2267
1550606	3x95 SM	30.3	2736	2.982,4
1550607	3x120 SM	33.6	3456	3.708,6
1550608	3x150 SM	37.1	4320	4.552,7
1550609	3x185 SM	41.5	5328	5.669,5
1550610	3x240 SM	46.9	6912	7.370,3
30017671	4x1,5 RE	10.3	58	154,5
30017672	4x2,5 RE	11.2	96	203,5
30017673	4x4 RE	12.4	154	277,2
30017674	4x6 RE	13.6	230	366,2
30017675	4x10 RE	15.7	384	573,7
1550616	4x16 RE	18.4	614	825,2
30017677	4x25 RM	22.9	960	1.296,9
1550618	4x35 SM	23.4	1344	1.561,6
1550619	4x50 SM	26.8	1920	2065
1550620	4x70 SM	31.0	2688	2.911,8
1550621	4x95 SM	34.7	3648	3.934,6
1550622	4x120 SM	38.6	4608	4.883,6
1550623	4x150 SM	42.6	5760	6.005,2
1550624	4x185 SM	47.4	7104	7.488,7
1550625	4x240 SM	53.8	9216	9.771,9
30017683	5x1,5 RE	11.1	72	193,3
30017684	5x2,5 RE	12.1	120	251,9
30017685	5x4 RE	13.5	192	343,6
30017686	5x6 RE	14.8	288	450,5
30017687	5x10 RE	17.1	480	684,9
1550631	5x16 RE	20.0	768	1.009,5
30017689	5x25 RM	25.1	1200	1.611,4
1550633	5x35 RM	28.5	1680	2.109,7
30017690	7x1,5 RE	11.9	101	232,2
30017691	7x2,5 RE	13.2	168	319
30017692	7x4 RE	14.8	269	436,6
3017612	10x1,5 RE	14.9	144	329
3017613	10x2,5 RE	16.6	240	441,6
30017693	12x1,5 RE	15.4	173	367,3
30017694	12x2,5 RE	17.0	288	505
3017614	12x4 RE	19.3	461	701,2
3017615	14x1,5 RE	16.2	202	399,8
3017616	14x2,5 RE	18.1	336	567,9
3017617	19x1,5 RE	17.9	274	516,4
3017618	19x2,5 RE	19.9	456	721,2
3017619	24x1,5 RE	20.9	346	636,2
3017620	24x2,5 RE	23.2	576	910,2
3017621	30x1,5 RE	22.0	432	741,9
3017622	30x2,5 RE	24.9	720	1.085,5
1550649	3x50/25 SM	27.2	1680	1934
1550650	3x70/35 SM	30.5	2352	2621
1550651	3x95/50 SM	35.5	3216	3.636,5
1550652	3x120/70 SM	39.7	4128	4.626,4
1550653	3x150/70 SM	43.4	4992	5.494,9
1550654	3x185/95 SM	47.7	6240	6.912,3
1550655	3x240/120 SM	52.7	8064	8.632,3

Disponibile da 2 a 5 giorni lavorativi.

Disponibile da 6 a 10 giorni lavorativi.

Disponibilità da verificare: contatta il Customer Service - Tel: +39 0362 4871

Applicazione

Per la posa sopra e sotto intonaco
Posa fissa interna, aerea o sotto intonaco
In edifici o impianti industriali ad alta concentrazione di persone e/o beni di valore
Non per uso interrato o in acqua
Per posa all'aperto solo se protetto dalla luce solare diretta e altri agenti esterni

Caratteristiche del prodotto

Autoestinguente secondo IEC 60332-1-2
Autoestinguente secondo IEC 60332-3-24
Privo di alogeni secondo IEC 60754-1
(quantità dei gas contenenti acidi alogeni)
Corrosività dei gas di combustione secondo IEC 60754-2
Bassa densità dei fumi secondo IEC 61034-2

Riferimenti normativi/approvazioni

HD 604/VDE 0276-604

Costruzione

Conduttore in fili di rame nudo
Abbreviazioni "re", "rm", "se", "sm":
r = conduttore rotondo;
s = conduttore settoriale;
e = unifilare;
m = multifilare;
Isolamento dei conduttori: polietilene reticolato (XLPE)
Riempitivo a copertura dei conduttori
Guaina esterna: priva di alogeni in miscela di poliolefina termoplastica

Classificazione ETIM 5

ETIM 5.0 Class-ID: EC000057
Descrizione classe ETIM 5.0: cavo di potenza a bassa tensione

Classificazione ETIM 6

ETIM 6.0 Class-ID: EC000057
ETIM 6.0 Class-Description: Cavo dell’alta tensione

Codice di identificazione dei conduttori

Fino a 5 conduttori: secondo VDE 0293-308 tabella T9
Da 6 conduttori in su: neri con numerazione bianca

Cordatura conduttori

Unifilare o multifilare

Raggio minimo di curvatura

Unifilare: 15 x diametro esterno
Multifilare: 12 x diametro esterno

Tensione Nominale (V)

U₀/U: 0,6/1,0 kV

Tensione di prova

4000 V

Conduttore di terra

J = con conduttore giallo/verde
O = senza conduttore giallo/verde

Campo di temperatura

Durante l'installazione: da -5°C a +90°C
Posa fissa: da -40°C a +90°C

Se non diversamente specificato, tutti i valori indicati del prodotto sono valori nominali. Altri valori come ad es. le tolleranze, se disponibili e rilasciati per la pubblicazione, vengono forniti su richiesta.
Confezione: matassa <= 30 kg oppure <= 250 m, in alternativa bobina.
Si prega di indicare la dimensione della confezione desiderata (ad es. tamburo 1 x 500 m oppure matasse 5 x 100 m)
Trade product
