ÖLFLEX® WIRE MS 2.1

La NFPA 79 è lo standard di riferimento negli Stati Uniti per la sicurezza elettrica dei macchinari industriali.
Essa stabilisce le linee guida per il cablaggio e l'installazione dei componenti, garantendo che le macchine operino senza rischi di incendio o folgorazione.

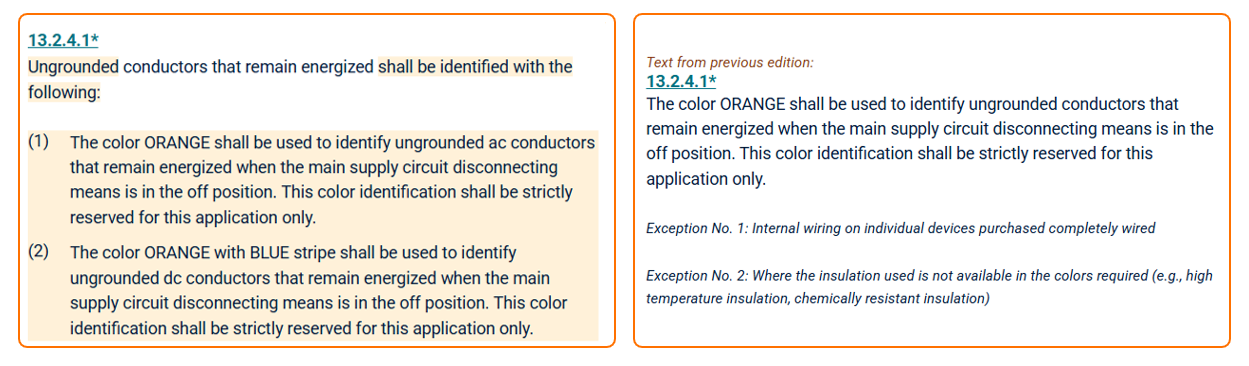

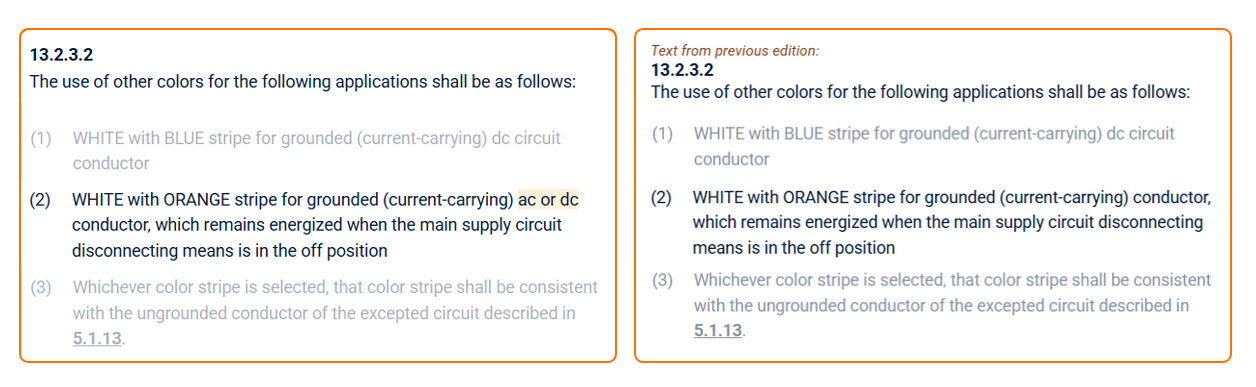

Nell'edizione 2024, le modifiche agli articoli 13.2.3.2 e 13.2.4.1 introducono novità significative riguardanti l'identificazione dei conduttori.

Nello specifico, l'aggiornamento chiarisce e amplia l'uso dei colori per le cordine.

In particolare, si definisce una nuova regola per identificare i conduttori che rimangono sotto tensione anche quando l'interruttore generale è spento (circuiti di interblocco o alimentazioni esterne).

Per questi circuiti viene aggiunta una distinzione tra i circuiti in AC (corrente alternata) e i circuiti DC (corrente continua).

Lo schema di seguito riassume in maniera molto semplice come deve essere ora l’associazione colore/impiego per i conduttori che rimangono sotto tensione anche quando l'interruttore generale è spento:

• BIANCO/ARANCIONE per il conduttore in corrente alternata o continua che viene messo a terra.
• ARANCIONE deve essere utilizzato per identificare i conduttori in circuiti AC (corrente alternata).
• ARANCIONE/BLU deve essere utilizzato per identificare i conduttori in circuiti DC (corrente continua).

Nella famiglia ÖLFLEX® WIRE MS 2.1 trovi tutti i colori necessari,
per farti l’esempio con la sezione 2,5 mm² (14AWG) ti riporto i tre prodotti di seguito:

Nella descrizione del prodotto trovi anche il colore:

WHOG significa WHITE/ORANGE, dove il primo colore (bianco) è il prevalente.

OG significa ORANGE, quindi arancione.

OGBU significa ORANGE/BLU, dove appunto il colore prevalente sarà quello arancione.
